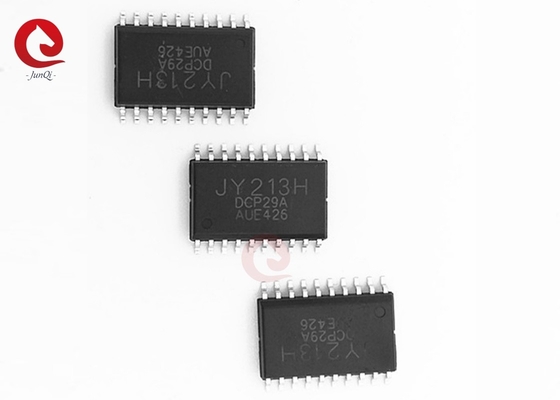

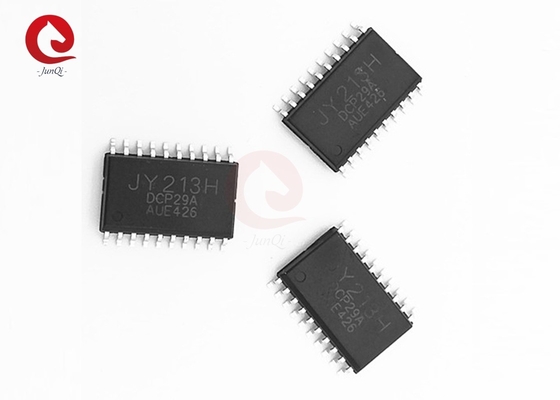

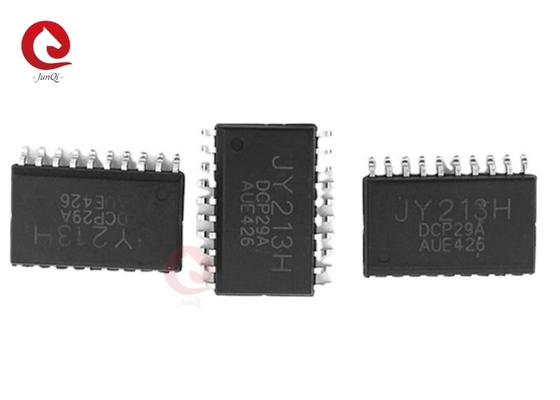

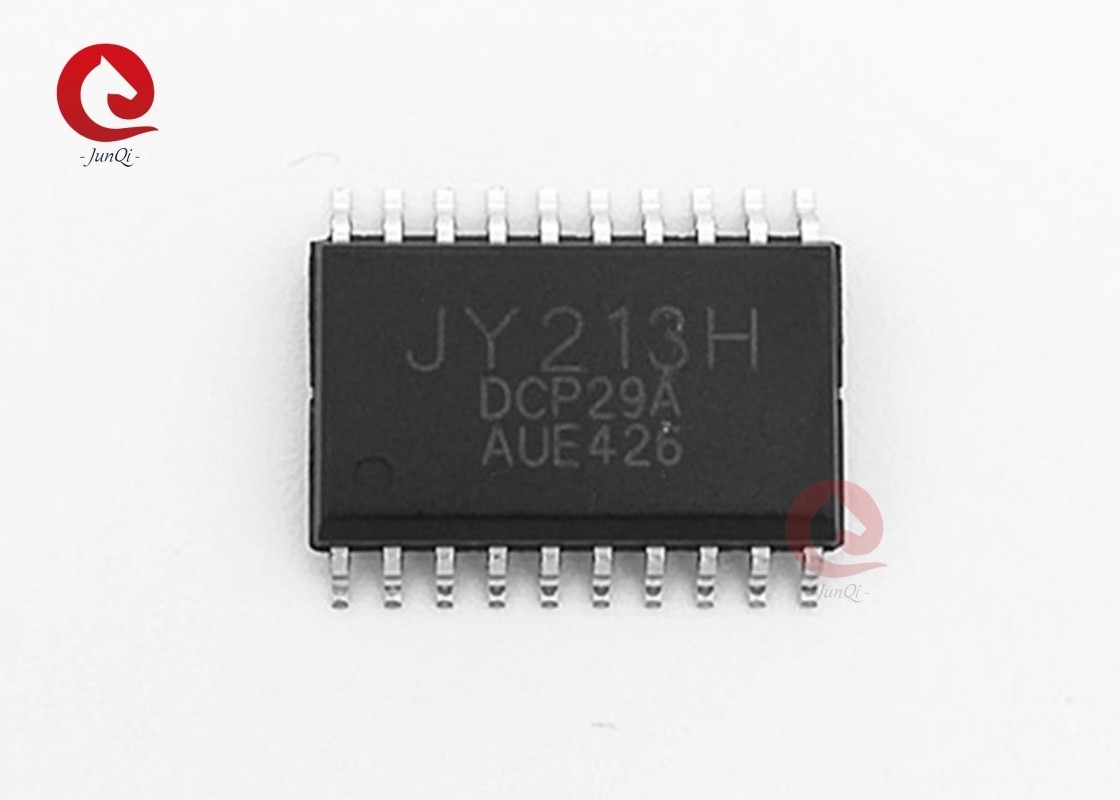

JY213H SOP20 BLDC Motor Treiber MOSFET / IGBT Treiber Hochgeschwindigkeits-Hochspannung 3-Phasen-Gate-Treiber

Produktdetails:

Herkunftsort:	China
Markenname:	JEUNKEI
Zertifizierung:	ISO9001,CE
Modellnummer:	JY213H

Zahlung und Versand AGB:

Min Bestellmenge:	50pcs (Probe verfügbar)
Preis:	Verhandelbar
Verpackung Informationen:	Reihe für den Export
Lieferzeit:	hängen Sie von der Auftragsquantität /Negotiable ab
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	10000pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Name:	Hochgeschwindigkeits-MOSFET	Modell Nr.:	JY213H
Art der Packung:	SOP20	Kanaltyp:	Halbbrückenhohe Fahrerseite
Antrieb:	Fahrer bis hin zu 3-phasigen Halbbrücke-Toren	Gitter-Art:	Hochspannungs-Drei-Phasen-Gatter-Treiber
Eingabe-Logik kompatibel:	3.3V,5V,15V	Hochspannungsprozess:	600 V
Eingebetteter Eingabefilter:	- Ja, das ist es.	Anwendung:	Dreiphasige Motorumrichter
Hervorheben:	SOP20 BLDC-Motorantrieb MOSFET , MOSFET für Hochgeschwindigkeits-BLDC-Motorantriebe , Hochspannungs-BLDC-Motorantrieb MOSFET

Beschreibung:

Der JY213H ist ein Hochgeschwindigkeits-Power-MOSFET und IGBT-Treiber mit drei unabhängigen hohen und niedrigen seitlichen referenzierten Ausgangskanälen für einen 3-phasigen Gate-Treiber.Eingebettete Stillstandsschutz und Durchschussschutz, die einen Ausfall der Halbbrücke verhindernDie UVLO-Schaltkreise verhindern eine Fehlfunktion, wenn VCC und VBS unter der angegebenen Schwellenspannung liegen.600-Volt-Hochspannungsprozess und Common-Mode-Rauschunterdrückungstechnik sorgen für einen stabilen Betrieb von High-Side-Treibern bei hohem DV/dt-Rausch.

Eigenschaften:

1Ein integrierter 600-Volt-Halbbrücken-Hochsteuer
2Fahrer bis zu 3-phasigen Halbbrücken-Toren
3- Eingebettete Stillzeitsteuerung.
4Schussdurchschutz
5Unter Spannungssperre für VCC und VBS
6. 3.3V, 5V, 15V Eingangslogik Kompatibel
7. Eingebauter Eingabefilter
8Betriebsbereich von -40°C bis 125°C
9. Lärmunterdrückungsschaltkreis

Anwendungen:

1. Dreiphasige Motorumrichter

2Klimaanlage.

3. Waschmaschinen

Blockdiagramm:

JY213H SOP20 BLDC Motor Treiber MOSFET / IGBT Treiber Hochgeschwindigkeits-Hochspannung 3-Phasen-Gate-Treiber 0

Typischer Anwendungskreis:

JY213H SOP20 BLDC Motor Treiber MOSFET / IGBT Treiber Hochgeschwindigkeits-Hochspannung 3-Phasen-Gate-Treiber 1

Bestellinformationen:

Geltender Teil Nr.	Art der Packung	Höchster Code
JY213H-S	20-PIN, SOP, 300 Mil	JY213H-S
JY213H-S1	24-PIN, SOP, 300 Mil	JY213H-S1
JY213H-S2	28-PIN, SOP, 300 Mil	JY213H-S2

PIN-Konfiguration:

JY213H SOP20 BLDC Motor Treiber MOSFET / IGBT Treiber Hochgeschwindigkeits-Hochspannung 3-Phasen-Gate-Treiber 2

PIN-Beschreibungen:

Pin-Name	Beschreibung	Nummer der Anschrift.
Pin-Name	Beschreibung	SOP20	SOP24
VCC	Stromversorgungsspannung für Logik- und Niederseitengatter	1	1
V5V	5V LDO-Ausgang		2
HU	Logische Eingabe für den U-Phase-Treiber des Hochseiteingangs	2	3
HV	Logische Eingabe für den V-Phase-Treiber des Hochseiteingangs	3	4
HW	Logische Eingabe für den W-Phase-Treiber des Hochseiten-Gates	4	5
LU	Logische Eingabe für den U-Phasen-Treiber für das niedrigseitige Tor	5	6
LV	Logische Eingabe für V-Phasen-Treiber mit niedrigem Seitengatter	6	7
LW	Logische Eingabe für den W-Phase-Treiber für das niedrigseitige Tor	7	8
GND	Logische Boden- und Niederseiten-Tor-Treibern Boden	8	9
Niedrig	Niedrigseitige Tor-Treiber-W-Phase-Ausgabe	9	10
Lohn und Gehalts	V-Phase-Ausgang für die Niederseite des Tortreiters	10	11
LOU	Ausgang der W-Phase des Tiefsteilträgers	11	12
Das ist NC.	Nicht verbunden		13
VSW	Hochseitige Treiber-W-phasige schwebende Versorgungsverschiebungsspannung	12	14
Wie	Ausgang des Hochseiten-Treibers des W-Phasen-Tor-Treibers	13	15
VBW	Hochseitige Treiber-W-phasige schwimmende Versorgung	14	16
Das ist NC.	Nicht verbunden		17
VSV	Hochseitige Treiber-V-Phasen-Floating-Versorgung ooset Spannung	15	18
HLW	Ausgang des V-Phasen-Tor-Treibers für die hohe Seite	16	19
VBV	Hochseitige Treiber-W-phasige schwimmende Versorgung	17	20
Das ist NC.	Nicht verbunden		21
VSU	Hochseitige Antriebsspannung U-phasige schwimmende Versorgung	18	22
Wie	Ausgang des U-Phasen-Tor-Treibers der oberen Seite	19	23
VBU	Hochseitige Treiber-U-Phasen-Floating-Versorgung	20	24

JY213H SOP20 BLDC Motor Treiber MOSFET / IGBT Treiber Hochgeschwindigkeits-Hochspannung 3-Phasen-Gate-Treiber 3

PIN-Beschreibungen:

Pin-Name	Beschreibung	Nummer der Anschrift.
VCC	Stromversorgungsspannung für Logik- und Niederseitengatter	1
V5V	5V LDO-Ausgang	2
Das ist NC.	Nicht verbunden	3
SGND	Logische Grundlage	4
HU	Logische Eingabe für den U-Phase-Treiber des Hochseiteingangs	5
HV	Logische Eingabe für den V-Phase-Treiber des Hochseiteingangs	6
HW	Logische Eingabe für den W-Phase-Treiber des Hochseiten-Gates	7
LU	Logische Eingabe für den U-Phasen-Treiber für das niedrigseitige Tor	8
LV	Logische Eingabe für V-Phasen-Treiber mit niedrigem Seitengatter	9
LW	Logische Eingabe für den W-Phase-Treiber für das niedrigseitige Tor	10
Das ist NC.	Nicht verbunden	11
Das ist NC.	Nicht verbunden	12
PGND	Niedrigseitige Torfahrer erden	13
Niedrig	Niedrigseitige Tor-Treiber-W-Phase-Ausgabe	14
Lohn und Gehalts	V-Phase-Ausgang für die Niederseite des Tortreiters	15
LOU	Ausgang der W-Phase des Tiefsteilträgers	16
Das ist NC.	Nicht verbunden	17
VSW	Hochseitige Treiber-W-phasige schwebende Versorgungsverschiebungsspannung	18
Wie	Ausgang des Hochseiten-Treibers des W-Phasen-Tor-Treibers	19
VBW	Hochseitige Treiber-W-phasige schwimmende Versorgung	20
Das ist NC.	Nicht verbunden	21
VSV	Hochseitige Treiber-V-Phasen-Floating-Versorgung ooset Spannung	22
HLW	Ausgang des V-Phasen-Tor-Treibers für die hohe Seite	23
VBV	Hochseitige Treiber-W-phasige schwimmende Versorgung	24
Das ist NC.	Nicht verbunden	25
VSU	Hochseitige Antriebsspannung U-phasige schwimmende Versorgung	26
Wie	Ausgang des U-Phasen-Tor-Treibers der oberen Seite	27
VBU	Hochseitige Treiber-U-Phasen-Floating-Versorgung	28
