Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | China |
| Markenname: | JEUNKEI |
| Zertifizierung: | ISO9001,CE |
| Modellnummer: | JY4N8M |
| Min Bestellmenge: | 50pcs (Probe verfügbar) |
|---|---|
| Preis: | USD0.5-USD1/PC |
| Verpackung Informationen: | Reihe für den Export |
| Lieferzeit: | hängen Sie von der Auftragsquantität /Negotiable ab |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 30000 Stück pro Monat |

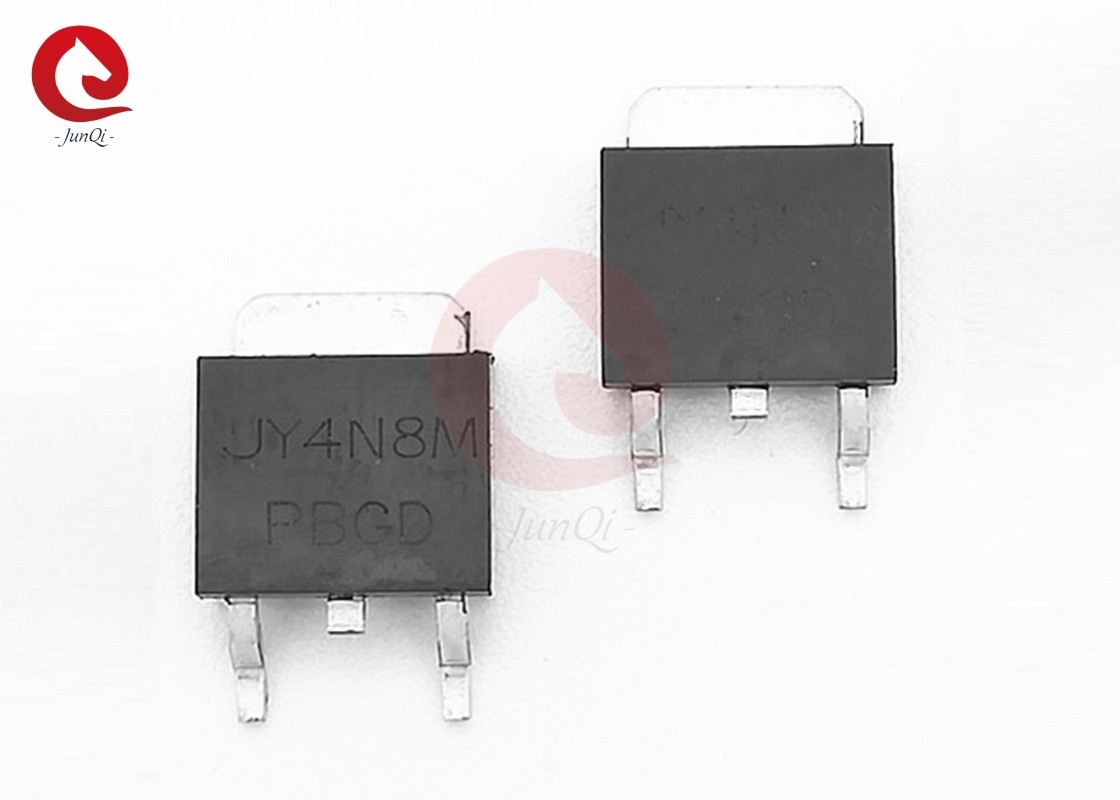

| Name: | Energie MOSFET | Modell Nr.: | JY4N8M |
|---|---|---|---|
| Typ: | N-Kanal | Abfluss-Quellspannung: | 40 V |
| Tor-Quellspannung: | ± 20V | Ununterbrochener Abfluss-Strom: | 80A (Tc=25°C) |
| Pulsierter Abflussstrom: | 350A | Maximale Verlustleistung: | 80W |
| Umkehrkörperwiederherstellung: | - Ja, das ist es. | ||
| Hervorheben: | 80A Leistungs-MOSFET,40 V Leistungs-MOSFET |
||
Allgemeine Beschreibung
Eigenschaften:
Der JY4N8M nutzt die neuesten Techniken der Schützengrabenverarbeitung, um die hohe Zelldichte zu erreichen und den On-Widerstand mit geringer Torladung zu reduzieren.Diese Eigenschaften machen dieses Design zu einem äußerst effizienten und zuverlässigen Gerät für den Einsatz in Stromschaltanwendungen und eine Vielzahl anderer Anwendungen.
Anwendungen:
● 40V/80A, RDS ((ON) ≤6,5mΩ@VGS=10V
● Schnelle Umschaltung und Rückwärtsrehabilitation
● Vollständig charakterisierte Lawinenspannung und -strom
● Ausgezeichnete Verpackung für eine gute Wärmeableitung
Beschreibung der PIN:
Absolute Maximalwerte ((Tc=25°C, sofern nicht anders angegeben)
| Symbol | Parameter | Grenzwerte | Einheit | |
| VDS | Abflussspannung | 40 | V | |
| VGS | Schaltquelle-Spannung | ± 20 | V | |
| Ich...D | Kontinuierlicher Abfluss | Tc=25°C | 80 | Eine |
| Tc=100°C | 55 | |||
| Ich...DM | Impulsiver Abfluss | 350 | Eine | |
| PD | Maximale Energieverschwendung | 80 | W | |
| TJTSZG | Betriebsverbindungs- und Lagertemperaturbereich | -55 ~ +175 | °C | |
| RDie | Wärmewiderstandsverbindung zum Gehäuse | 1.88 | °C/W | |
| RDie | Wärmewiderstand-Verbindung zum Umgebungsraum | 92 | ||
Paketbeschreibung:
| Symbol | Abmessungen in Millimetern | Abmessungen in Zoll | ||
| - Ich weiß nicht. | Max, du bist ein guter Mann. | - Ich weiß nicht. | Max, du bist ein guter Mann. | |
| Eine | 2.200 | 2.400 | 0.087 | 0.094 |
| A1 | 0.000 | 0.127 | 0.000 | 0.005 |
| b | 0.660 | 0.860 | 0.026 | 0.034 |
| c | 0.460 | 0.580 | 0.018 | 0.023 |
| D | 6.500 | 6.700 | 0.256 | 0.264 |
| D1 | 5.100 | 5.460 | 0.201 | 0.215 |
| D2 | 0.483 Typ. | 0.190 Typ. | ||
| E | 6.000 | 6.2000 | 0.236 | 0.244 |
| E | 2.186 | 2.386 | 0.086 | 0.094 |
| L | 9.800 | 10.400 | 0.386 | 0.409 |
| L1 | 2.900 TYP | 0.114 Typ. | ||
| L2 | 1.400 | 1.700 | 0.055 | 0.067 |
| L3 | 1.600 TYP | 0.063 Typ. | ||
| L4 | 0.600 | 1.000 | 0.024 | 0.039 |
| ø | 1.100 | 1.300 | 0.043 | 0.051 |
| Die | 0° | 8° | 0° | 8° |
| h | 0.000 | 0.300 | 0.000 | 0.012 |
| v | 5.350 TYP. | 0.211 Typ. | ||
