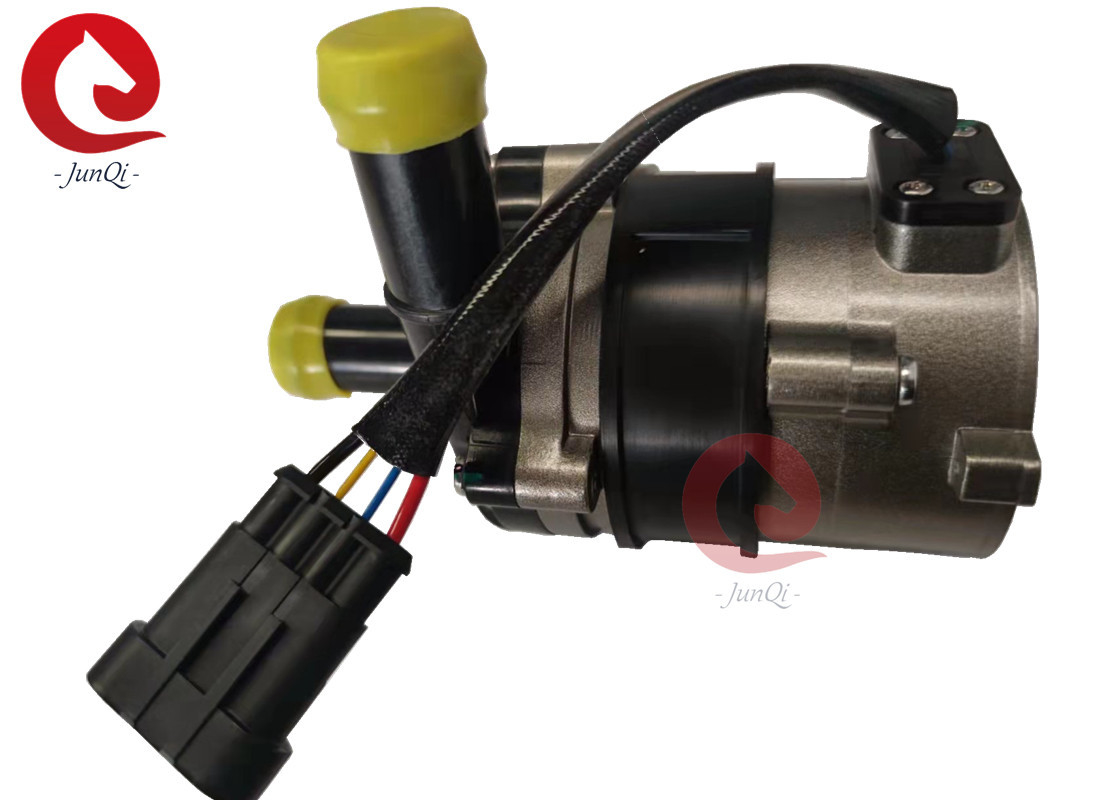

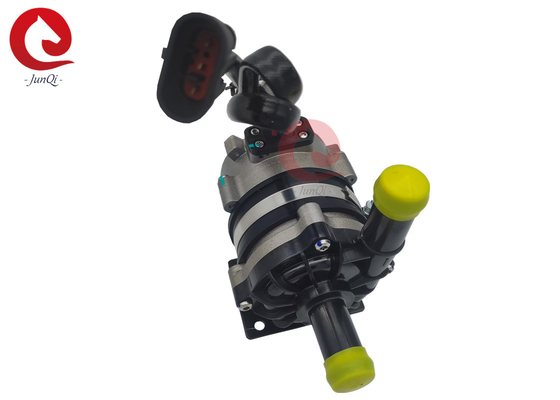

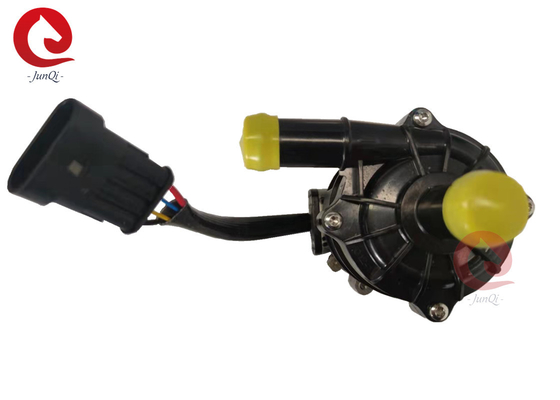

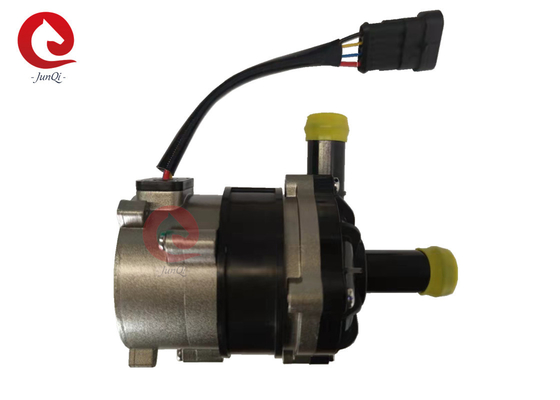

Junqi JP100-24V Zentrifugalzirkulation DC-Wasserpumpe Elektrofahrzeugzellen EV-Kühlpumpe

Junqi JP100-24V Zentrifugalzirkulation DC-Wasserpumpe Elektrofahrzeugzellen EV-Kühlpumpe

♣ Merkmale

* Einstufige Zentrifugalpumpe

* Magnetkraftübertragung (Schildpumpenstruktur)

* Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

* Mit einem breiten Betriebstemperaturbereich

* PWM-Signalgeschwindigkeitssteuerung (optional PG-Signal-Rückkopplung)

* Mit konstanten Strömungssteuerung

* Umgekehrter Polaritätsschutz

* Trockenlaufschutz

* Überspannung, Überstromschutz

* Überlastung, Übertemperaturschutz

* Elektronische Bauteile für Fahrzeuge

♣ Technische Beschreibung (Teile, die mit der Flüssigkeit in Berührung kommen)

Gehäuse des Pumpenkopfes: PPS+GF

Impeller: PPS+GF

Schildkavität: PPS+GF

Wellenlager: Kohlenstoffharzverbundwerkstoffe+ Zirkonie-Keramikwaschmaschine

Schacht: Hohlschacht aus Edelstahl

Rotor: Nylon-Injektionsverpackung

Siegelring: EPDM

♣ Antriebseinrichtung (einschließlich Motor)

Antriebselektromagnet: Magnet+Nylon-Injektionsverpackung

Schrauben und Muttern: SUS 304 aus rostfreiem Stahl

Fahrmotor: Bürstenloser Motor

Motordrahtrahmen: PPA+GF (weiß)

Gehäuse der Pumpe: Aluminiumlegierung

Klammer: SUS 304 aus Edelstahl

Klammerring: US 304 aus Edelstahl + Dämpferring aus Gummi

Wasserdicht nach IP68 (en60529)

Steckverbinder: 3 Pins oder 4 Pins (mit PG-Signal-Feedback)

Durchmesser der Düse:22.2 mm (inneren Durchmesser:20 mm)

♣Grundlagen

♣ Montageanweisung:

♣ Temperaturparameter

Durchschnittliche Flüssigkeitstemperatur: -40°C bis +120°C (-40°F bis + 248°F)

Arbeitsumgebungstemperatur: -40°C bis +100°C (-40°F bis +212°F)

Aufbewahrungstemperatur: -40°C bis +70°C

(bis zu 100 °C, aber dies verkürzt die Lebensdauer)

♣ Systemdruck

-0,2 bis 2,5 bar (100°C).

Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.

♣ Steckverbindermodell und Pins

Aufmerksamkeit

1. Betriebstemperatur: -40°C-120°C, sollte während der Installation versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungssystem und Motor zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur.

2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.

3. Um den Wasserabwehr zu verringern, sollte so weit wie möglich die Anzahl der Ellenbogen in der Rohrleitung in der Anlage reduziert werden, um sicherzustellen, daß keine Ellenbogen innerhalb von 20 cm von der Pumpe entfernt sind.

4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen

5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren.

♣ Kurvendiagramm

♣PWM-Steuerung Beschreibung:

♣Gesamtmaße

♣Produktionslinie für Wasserpumpen:

♣Anwendungen:

Anwendbar für HEV (Hybrid-Elektrofahrzeuge), EV (Elektrofahrzeuge), Züge, Schiffe und andere Heiz- und Kühlkreislaufsysteme.
