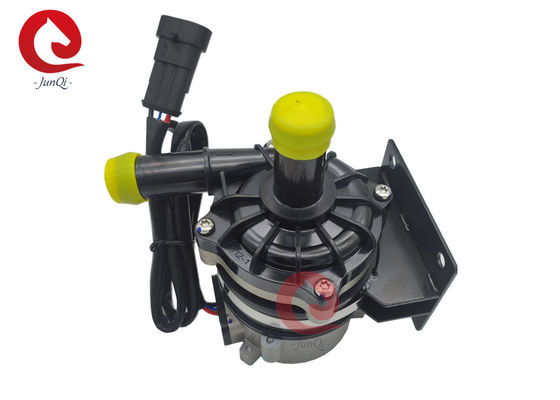

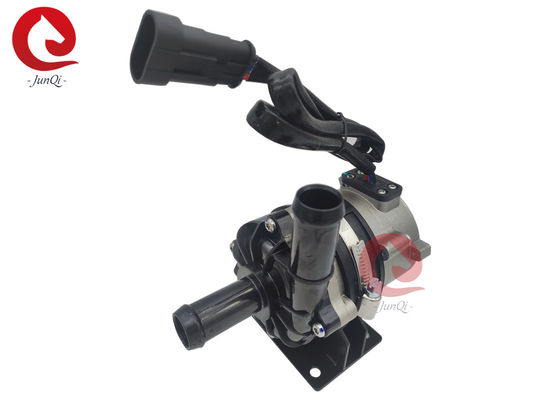

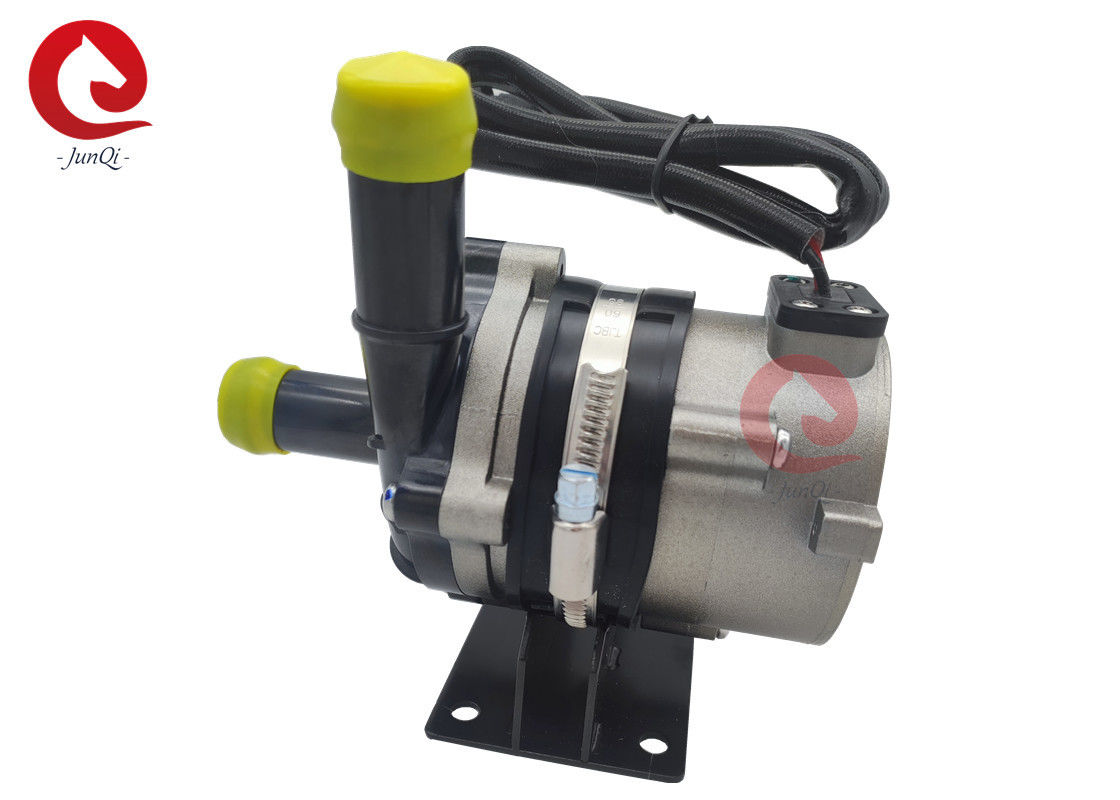

JP100-24V Bürstenlose Gleichstrommotorpumpe PWM-Steuerung

JUNQI JP100-24V Bürstenlose DC-Motorpumpe, PWM-Steuerung 24V 100W Brennstoffzellen-Umwälz-Kühl-Elektrowasserpumpe

Haupteigenschaften:

1. Konstante Leistung: Die Leistung der Wasserpumpe ist im Wesentlichen konstant, wenn sich die Versorgungsspannung DC9V-16V ändert;

2. Übertemperaturschutz: Wenn die Umgebungstemperatur über 100 °C (Grenztemperatur) liegt, startet die Pumpe die Selbstschutzfunktion, um die Lebensdauer der Pumpe zu gewährleisten. Es wird empfohlen, die Installation an einem Ort mit niedriger Temperatur oder besserem Luftstrom vorzunehmen.

3. Überspannungsschutz: Die Pumpe wird für 1 Minute an eine DC28V-Spannung angeschlossen, die interne Schaltung der Pumpe wird nicht beschädigt;

4. Blockierrotationsschutz: Wenn Fremdkörper in die Leitung gelangen, die dazu führen, dass die Wasserpumpe blockiert und sich dreht, erhöht sich der Pumpenstrom plötzlich, die Wasserpumpe stoppt die Drehung (der Wasserpumpenmotor stoppt nach 20 Neustarts die Arbeit, wenn die Wasserpumpe die Arbeit einstellt, stoppt die Wasserpumpe die Arbeit), die Wasserpumpe stoppt die Arbeit und die Wasserpumpe stoppt, um die Wasserpumpe neu zu starten und die Pumpe neu zu starten, um den normalen Betrieb wieder aufzunehmen;

5. Trockenlaufschutz: Bei fehlendem Zirkulationsmedium arbeitet die Wasserpumpe 20 Sekunden oder weniger nach dem vollständigen Start.

6. Verpolungsschutz: Die Wasserpumpe wird an die DC28V-Spannung angeschlossen, die Polarität der Stromversorgung wird umgekehrt, 1 Minute lang gehalten und die interne Schaltung der Wasserpumpe wird nicht beschädigt;

7. PWM-Drehzahlregelfunktion

8 und Fehlerausgangsfunktion auf hohem Niveau

9. Sanftanlauf

♣Grundlegende Informationen

♣ Montageanleitung:

♣ Temperaturparameter

Mediumflüssigkeitstemperatur: -40°C bis +120°C (-40°F bis +248°F)

Arbeitsumgebungstemperatur: -40°C bis +100°C (-40°F bis +212°F)

Lagertemperatur: -40°C bis +70°C (-40°F bis +158°F)

(bis zu 100 °C, verkürzt aber die Lebensdauer)

♣ Systemdruck

-0,2 bis 2,5 bar (100°C (212°F).

Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36°C (86°F) Umgebungstemperatur.

♣ Steckermodell und Pins

♣ Hinweise

1. Arbeitsumgebungstemperatur: -40°C--120°C, sollte während der Installation versucht werden, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasableitungsrohrsystemen und Motoren aufzuhalten, um die Arbeitsumgebungstemperatur sicherzustellen.

2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.

3. Um den Wasserwiderstand zu verringern, sollte die Anzahl der Bögen in der Rohrleitung bei der Installation so weit wie möglich reduziert werden. Stellen Sie sicher, dass sich innerhalb von 20 cm von der Pumpe keine Bögen befinden.

4. Bitte verwenden Sie die Pumpe fernab von staubiger Umgebung, da Staub die Lebensdauer verkürzt.

5. Achten Sie auf die Reinheit des Wassers, um ein Verklemmen und Blockieren des Laufrads zu vermeiden und die Lebensdauer der Pumpe zu verkürzen.

♣ Kurvendiagramm

♣PWM-Steuerungsbeschreibung:

♣Gesamtabmessungen

♣Anwendungen:

Anwendung in HEV (Hybrid Electrical Vehicle), EV (Elektrofahrzeuge), Zügen, Schiffen und anderen Heizungs- und Kühlkreislaufsystemen.
