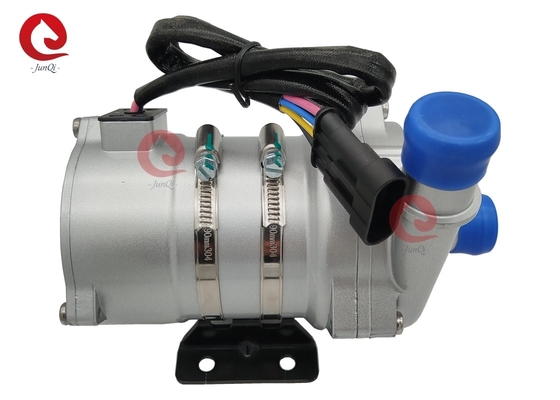

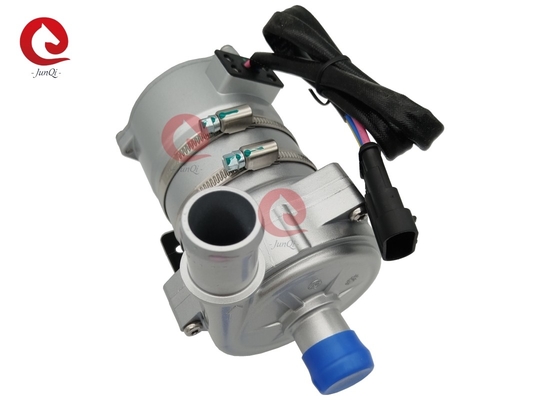

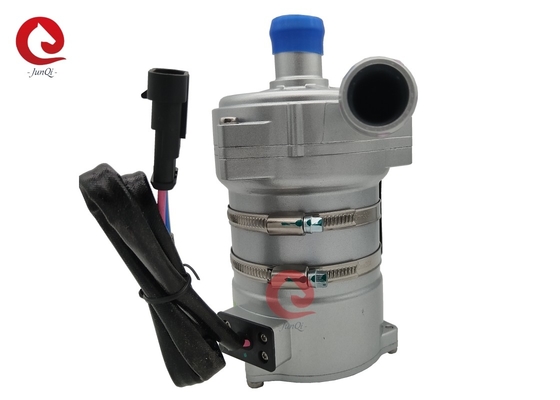

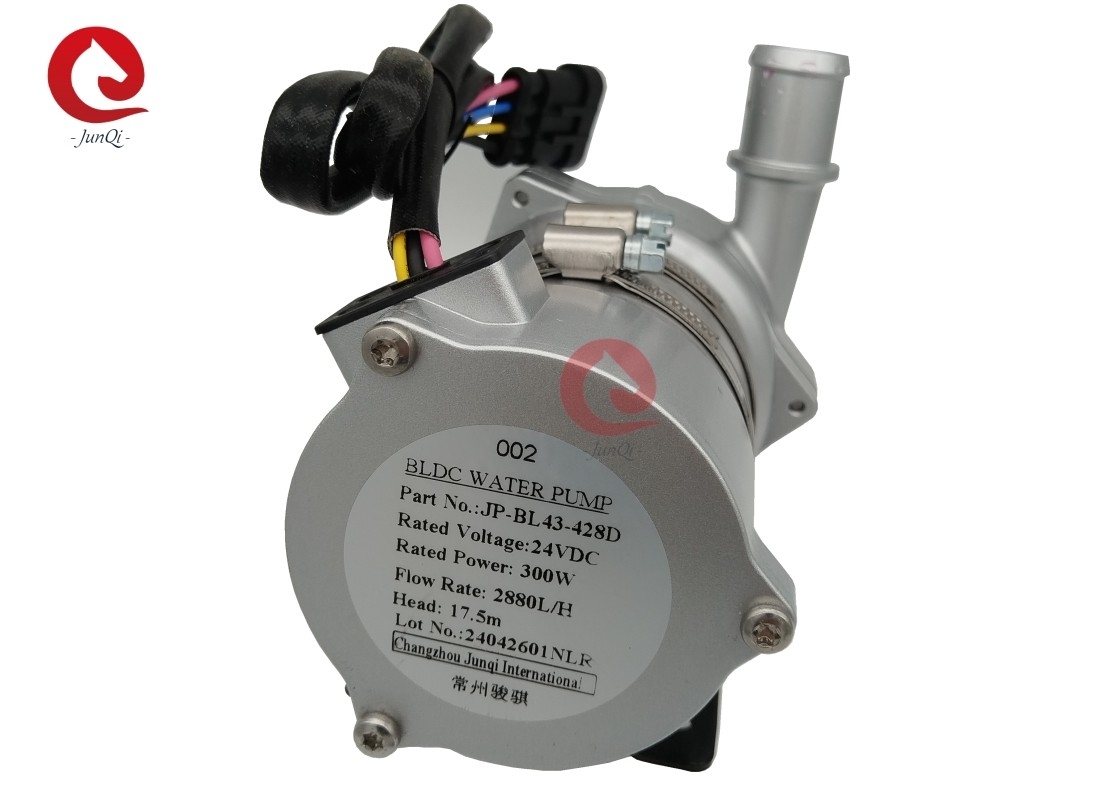

Junqi 24V 300W Hochkopf 17,5m Kühlwasserpumpe, mit PWM-Steuerung und Fehlerfeedback

Junqi 24V 300W Hochkopf 17,5m Kühlwasserpumpe, mit PWM-Steuerung und Fehlerfeedback

■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-Pkw, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.

■ Merkmale
◆ Zentrifugalpumpe
◆ Übertragung magnetischer Kräfte
◆ Brustloser Gleichstrommotor mit hohem Wirkungsgrad, geringem Stromverbrauch, hoher Wirkungsgrad und langer Lebensdauer.
◆ Mit einem breiten Betriebstemperaturbereich
◆ PWM-Signalgeschwindigkeitssteuerung (optional)
◆ Ausgang des Diagnosesignals (optional)
◆ Mit ständiger Strömungsregelung
◆ Umgekehrter Polaritätsschutz
◆ Schutz vor Trockenlauf
◆ Überspannung und Überstromschutz
◆ Überlastung, Übertemperaturschutz

■ Technische Beschreibung (zusammenhängende Teile, die mit der Flüssigkeit in Berührung kommen)
Gehäuse des Pumpenkopfes: Aluminiumlegierung
Impeller: PPS+GF
Schildkavität: PPS+GF
Schachthülle: Verbundwerkstoffe aus Carborundum
Schacht: aus Edelstahl ((3CR14)
Magnetgehäuse: PPS-Kunststoffkapsel
Siegelring: EPDM



■ Montageanleitung
Die Pumpen der Baureihe OWP-BL43-428D sind Zentrifugalpumpen, die vorgefüllt werden müssen.
Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Drehreifen immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.

1: Die Pumpe darf nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlaufen stoppt sie automatisch), Trockenlaufen macht Lärm,auch die Abnutzung der Welle und des Wellenhülses erhöht.

2: Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.

3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).

5: Zur Vermeidung des Trockenlaufs (Luft in der Drehscheibe stecken bleiben) sollte der Ausgang der Wasserpumpe vertikal oder im oberen Teil der Drehscheibe sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft leicht entladen wird, das Auslassrohr sollte nicht weniger als 90° Ellenbogen verwendet werden (siehe Abbildung 2).

7: Das Meereswasser oder andere schwere Verunreinigungen mit großer Kornverunreinigungsflüssigkeit können nicht als Flüssigkeitsmedium verwendet werden.


■ Temperaturparameter
Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F)
Aufbewahrungstemperatur: -40°C bis +70°C
(bis zu 100 °C, aber dies verkürzt die Lebensdauer)

Flüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60% Glykol)


■ Elektrische Parameter

■ Pumpenanschluss Beschreibungen:

■ PWM-Steuerung:

■ Fehlerfeedback-Diagramm:

■ Leistungskurve:

• Außendimension
