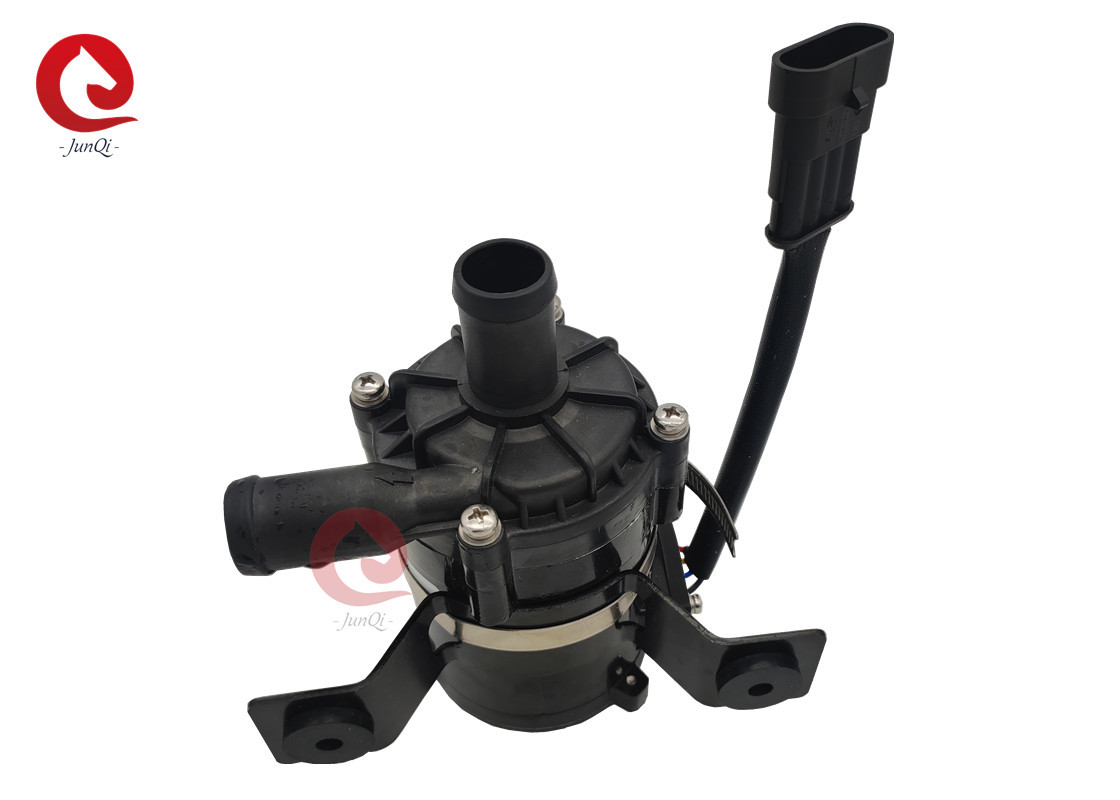

24V 80W schwanzlose DC-Wasser-Pumpe für abkühlenden Automobilzyklus New Energys

24V 80W Bürstenlose Gleichspannungswasserpumpe für Automobile

♣ Merkmale

* Einstufige Zentrifugalpumpe

* Magnetkraftübertragung (Schildpumpenstruktur)

* Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

* Mit einem breiten Betriebstemperaturbereich

* PWM-Signalgeschwindigkeitssteuerung (optional PG-Signal-Rückkopplung)

* Mit konstanten Strömungssteuerung

* Umgekehrter Polaritätsschutz

* Trockenlaufschutz

* Überspannung, Überstromschutz

* Überlastung, Übertemperaturschutz

* Elektronische Bauteile für Fahrzeuge

♣ Technische Beschreibung (Teile, die mit der Flüssigkeit in Berührung kommen)

Gehäuse des Pumpenkopfes: PPS+GF

Impeller: PPS+GF

Schildkavität: PPS+GF

Wellenlager: Kohlenstoffharzverbundwerkstoffe+ Zirkonie-Keramikwaschmaschine

Schacht: Hohlschacht aus Edelstahl

Rotor: Nylon-Injektionsverpackung

Siegelring: EPDM

♣ Antriebseinrichtung (einschließlich Motor)

Antriebselektromagnet: Magnet+Nylon-Injektionsverpackung

Schrauben und Muttern: SUS 304 aus rostfreiem Stahl

Fahrmotor: Bürstenloser Motor

Motordrahtrahmen: PPA+GF (weiß)

Gehäuse der Pumpe: Aluminiumlegierung

Klammer: SUS 304 aus Edelstahl

Klammerring: US 304 aus Edelstahl + Dämpferring aus Gummi

Wasserdicht nach IP67 (en60529)

Steckverbinder: 3 Pins oder 4 Pins (mit PG-Signal-Feedback)

Durchmesser der Düse:22.6 mm (innerer Durchmesser:16 mm)

♣ Modellspezifikationen

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Mit Montageklammer-Modell-Suffix: SR (z.B.:DKB80-12ASR)

Mit PG-Signal-Rückkopplungs-Pin-Modell-Suffix:PG (z. B.: DKB80-12APG)

♣ Montageanleitung

Bei den Pumpen der Baureihe DKB80 handelt es sich um Zentrifugalpumpen, die vorgefüllt werden müssen,

Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Drehreifen immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.

1: Die Pumpe darf nicht trocken laufen, auch wenn sie 30 Sekunden lang trocken laufen kann (nach 30 Sekunden Trockenlauf stoppt sie automatisch).auch die Abnutzung der Welle und des Wellenhülses erhöht.

2: Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.

3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).

5: Zur Vermeidung des Trockenlaufs (Luft in der Drehscheibe stecken bleiben) sollte der Ausgang der Wasserpumpe vertikal oder im oberen Teil der Drehscheibe sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte vertikal (oder ohne Ellenbogen in 20cm) montiert werden, um die Luft leicht entladen zu lassen, das Auslassrohr sollte nicht weniger als 90 Grad verwendet werden

Ellenbogen (siehe Abbildung 2).

7: Verwenden Sie kein Meerwasser oder andere schwere Verunreinigungen mit großer Kornverunreinigung als Flüssigkeitsmedium.

♣ Temperaturparameter

Durchschnittliche Flüssigkeitstemperatur: -40°C bis +120°C (-40°F bis + 248°F)

Arbeitsumgebungstemperatur: -40°C bis +100°C (-40°F bis +212°F)

Aufbewahrungstemperatur: -40°C bis +70°C

(bis zu 100 °C, aber dies verkürzt die Lebensdauer)

♣ Systemdruck

-0,2 bis 2,5 bar (100°C).

Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.

♣ Elektrische Parameter

♣ Steckverbindermodell und Pins

♣ Wird eine Drahtgröße empfohlen (basierend auf einem Spannungsabfall von 3%).

Aufmerksamkeit

1. Betriebstemperatur: -40°C-120°C, sollte während der Installation versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungssystem und Motor zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur.

2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.

3. Um den Wasserabwehr zu verringern, sollte so weit wie möglich die Anzahl der Ellenbogen in der Rohrleitung in der Anlage reduziert werden, um sicherzustellen, daß keine Ellenbogen innerhalb von 20 cm von der Pumpe entfernt sind.

4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen

5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren.

♣ Kurvendiagramm

♣Gesamtmaße

♣Bilder der Verpackung der Pumpe:

♣Anwendungen:

Anwendbar für HEV (Hybrid-Elektrofahrzeuge), EV (Elektrofahrzeuge), Züge, Schiffe und andere Heiz- und Kühlkreislaufsysteme.
