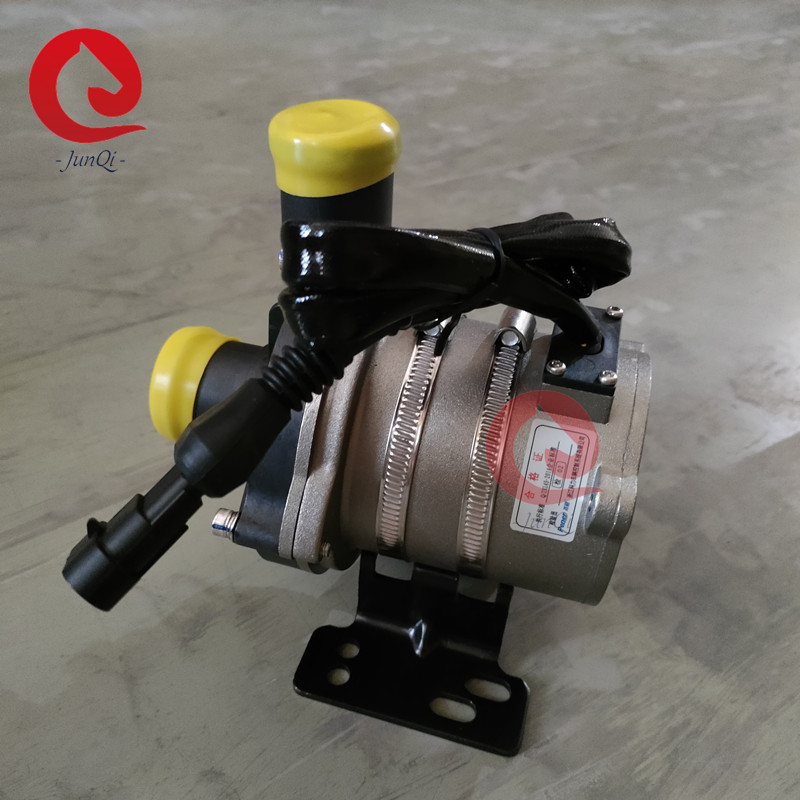

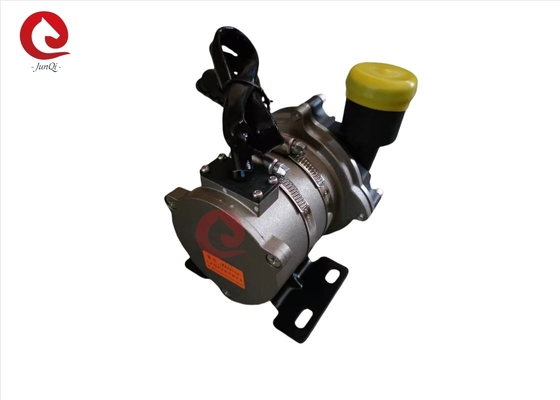

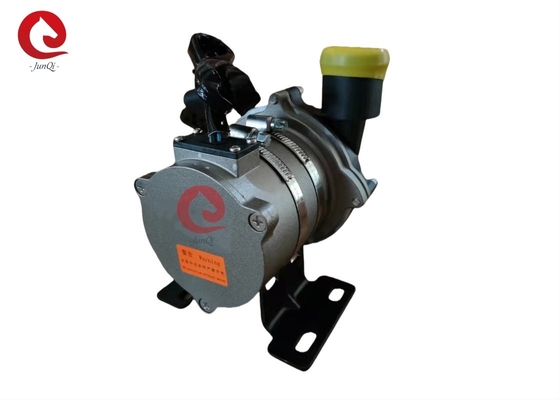

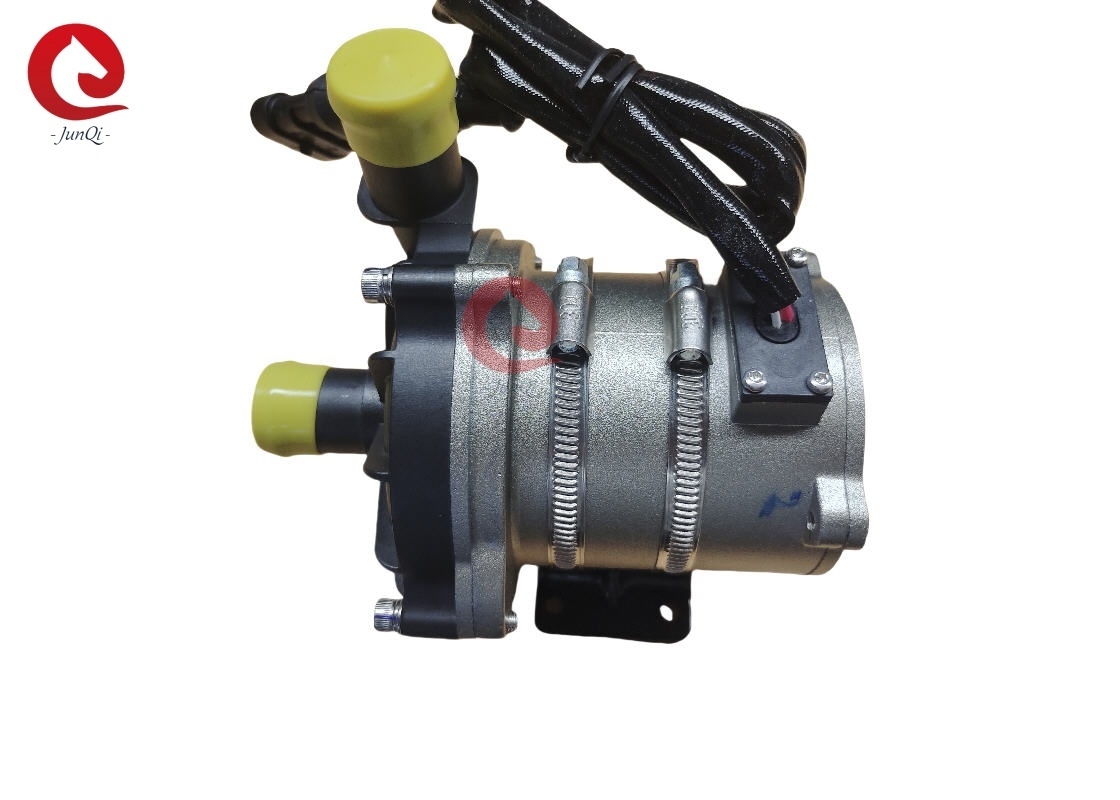

JP200-1 Bürstenlose Gleichspannwasserpumpe
12V 24VDC Elektrowasserpumpe für Kühlsysteme für neue Energiebusse/Lkw mit Can BUS, PWM Fehlfeedbackfunktion
Anwendung:
Weit verbreitet in Hybridbussen, Hybridpersonenwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Heizungsmitteln
Kühlkreislauf.
Eigenschaften:
★ Zentrifugalpumpe
★ Magnetkraftübertragung
★ Brustloser Gleichstrommotor mit hohem Wirkungsgrad, geringer Stromverbrauch, hoher Wirkungsgrad und langem Betrieb
Das Leben.
★ mit einem breiten Betriebstemperaturbereich
★ PWM-Signalgeschwindigkeitssteuerung (optional)
★ Ausgang des Diagnosesignals (optional)
★ Kommunikationsmodus (optional)
★ mit konstanten Strömungsregelungen
★ Umgekehrter Polaritätsschutz
★ Trockenlaufschutz
★ Schutz vor Überspannung und Stromüberspannung
★ Überlastung, Temperaturüberschreitung
★ Großer Durchfluss 50~120 LPM
★ Niedriger Kopf 2 ~ 12 m
Tabelle der technischen Parameter:
| - Nein. Ich weiß nicht. |
|
Technische Parameter |
|
1
|
Mittlere Flüssigkeit |
50% Glycol wässrige Lösung ((Wünschenswert wählen Sie organische Art, Körnengröße ¥0.35, ppm ¥0,1 g/l) |
|
2
|
Extreme mittlere Temperaturen |
-40°C bis 120°C |
|
3
|
Durchschnittliche Temperatur |
10°C bis 90°C |
|
4
|
Speichertemperatur |
-50°C bis 90°C |
|
5
|
Extreme |
-40°C bis 105°C |
|
6
|
Durchflussbereich |
50 L/min bis 120 L/min |
|
7
|
Kopfbereich |
2m~12m ((21kPa~115kPa) |
|
8
|
Nennspannung |
Dies ist der Fall. |
|
9
|
Spannungsbereich |
DC9~16V /DC18~32V |
|
10
|
Macht |
≤ 300 W |
|
11
|
Kommunikations- und Steuerungsart |
CAN/PWM oder ON/OFF |
|
12
|
Schutzniveau |
IP68 |
|
13
|
Gewicht |
≤ 1,5 kg (ohne Klammer) |
|
14
|
Geräusche |
≤ 60 dB (A) (siehe Abbildung 5.2) |
|
15
|
Dienstzeit |
>20000h |
|
16
|
OD des Ein-/Ausgangs |
φ38 |
|
17
|
Blei Draht Typ |
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W |
|
18
|
Schutzfunktion |
Überstromschutz, Über/Niedrigspannungsschutz, Übertemperaturschutz, Verriegelungsrotorschutz, Trockenlaufschutz, Umkehrpolaritätsschutz. |
2Mechanische Anlagen
2.1 Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).
Vertikal sollte der Ausgang nach oben sein.
2.2 Zur Vermeidung des Trockenlaufs (Luft bleibt im Drehkreislauf stecken) sollte der Ausgang der Wasserpumpe
Vertikal oder im oberen Bereich des Rädels (siehe Abbildung 1)
2.3 Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft
wenn der Auslass leicht entladen wird, sollte der Auslassrohr nicht weniger als 90° um den Ellenbogen verwendet werden (siehe Abbildung 2).
2.4 Nicht verwenden von Meerwasser oder anderen schweren Verunreinigungen mit großer Kornverunreinigung als Flüssigkeit
Mittelfristig.
Elektrische Schnittstellen:
3.1PWM/CAN-Kommunikationsanschlüsse und Pin-Port-Beschreibung empfehlen:
Herstellen:TE-Konnektivität(Empfohlen)
Modell des Steckers:AMP282106-1
Passendes Steckmodell:AMP282088-1
3.2 Nicht empfehlenswerte Steckverbinder:
Für die Anwendung von Wasserpumpe mit Blei Drähte, kann JUNQI International den Stecker ersetzen
oder 2-Pin-Anschluss für feste Geschwindigkeit (ein-/ausgeschaltet), 3-Pin-Anschluss mit Feedback
Sie können sich an uns wenden, um Details zu Ihrer Anfrage zu erhalten.
Leistungsindikatoren:
4.1 Leistungskurve:
4.2Lärm.
Geräuschprüfung:
1- Temperatur im Prüfraum: 23°C,
2Wassergeschwindigkeit: maximale Geschwindigkeit
3. Durchflussrate: maximaler Durchfluss
Prüfungsergebnis: ≤ 60 dB (A), maximaler Prüfwert
Die Messposition der Geräuschprüfung wie in der nachstehenden Abbildung.
4.3 CAN-Kommunikation
Bitte melden Sie sich bei der Auswahl des Entwurfs und erhalten Sie die Empfehlungsabmachung!4.4 PWM
Mitteilung (Empfehlung)
4.4.1 Wasserpumpenanschluss-Pin-Anschluss (Abbildung 3, Abbildung 4)
1- Bitte fügen Sie eine Sicherung in die Wasserpumpe Stromversorgung Kreislauf, um die Stromversorgung zu schneiden, wenn das Erscheinen des Fehlers.
2. Vermeiden Sie, dass die Wasserpumpe abgedeckt oder blockiert ist und von den umgebenden Heizgeräten beeinflusst wird.
3. Betriebstemperatur: -40°C-120°C, sollte versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungsrohrsystem und Motor während der Installation zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur
4Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren
6.Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
