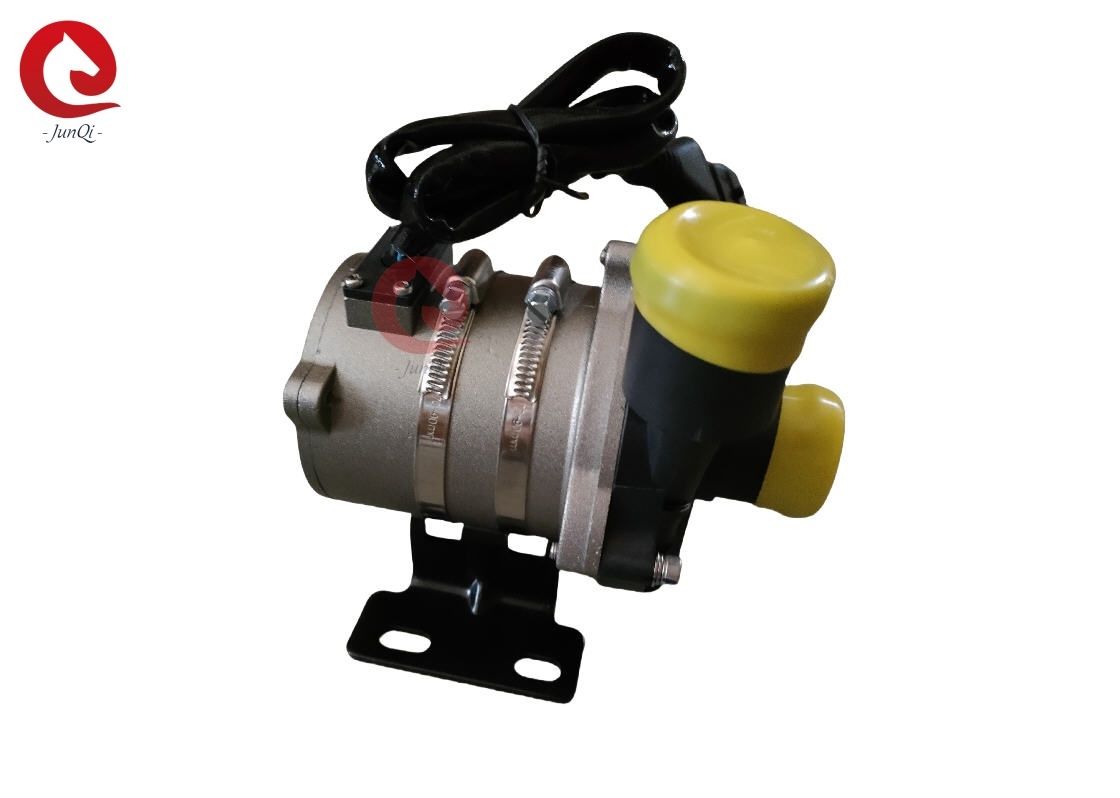

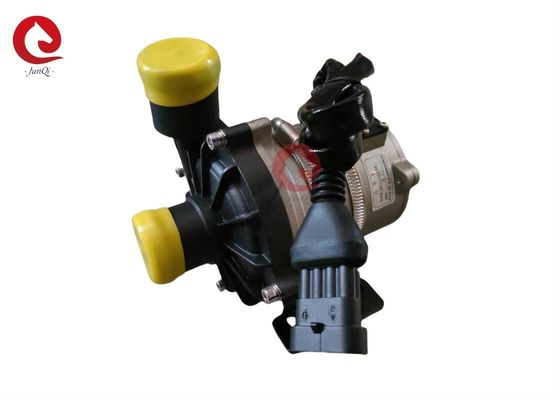

Schwanzlose Wasser-Pumpe DC-JP200-1
Hohe Strömungsgeschwindigkeit 50~120L/M, niedriger Kopf 2~12M, mit PWM-Steuerung, schwanzlose Wasser-Pumpe Applicatoin DC-12V für Stadt-Bus
Anwendung:
Weitverbreitet im hybriden Bus, im hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen, in den Schiffen und in anderer Heizung und
abkühlendes Zirkulationssystem.
Eigenschaften:
★Centrifugal Pumpe
★Magnetic Kraftübertragung
★High Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, langer Service
Leben.
Betriebstemperatur ★With breiter Palette
★PWM-Signal-Geschwindigkeitskontrolle (optional)
★Diagnostic Signalausgabe (optional)
★communication Modus (optional)
★With Kontrolle konstanten Flusses
★Reverse Polaritätsschutz
★Dry laufender Schutz
★Over Spannung, über gegenwärtigem Schutz
★Overload, über Temperaturschutz
★Large fließen 50~120LPM
★Low Kopf 2~12m
Technische Parameterleiste:
| Nein. |
|
Technische Parameter |
|
1
|
Mittlere Flüssigkeit |
Wässerige Lösung 50% Glykols (bevorzugt wählen Sie organische Art, Korn size≯0.35, ppm≯0.1g/L) |
|
2
|
Extreme mittlere Temperatur |
-40℃~120℃ |
|
3
|
Normale mittlere Temperatur |
10℃~90℃ |
|
4
|
Lagertemperatur |
-50℃~90℃ |
|
5
|
Extrem |
-40℃~105℃ |
|
6
|
Fluss Rate Range |
50L/min~120L/min |
|
7
|
Hauptstrecke |
2m~12m (21kPa~115kPa) |
|
8
|
Nennspannung |
DC12V /DC24V |
|
9
|
Spannungsbereich |
DC9~16V /DC18 ~32V |
|
10
|
Energie |
≤300W |
|
11
|
Kommunikations-und Steuerart |
CAN/PWM oder AN/AUS |
|
12
|
Schutz-Niveau |
IP68 |
|
13
|
Gewicht |
≤1.5kg (ohne Klammer) |
|
14
|
Geräusche |
≤60dB (A) (sehen Sie Zahl 5,2) |
|
15
|
Nutzungsdauer |
>20000h |
|
16
|
Od des Einlasses/des Ausgangs |
φ38 |
|
17
|
Anschlussleitungs-Art |
Integriert mit Pumpenkörper oder Anschlussleitungen mit Verbindungsstücken |
|
18
|
Schutz-Funktion |
Über gegenwärtigem Schutz über/Niederspannungs-Schutz über Temperatur-Schutz, Verschlossen-Rotor-Schutz, Trocken-Betriebschutz, Rückpolaritäts-Schutz. |
2. Mechanische Installation
2,1 kann die Pumpe vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie installiert werden
vertikal sollte die Abflussöffnung aufwärts sein.
2,2, um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung
seien Sie Vertikale oder im Oberleder des Antreibers. (siehe Tabelle 1)
2,3 sollte das verbundene Rohr vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen
leicht entladen, sollte das Ableitungsrohr nicht kleiner benutzt werden, als 90 Grad stoßen (siehe Tabelle 2).
2,4 kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als die Flüssigkeit verwenden
Medium.
Elektrische Schnittstellen:
3,1 empfehlen Sie PWM-/CANkommunikations-Verbindungsstücke und Pin Port Description:
Fertigung: TE Connectivity (empfehlen Sie sich)
Verbindungsstück-Modell: AMP282106-1
Zusammengebrachtes Stecker-Modell: AMP282088-1
3,2 Nicht-empfehlen Sie Verbindungsstücke:
Für die Anwendung der Wasserpumpe mit Anschlussleitungen, kann internationales JUNQI das Verbindungsstück ersetzen
Arten als der Kundenantrag. Oder Verbindungsstück 2pin für die örtlich festgelegte Geschwindigkeit (AN/AUS), Verbindungsstück 3pin mit Feedback
Funktion (oder Kommunikationsanwendung 3pin PWM), treten bitte mit uns für Ihre Antragdetails in Verbindung.
Leistungs-Indikatoren:
4,1 Leistungs-Kurve:
4.2. Geräusche
Geräusch-Testbedingungen:
1. Prüfungsraumtemperatur: 23℃,
2. Wasser-Geschwindigkeit: Max Speed
3. Strömungsgeschwindigkeit: Max Flow
Testergebnis: ≤60dB (A), wählen maximalen Prüfwert
Die messende Position der Geräuschprüfung als untengenannte Zahl.
4,3 DOSE Kommunikation:
Bitte teilen Sie mit und erhalten Sie die Empfehlungsvereinbarung, wenn Sie den Entwurf vorwählen! 4,4 PWM
Kommunikation (empfehlen Sie sich)
4.4.1 Wasser-Pumpen-Steckerstift-Hafendefinition (figure3, figure4)
2. Vermeiden Sie die Wasserpumpe wird abgedeckt oder blockiert und beeinflußt durch die umgebende Gerätheizung. Der Installationsraum ist für Wartungs- und Ersatzoperation bequem.
3. Arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an dem katalytischen Dreielement, GasAbflussrohrsystem zu vermeiden und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher
4. Die Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.
5. Lohnaufmerksamkeit zur Reinheit des Wassers, vermeidet zum Stau und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern
6.Please benutzen die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern
