Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
Herkunftsort: | China |
Markenname: | junqi |
Zertifizierung: | IS9001, TS16949,CE |
Modellnummer: | Der Wert der Verbrennungsmenge ist zu messen. |
Min Bestellmenge: | 5 Sätze |
---|---|
Preis: | Negotialbe |
Verpackung Informationen: | Passend für den Export |
Lieferzeit: | Basis auf Auftrag, |
Zahlungsbedingungen: | T/T, Western Union, PayPal |
Versorgungsmaterial-Fähigkeit: | 1000set/Month |
Modell: | Der Wert der Verbrennungsmenge ist zu messen. | Material: | Aluminiumlegierung |
---|---|---|---|
Spannung: | 24VDC | Leistung: | 100 W |
Nenndurchfluss: | 1800 L/h, | Max Head: | 9 m |
Anwendung: | Hybrider Bus, Elektro-Mobile | Verwendung: | Kühlmittel |
Hervorheben: | Schwanzlose Wasser-Pumpen DC-30LPM,Batterie,die schwanzlose DC-Wasser-Pumpen abkühlt |

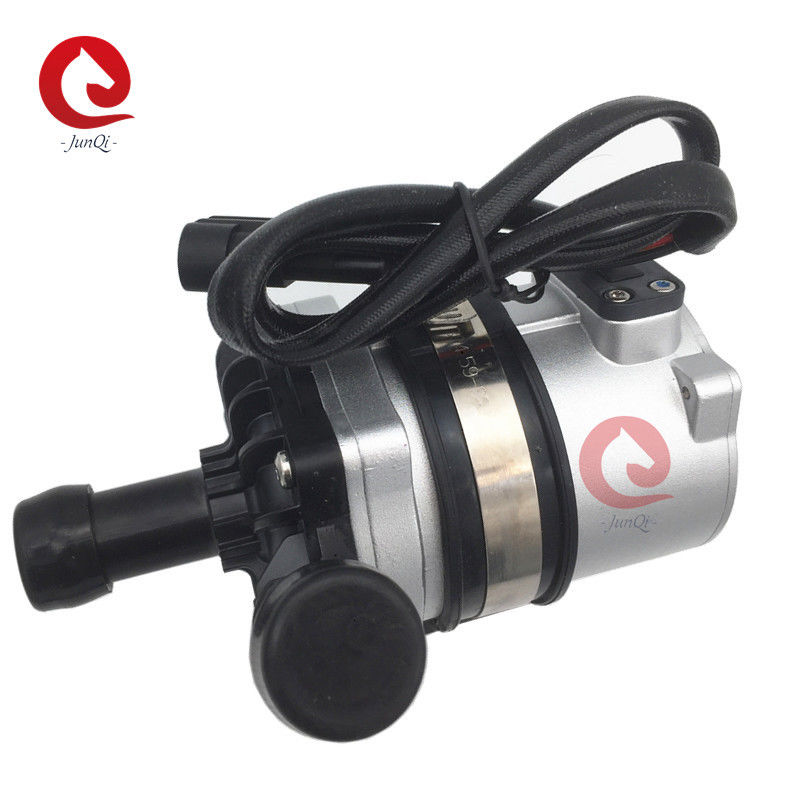

JP-BL93-301 100W BLDC-Wasserpumpe mit PWM-Steuerung und Fehlerdiagnose Kühlmittelpumpe, Glykolpumpe, bldc-Wasserpumpe
■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen und Schiffen sowie anderen Heiz- und Kühlkreislaufsystemen.
■ Merkmale
◆Magnetkraftübertragung (Schirm-Pumpen-Struktur) Kreiselpumpe
◆Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆Mit großem Betriebstemperaturbereich
◆PWM-Signal-Drehzahlregelung
◆Mit konstanter Durchflussregelung
◆Verpolungsschutz
◆Trockenlaufschutz
◆Überspannungs-, Überstromschutz
◆Überlast-, Übertemperaturschutz
■ Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
Pumpenkopfgehäuse: PPS+GF
Laufrad: PPS+GF
Schirmkammer: PPS+GF
Wellenschutz: Kohleharz-Verbundwerkstoffe
Welle: Edelstahlwelle
Magnetgehäuse: Nylon-Kunststoffverkapselung
Dichtungsring: EPDM
■ Antriebsvorrichtung (einschließlich Motor)
Antriebsmagnet: Nylon-Kunststoffverkapselter Magnet
Schrauben und Muttern: SUS 304 Edelstahl
Antriebsmotor: bürstenloser Motor
Motor-Drahtrahmen: PPA GF
Pumpengehäuse: Aluminium-Druckgussgehäuse mit Sandstrahlen und Imprägnierung
Halterung: Stahl mit Pulverbeschichtung
Halterungsring: US 304 Edelstahl + Dämpfungsgummiring
Wasserdicht basierend auf IP68-Bewertung (en60529)
Steckermodell: AMP282106-1 (passender Stecker AMP282088-1)
Düsendurchmesser: 22,4 mm (Innendurchmesser: 16 mm)
■ Modellspezifikationen
OWP-BL93-301 (24VDC)
■ Montageanleitung
Pumpen der Serie JP-BL93-300 sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 30 Sekunden lang trocken laufen kann (nach 30 Sekunden Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch den Abrieb an Welle und Wellenschutz.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen Schlauch mit kleinerem Durchmesser am Pumpeneinlass verwenden, gelangt aufgrund des Unterdrucks in der Pumpe leichter Außenluft durch die Leitung in die Pumpe, was die Pumpenleistung beeinträchtigt, und auch Luftblasen beschädigen die Pumpe.
3: Aus Sicht des Pumpeneinlasses dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil am Auslass).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage sollte der Auslass nach oben zeigen.
5: Um den Trockenlauf (Luft bleibt im Laufrad stecken) zu vermeiden, sollte der Pumpenauslass vertikal oder oberhalb des Laufrads liegen. (siehe Abbildung 1)
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft leicht entweichen kann, das Auslassrohr sollte nicht weniger als 90 Grad verwendet werden
Bogen (siehe Abbildung 2).
7: Verwenden Sie kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeitsmedium.
Temperatur Parameter
Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40℃ bis +85℃ (-40°F bis +185°F) Luftfeuchtigkeit ≤90%
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F) (bis zu 100 ℃, verkürzt aber die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■ Spannungsbereich
Nennwert 12V Wasserpumpe, Arbeitsbereich 9V - 16V
Nennwert 24V Wasserpumpe, Arbeitsbereich 18V - 30V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirken sich übermäßige oder zu niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus, die Pumpe darf keiner thermischen Strahlung ausgesetzt werden.
Mediumflüssigkeit: reines Wasser, Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
■ Elektrischer Parameter
Arbeitsspannung (VDC) |
Nennleistung (W) |
Nennförderstrom (L/H) |
Abmessungen (mm) |
Gewicht (g) |
18-30V(24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1,12 kg |
Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):
AMP282106-1 | 1 (Schwarz) | 2 (Gelb) | 3 (Blau) | 4 (Schwarz) |
(passender Stecker AMP282109-1) |
GND | Fehlerrückmeldung | PWM | +24V |
■PWM-Zeichen
Tastverhältnis | Beschreibung | Anmerkung: 1: PWM-Tastverhältnis-Messfehler 2% 2: PWM-Spannung: 24VDC/12VDC (entspricht Pumpenspannung) Frequenz: 50-1000 kHz 3: Empfohlenes PWM-Stopp-Tastverhältnis: 10% 4: Empfohlenes 0 % Tastverhältnis als PWM-Trennung |
0 % ≤ Tastverhältnis ≤ 10 % | Stopp-Zustand | |
11 % ≤ Tastverhältnis ≤ 55 % | Minimale Drehzahl | |
56 % ≤ Tastverhältnis ≤ 90 % | PWM-Modus (Linearer Drehzahlregelbereich) |
|
91 % ≤ Tastverhältnis ≤ 100 % | Maximale Drehzahl |
■ Hinweise
1. Arbeitsumgebungstemperatur: -40℃--85℃, sollte während der Installation versucht werden, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasentladungsrohrsystemen und Motoren aufzuhalten, um die Arbeitsumgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte verwenden Sie die Pumpe fernab der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie ein Verklemmen und Blockieren des Laufrads, um die Lebensdauer der Pumpe zu verkürzen
■ Leistungsparameter
Produkt-Tags:Hochleistungs-Elektrowasserpumpe Elektromotor-Wasserpumpe
