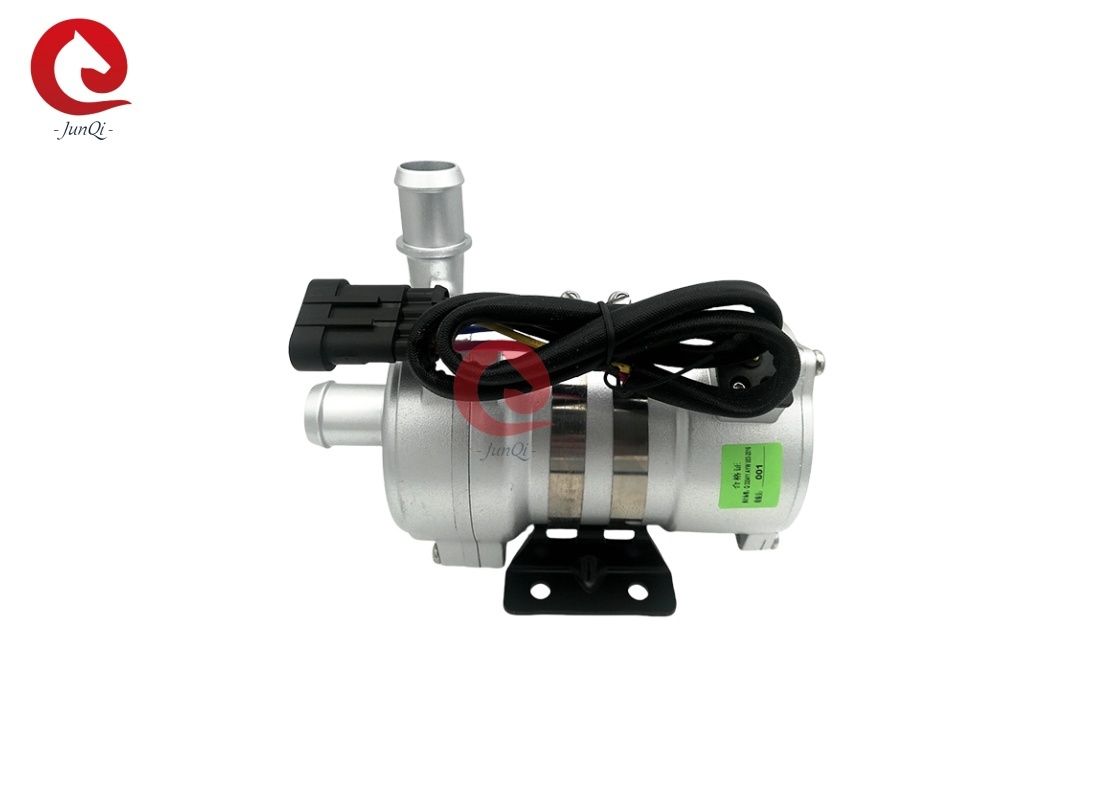

Elektrische Wasser-Pumpe 24VDC 240W PHEV-Fahrzeug-Kühlmittel-Zirkulation Automative

24VDC 240W Mit PWM-Steuerung PHEV-Fahrzeuge Kühlmittelzirkulation Automobil-Elektrowasserpumpe


Eigenschaften
◆Kreiselpumpe
◆Magnetkraftübertragung
◆Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

◆Mit großem Betriebstemperaturbereich
◆Mit konstanter Durchflussregelung
◆Verpolungsschutz
◆Trockenlaufschutz
◆Überspannungs-, Überstromschutz
◆Überlast-, Übertemperaturschutz

Montageanleitung
Pumpen der Serie JP-BL43-426T sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer
in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15
Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch
Abrieb an der Welle und der Wellenhülse.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen kleineren Durchmesser verwenden
Schlauchpumpeneinlass, aufgrund des Unterdrucks in der Pumpe, dringt die Außenluft leichter in die
Pumpe durch die Leitung ein, wodurch die Pumpenleistung beeinträchtigt wird, und auch die Luft
Blasen beschädigen die Pumpe.
3: Aus der Richtung des Pumpeneinlasses gesehen, dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf
der Auslassöffnung).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage sollte
die Auslassöffnung nach oben zeigen.
5: Um den Trockenlauf (Luft bleibt im Laufrad stecken) zu vermeiden, sollte die Wasserpumpenauslassöffnung
vertikal oder oberhalb des Laufrads liegen. (siehe Abbildung 1)
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft
leicht abgeleitet werden kann, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).
7: Kann kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeit verwenden
Medium

■ Temperaturparameter
1. Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis + 185°F)
2. Umgebungstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
3. Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
SpannungsbereichSystemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■
SpannungsbereichNennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirken sich übermäßige oder zu
niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus, die Pumpe darf nicht
thermischer Strahlung ausgesetzt werden.
Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
■ Elektrische Parameter
Betriebsspannung


■ Hinweise

1. Umgebungstemperatur: -40℃--120℃, sollte während der Installation versucht werden, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasableitungssystemen und Motoren aufzuhalten, um die Umgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
3. Bitte verwenden Sie die Pumpe fern von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
4. Achten Sie auf die Reinheit des Wassers, vermeiden Sie Verstopfungen und Blockierungen des Laufrads, um die Lebensdauer der Pumpe zu verkürzen
■ Leistungsparameter
■Außenabmessung


Anwendung:


Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und
