New Energy-Elektro-Mobil-Wasser-Pumpen-ultra lärmarmer Turbolader, der 24V abkühlt

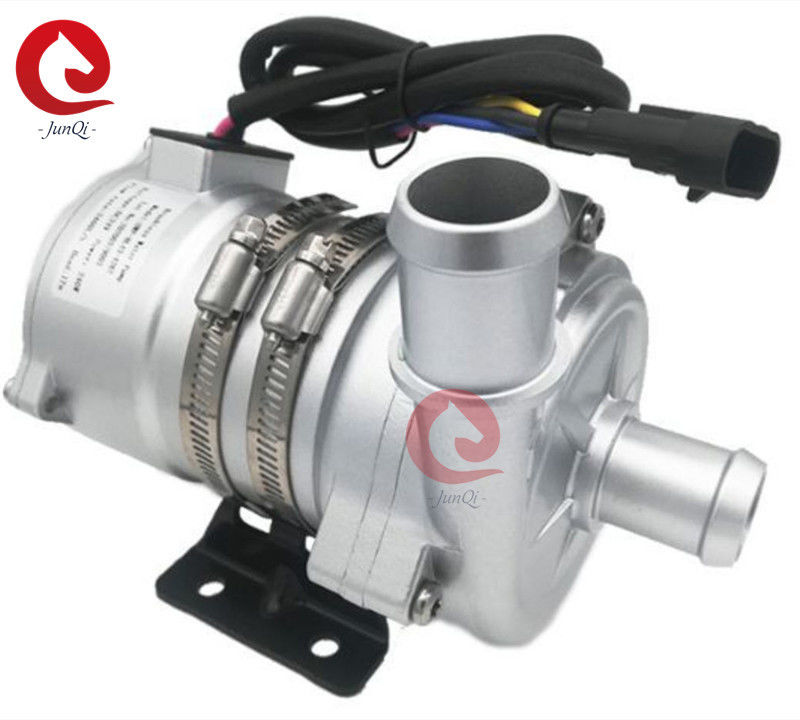

JUNQI 24VDC Neue Energie Elektronik Fahrzeug Wasserpumpe Ultra-Leise Turbolader Kühlung JP-BL43-426T


Eigenschaften
◆Zentrifugalpumpe
◆Magnetkraftübertragung
◆Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

◆Mit großem Betriebstemperaturbereich
◆Mit konstanter Durchflussregelung
◆Verpolungsschutz
◆Trockenlaufschutz
◆Überlast-, Überspannungs- und Überstromschutz
◆Überlast-, Übertemperaturschutz

■ Elektrische Parameter



Montageanleitung
Pumpen der Serie JP-BL43-426T sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer
in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15
Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch
den Abrieb an Welle und Wellenhülse.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen kleineren Durchmesser verwenden
Schlauchpumpeneinlass, aufgrund des Unterdrucks in der Pumpe, kann die Außenluft leichter in die
Pumpe durch die Leitung gelangen, was die Pumpenleistung beeinträchtigt und auch die Luft
Blasen die Pumpe beschädigen.
3: Aus der Richtung des Pumpeneinlasses gesehen, dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf
dem Auslassanschluss).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage
sollte der Auslassanschluss nach oben zeigen.
5: Um Trockenlauf zu vermeiden (Luft im Laufrad eingeschlossen), sollte der Wasserauslass
vertikal oder oberhalb des Laufrads sein (siehe Abbildung 1).
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), um die Luft zu ermöglichen
leicht abgeleitet werden, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).
7: Kann kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeit verwenden
Medium

■Temperaturparameter
1. Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
2. Umgebungstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
3. Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
SpannungsbereichSystemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■
SpannungsbereichNennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu
niedrige Spannung und Temperatur die Lebensdauer des Motors, die Pumpe darf nicht
thermischer Strahlung ausgesetzt sein.
Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
Anschlussmodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):

PWM-Steuerungstabelle:

Hinweise

1. Umgebungstemperatur: -40℃--120℃, sollte während der Installation versucht werden, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasentladungsrohrsystemen und Motoren aufzuhalten, um die Umgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
3. Bitte verwenden Sie die Pumpe fernab der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
4. Achten Sie auf die Reinheit des Wassers, vermeiden Sie Verstopfungen und Blockierungen des Laufrads, um die Lebensdauer der Pumpe zu verkürzen
■ Leistungsparameter
Außenabmessung

Anwendung:


Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und
