Bus-Batterieanlage der Stadt-E, die elektrisches Material 24V Wasser-Pumpe PPSs GF abkühlt

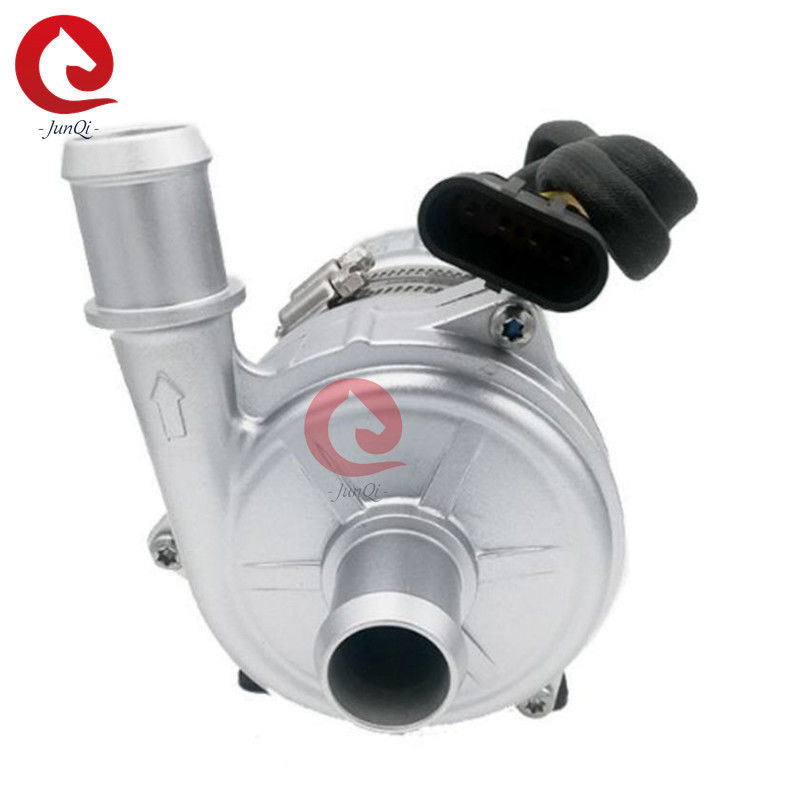

Junqi JP-BL43-426T Elektrische Wasserpumpe, Kühlpumpe für das Batteriesystem des City E-Busses 24V


Eigenschaften
◆ Kreiselpumpe
◆ Magnetkraftübertragung
◆ Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

◆ Mit großem Betriebstemperaturbereich
◆ Mit konstanter Durchflussregelung
◆ Verpolungsschutz
◆ Trockenlaufschutz
◆ Überspannungs-, Überstromschutz
◆ Überlast-, Übertemperaturschutz

Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
1. Pumpenkopfgehäuse: Aluminiumdruckgusslegierungen
2. Laufrad: PPS+GF
3. Abschirmhohlraum: PPS+GF
4. Wellenhülse: Carborundum-Verbundwerkstoffe
5. Welle: Edelstahl (3CR14)-Welle
6. Magnetgehäuse: PPS-Kunststoffverkapselung
7. Dichtungsring: EPDM
8. EMV: Klasse 3
9. Geräuschpegel: ≤60dB

Antriebsvorrichtung (einschließlich Motor)
1. Antriebsrotor: PPS-Kunststoffverkapselter Magnet
2. Schrauben und Muttern: Edelstahl SUS 304
3. Antriebsmotor: bürstenloser DC-Motor
4. Motorrahmen: PPA GF
5. Pumpengehäuse: Aluminiumdruckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.
6. Halterung: Stahl
7. Halterungsbügel: US 304 Edelstahl
8. Wasserdicht gemäß IP68-Schutzart (en60529)
9. Steckermodell: 325304061AAH (passender Stecker 325304061AMH)
10. Düsendurchmesser: 41 mm (1,61 Zoll)

Montageanleitung
Pumpen der Serie JP-BL43-426T sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer
in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15
Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch
den Abrieb an Welle und Wellenhülse.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen kleineren Durchmesser verwenden
Schlauchpumpeneinlass, aufgrund des Unterdrucks in der Pumpe, kann die Außenluft leichter in die
Pumpe durch die Leitung gelangen, was die Pumpenleistung beeinträchtigt und auch die Luft
Blasen die Pumpe beschädigen.
3: Aus Sicht des Pumpeneinlasses dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf
dem Auslassanschluss).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage
sollte der Auslassanschluss nach oben zeigen.
5: Um den Trockenlauf (Luft im Laufrad) zu vermeiden, sollte der Wasserauslass
vertikal oder oberhalb des Laufrads sein (siehe Abbildung 1).
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft
leicht abgeleitet werden kann, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).
7: Verwenden Sie kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Partikeln als Flüssigkeit
Medium

■Temperaturparameter
1. Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
2. Umgebungstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
3. Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
SpannungsbereichSystemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■
SpannungsbereichNennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirkt sich eine zu hohe oder zu
niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus, die Pumpe darf nicht
thermischer Strahlung ausgesetzt werden.
Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
■ Elektrische Parameter
Betriebsspannung


■ Hinweise


1. Umgebungstemperatur: -40℃--120℃, sollte während der Installation versucht werden, sich nicht in der Nähe des Drei-Elemente-Katalysators, des Gasableitungsrohrsystems und des Motors aufzuhalten, um die Umgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
3. Bitte verwenden Sie die Pumpe fernab von einer staubigen Umgebung, da Staub die Lebensdauer verkürzt
4. Achten Sie auf die Reinheit des Wassers, um ein Verklemmen und Blockieren des Laufrads zu vermeiden und die Lebensdauer der Pumpe zu verkürzen
■ Leistungsparameter
■Außenabmessung


Anwendung:


Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und
