Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | Changzhou, China |
| Markenname: | Junqi |
| Zertifizierung: | CE, RoHs, REACH |
| Modellnummer: | JQ42RBL93/42JMG200K |
| Min Bestellmenge: | 5PCS |
|---|---|
| Preis: | USD25-55/PC Negotiable |
| Verpackung Informationen: | CTN |
| Lieferzeit: | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), |
| Zahlungsbedingungen: | T / T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 10000set/month |
| Art: | Planetarisches Getriebe schwanzloser DC-Motor | Modellnummer: | JQ42RBL93/42JMG200K |
|---|---|---|---|
| Rahmen-Größe: | 42mm | Wickelnde Art: | Stern |
| Bewertetes Drehmoment: | 0.5N.m~20N.m | Zahl von Polen: | 8 |
| Zahl der Phase: | 3 | Nennspannung: | 24VDC |
| Nenndrehzahl: | 16~1418rpm | Verwendung: | BOOT, Auto, elektrisches Fahrrad, VENTILATOR, Haushaltsgerät, Industric automatisch |
| Form: | Runde | ||
| Markieren: | 93mm schwanzloser Elektromotor DCs,schwanzloser DC-Motor mit 3 Phasen,schwanzloser Elektromotor DCs 7800rpm |
||

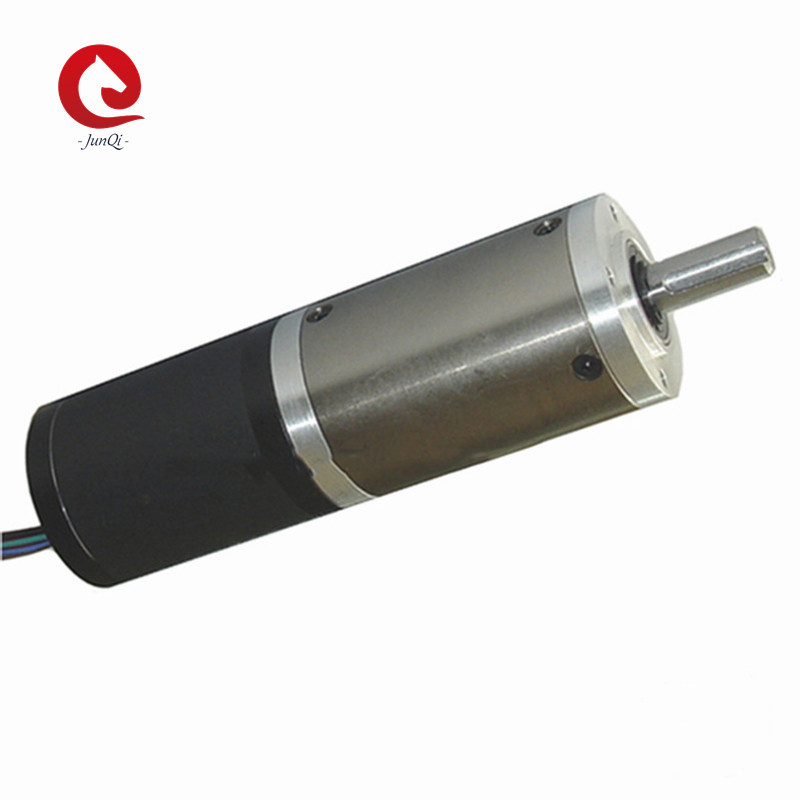

Körperlänge BLDC NEMA17 7800rpm 93mm runder Motor mit 42JMG200K Planetengetriebe, Prmissible-Messbereich 0.5N.m~20N.m
Eigenschaften:
planetarisches Getriebe 42mm Ods,
Zulässiger Messbereich: 0.5N.m~5.0N.m
Draht-Diagramm:
| Art | Farbe | Funktionen |
|
UL1007 AWG26 |
Blau | Vcc |
| Gelb | Ha | |
| Brown | Hb | |
| Rot | Hc | |
| Grün | Boden | |
|
UL1007 AWG22 |
Rot | Phase U |
| Brown | Phase V | |
| Schwarz | Phase W |
Antriebsmotor-Spezifikation:
| Einzelteil | Einheit | JQ42RBL93-2478 |
| Zahl von Pfosten | 8 | |
| Zahl der Phase | 3 | |
| Nennspannung | VDC | 24 |
| Leerlaufdrehzahl | U/min | 7800 |
| Nenndrehzahl | U/min | 6300 |
| Bewertetes Drehmoment | mN.m | 115 |
| Nennleistung | W | 76 |
| Spitzendrehmoment | mN.m | 350 |
| Spitzenstrom | 11,8 | |
| Phasenwiderstand | ohms@20-℃ | 0,325 |
| Phaseninduktanz | mH | 0,36 |
** Anmerkungen: Ist oben Standardmotor, wir kann entworfen sein &manufactured mit kundengebundenem Antrag!!
Mechanische Größe:
Schwanzloser DC-Gang-Bewegungstechnische Daten:
Bewegungsdaten des Gang-JQ42RBL93-2478
| Reduzierungs-Verhältnis | 4,44 | 17 | 22 | 65 | 83 | 106 | 247 | 316 | 403 | |
| Zahl von Räderwerken | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | |
| Getriebe-Länge (L) | Millimeter | 37,5 | 48,0 | 48,0 | 48,0 | 58,3 | 58,3 | 58,3 | 58,3 | 58,3 |
| Leerlaufdrehzahl | U/min | 1755 | 459 | 355 | 120 | 94 | 74 | 32 | 25 | 19 |
| Nenndrehzahl | U/min | 1418 | 371 | 286 | 97 | 76 | 59 | 26 | 20 | 16 |
| Bewertetes Drehmoment | N.m | 0,46 | 1,58 | 2,1 | 5,5 | 7,0 | 8,9 | 18 | 20 | 20 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 6 | 25 | 25 | 25 | 50 | 50 | 50 | 50 | 50 |
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Bremse, Verbindungsstück, Kodierer
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
FAQ:
Q: Wie lang ist die Vorbereitungs- und Anlaufzeit von den Aufträgen?
: Vorbereitungs- und Anlaufzeit: 4 Wochen nachdem die Ablagerung empfangen
Q: Was ist Ihre Geschäftsversicherung?
: Produktqualitätssicherung 100%.
Produkt 100% auf Zeitversandschutz.
Zahlungsschutz 100% für Ihre umfasste Menge.
Q: Was ist Moq?
: 5PCS. Kleiner Auftrags-Willkommen.
Q: Machen Sie kundengebundenes Produkt?
: Ja nehmen wir IT an.
Q: Ungefähr nach Verkauf Serive?
: Kundendienste 24/7.
Q: Was sollte ich tun, wenn ich nicht mit Ihrem Produkt zufrieden bin?
: Wenn es Defekte in seiner Qualität gibt, können wir ein gutes gegen Sie austauschen.
Im Allgemeinen ist dieses Problem selten.
Q: Was ist die Zahlungsbedingung?
: T/T und Paypal wird mehr, in Verbindung treten mit uns bitte für Details verwendet
Q: Was ist das Qualitätsniveau Ihres Produktes?
: Wir produzieren gute Qualität, ablehnen, niedrige Qualität zu produzieren.
Bewegungsanwendungen:
Weitverbreitet in der Automatisierungsausrüstung wie Kopierer, Druckmaschinen, Graviermaschine, Verpackungsmaschine, grinting Maschine, Roboter, Werkzeugmaschine, Graviermaschine, medizinischer Apparat, ATM-Maschine, Fräsmaschine, Nähmaschine, ect.
