Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | Changzhou, China |
| Markenname: | Junqi |
| Zertifizierung: | CE, RoHs, REACH |
| Modellnummer: | Motor JQ86BLS-Reihe BLDC |
| Min Bestellmenge: | 5PCS |
|---|---|
| Preis: | USD50-150/PC Negotiable |
| Verpackung Informationen: | CTN |
| Lieferzeit: | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), |
| Zahlungsbedingungen: | T / T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 10000set/month |
| Art: | Schwanzloser DC-Motor | Modellnummer: | JQ86BLS58, JQ86BLS71, JQ86BLS84, JQ86BLS98, JQ86BLS125, |
|---|---|---|---|
| Rahmen-Größe: | 86mm | Wickelnde Art: | Stern |
| Bewertetes Drehmoment: | 0.35N.m/0.7N.m/1.05N.m/1.4N.m/2.1N.m | Zahl von Polen: | 8 |
| Zahl der Phase: | 3 | Nennspannung: | 48VDC |
| Körper-Länge: | 58mm/71mm/84mm/98mm/125mm | Nenndrehzahl: | 3000rpm |
| Verwendung: | Automobil, AGV | Form: | Quadrat |
| Hervorheben: | 86mm drehmomentstarker Schrittmotor,schwanzloser DC-Motor NEMA 3000RPM,drehmomentstarker Schrittmotor 48VDC |
||

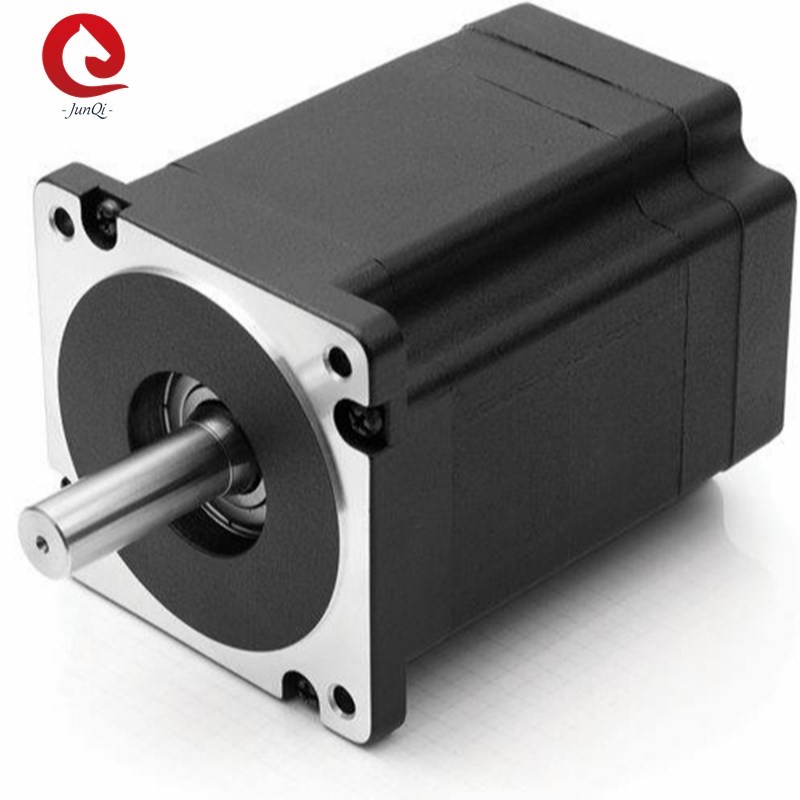

Motor NEMA34 (86mm) BLDC, JQ86BLS-Reihe 48VDC, 3000RPM Drehmoment 0.35~2.1N.m schwanzloser DC-Motor quadratischen Körpers
Schnelle Details:
| Modell |
Feld Größe |
Bewertet Energie W) |
Körper Länge (Millimeter) |
Bewertet Spannung (VDC) |
Bewertet Drehmoment (Nanometer) |
Bewertet Gegenwärtig (a) |
Bewertet Geschwindigkeit (U/min) |
| JQ86BLS58 | 86mm | 110 | 56 | 48 | 0,35 |
3 |
3000 |
| JQ86BLS71 | 86mm | 220 | 70 | 48 | 0,7 | 5,73 | 3000 |
| JQ86BLS84 | 86mm | 330 | 84 | 48 | 1,05 | 8,27 | 3000 |
| JQ86BLS98 | 86mm | 440 | 96 | 48 | 1,4 | 11 | 3000 |
| JQ86BLS125 | 86mm | 660 | 123 | 48 | 2,1 | 16,4 | 3000 |
Eigenschaften:
1. Breiter Drehzahlbereich, glatter Drehmomentertrag.
2. Ausgezeichnete Geschwindigkeits-Stabilität.
3. Klein und hohe Leistung.
4. Einsparung der hohen Leistungsfähigkeit und der Energie.
Allgemeine Spezifikation:
| Einzelteil | Spezifikation |
| Wickelnde Art | Sternschaltung |
| Hall Effect Angle | Elektrischer Winkel von 120 Grad |
| Radialspiel | 0.02mm@450g |
| Axiales Spiel | 0.08mm@450g |
| Max.Radial-Kraft | 220N (20mm vom Flansch) |
| Max.Axial-Kraft | 60N |
| Durchschlagsfestigkeit | 600VAC/1S |
| Isolationswiderstand | 100MΩ, 500VDC |
| Umgebende Temperatur | -20℃~+50℃ |
| Isolierungs-Klasse | Klasse B |
Elektrische Verbindung:
| Art | Farbe | Funktionen |
|
UL1332 AWG22 |
Rot | Vcc |
| Blau | U (HU) | |
| Grün | V (Hochspg) | |
| Weiß | W (Hw) | |
| Schwarz | Boden | |
|
UL1332 AWG18 |
Gelb | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Electricl-Spezifikation:
| Einzelteil | Einheit | JQ86BLS58 | JQ86BLS71 | JQ86BLS84 | JQ86BLS98 | JQ86BLS125 |
| Zahl von Pfosten | 8 | 8 | 8 | 8 | 8 | |
| Zahl der Phase | 3 | 3 | 3 | 3 | 3 | |
| Nennspannung | VDC | 48 | 48 | 48 | 48 | 48 |
| Bewertetes Drehmoment | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
|
Ununterbrochen Stalldrehmoment |
N.m | 0,42 | 0,84 | 1,26 | 1,68 | 2,52 |
| Nenndrehzahl | U/min | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | W | 110 | 220 | 330 | 440 | 660 |
| Spitzendrehmoment | N.m | 1,05 | 2,1 | 3,15 | 4,2 | 6,3 |
| Spitzenstrom | 9,5 | 17,5 | 25 | 33,5 | 50 | |
| Phasenwiderstand | ohms@20-℃ | 0,9 | 0,34 | 0,2 | 0,16 | 0,1 |
| Phaseninduktanz | mH | 2,6 | 1 | 0,66 | 0,5 | 0,31 |
| Drehmoment-Konstante | N.m/A | 0,116 | 0,122 | 0,127 | 0,127 | 0,128 |
| Rückseite EMF | Vrms/KRPM | 8,6 | 9 | 9,4 | 9,4 | 9,5 |
| Rotor-Trägheit | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Bewegungslänge | Millimeter | 56 | 70 | 84 | 96 | 123 |
| Gewicht | Kilogramm | 1,6 | 2,12 | 2,64 | 3,15 | 4,2 |
** Anmerkungen: Ist oben Standardmotor, wir kann entworfen sein &manufactured mit kundengebundenem Antrag!!
Mechanische Größe:
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Getriebe, Verbindungsstück
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
FAQ:
Q.Do Sie Technologieunterstützung gewähren?
: JA. Unsere Firma haben starke R&D-Fähigkeit, wir kann Technologieunterstützung gewähren, wenn Sie brauchen.
Q., warum sollten Sie von uns nicht von anderen Lieferanten kaufen?
: Professioneller eins-zu-eins Motor besonders angefertigt. Das große Unternehmen der Welt der Wahl für Lieferanten der hohen Qualität. ISO9001: Qualität 2008
Managementsystembescheinigung, durch das CER, ROHS-Bescheinigung.
Q. Wie man zu uns versendet?
: Wir versenden die Proben zu Ihnen entsprechend dem DHL- oder UPS- oder FEDEX-usw. Konto, das Sie zur Verfügung stellen.
Q. Wie kann ich das Produkt kennen bin passend für mich?
: Zuerst müssen Sie uns die mehr Detailinformationen über das Produkt zur Verfügung stellen. Wir empfehlen das Einzelteil Ihnen entsprechend Ihrer Anforderung der Spezifikation. Nachdem Sie bestätigen, bereiten wir die Proben zu Ihnen vor. auch wir bieten Fortschritte irgendeines guten entsprechend Ihrem Produktgebrauch an.
