Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | China |
| Markenname: | JEUNKEI |
| Zertifizierung: | CE, RoHS |
| Modellnummer: | JQ45BLW27-24V-6170A-G01 |
| Min Bestellmenge: | 5 Stück (Proben verfügbar) |
|---|---|
| Preis: | USD30-USD60/PC |
| Verpackung Informationen: | Reihe für den Export |
| Lieferzeit: | hängen Sie von der Auftragsquantität /Negotiable ab |
| Zahlungsbedingungen: | T/T, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Monat |

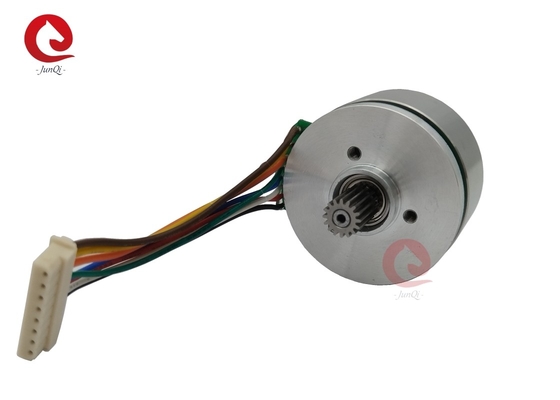

| Name: | 45 mm Outrotor BLDC Motor | Modell Nr.: | JQ45BLW27-24V-6170A-G01 |
|---|---|---|---|
| Typ: | Ausröter | Nennspannung: | 24VDC |
| Nennstrom: | 3.26A | Bewertetes Drehmoment: | 130mN.m |
| Nenngeschwindigkeit: | 4840 Rpm | Gewicht: | 0.15 Kilo |
| Hervorheben: | 4840rpm Bürstenloser Gleichstrommotor,45 mm Bürstenloser Gleichstrommotor,Automatisches Gerät Bürstenloser Gleichstrommotor |
||
Bürstenlose Gleichstrom-Flachmotoren
Die spezifische Außenrotorkonstruktion von flachen bürstenlosen Gleichstrommotoren verleiht diesen Produkten ein außergewöhnliches Leistungs-Volumen-Verhältnis, während sie sehr leicht und kompakt bleiben.Diese flachen Drehmomentmotoren bieten auch bei niedrigen Drehzahlen eine sehr gute Steuerung.Unsere Flat BLDC-Motorpalette bietet eine Vielzahl von Größen mit reduzierter Länge.
Zusammenfassung der Merkmale:
1Weite Reichweite der Drehzahlregelung und ein reibungsloses Drehmoment.
2Ausgezeichnete Geschwindigkeitsstabilität.
3Kleine Größe, hohe Leistung.
4Hohe Effizienz, geringer Temperaturanstieg.
Allgemeine Spezifikation:
| Artikel 1 | Spezifikation |
| Wickeltyp | Sternverbindung |
| Hall-Effektwinkel | Elektrischer Winkel von 120 Grad |
| Radial-Spiel | 0.02 mm @ 450 g |
| Achsenspiel | 0.14 mm @ 450 g |
| Max.Strahlkraft | 20N ((10mm vom Flansch entfernt) |
| Max.Achsenkraft | 10N |
| Dielektrische Festigkeit | 600 VAC/1 S |
| Widerstand gegen Isolierung | 100MΩ,500VDC |
| Umgebungstemperatur | -20°C bis +50°C |
| Isolationsklasse | Klasse B |
Elektrische Verbindung:
| Nummer der Anschrift. | Verbindungsstück | Funktionen |
| Anschluss 1 / Anschluss 6 | JST B6B-PH-K-S | GND-Halle |
| Pin 2 | Vcc Hall +5Vdc | |
| Pin 3 | Halle U | |
| Pin 4 | Halle V | |
| Pin 5 | Halle W | |
| Pin 2 | JST B5P-VH | Phase U |
| Pin 3 | Phase V | |
| Pin 4 | Phase W | |
| Anschluss 1 / Anschluss 5 | GND |
Elektrische Spezifikation:
| Artikel 1 | Einheit | JQ45BLW27-24V-6170A-G01 |
| Anzahl der Stangen | 16 | |
| Anzahl der Phasen | 3 | |
| Nennspannung | VDC | 24 |
| Nenndrehmoment | mN.m | 130 |
| Kontinuierliches Stalldrehmoment | mN.m | 156 |
| Nenngeschwindigkeit | Umdrehungsfrequenz | 4840 |
| Nennleistung | W | 70 |
| Höchstdrehmoment | mN.m | 390 |
| Spitzenstrom | Eine | 11 |
| Widerstand von Linie zu Linie | Ohms@20°C | 0.56 |
| Linie-zu-Linie-Induktivität | mH | 0.27 |
| Drehmomentkonstante | mN.m/A | 37.1 |
| Rückwärts EMF | Vrms/KRPM | 2.75 |
| Rotor Trägheit | g.cm2 | 180 |
| Motorlänge | mm | 27 |
| Gewicht | g | 160 |
**Anmerkungen: Der Motor kann auf Anfrage entworfen und gefertigt werden!!
Motorgrößen ((mm):
Häufige Fragen:
F: Wie lange dauert die Lieferzeit für Bestellungen?
A: Lieferzeit: 4 Wochen nach Erhalt der Anzahlung
F: Was ist Ihre Handelssicherung?
A: 100% Schutz der Produktqualität.
100%ige Produktsicherung bei rechtzeitiger Lieferung.
100% Zahlungsschutz für Ihren gedeckten Betrag.
F: Wie hoch ist die MOQ?
A: 5 PCS. Kleine Bestellung willkommen.
F: Machen Sie angepasste Produkte?
A: Ja, wir akzeptieren es.
F: Was ist mit Serive?
A: Kundendienst rund um die Uhr.
F: Was soll ich tun, wenn ich mit Ihrem Produkt nicht zufrieden bin?
A: Wenn die Qualität fehlerhaft ist, können wir einen guten für Sie tauschen.
Im Allgemeinen ist dieses Problem selten.
F: Wie ist die Zahlungsfrist?
A: T / T und Paypal wird häufiger verwendet, kontaktieren Sie uns bitte für Details
F: Wie hoch ist das Qualitätsniveau Ihres Produktes?
A: Wir produzieren gute Qualität, weigern uns, niedrige Qualität zu produzieren.
