| Herkunftsort: | Changzhou, China |
| Markenname: | Junqi |
| Zertifizierung: | CE, RoHs, REACH |
| Modellnummer: | Motor JQ42BLS-Reihe BLDC |
| Min Bestellmenge: | 5PCS |
|---|---|
| Preis: | USD20-60/PC Negotialbe |
| Verpackung Informationen: | CTN |
| Lieferzeit: | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), |
| Zahlungsbedingungen: | T / T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 10000set/month |
| Art: | Schwanzloser DC-Motor | Modellnummer: | JQ42BLS01, JQ42BLS02, JQ42BLS03, JQ42BLS04 |
|---|---|---|---|
| Rahmen-Größe: | 42mm | Wickelnde Art: | Stern |
| Bewertetes Drehmoment: | 62.5mN.m/125mN.m/185mN.m/250mN.m | Zahl von Polen: | 8 |
| Zahl der Phase: | 3 | Nennspannung: | 24VDC |
| Körper-Länge: | 40mm/60mm/80mm/100mm | Nenndrehzahl: | 4000rpm |
| Verwendung: | Automobil | Form: | Quadrat |
| Hervorheben: | Hochgeschwindigkeits-Bldc Motor 24VDC,Bldc NEMA17 Elektromotor,Hochgeschwindigkeits-Bldc Motor 4000RPM |
||

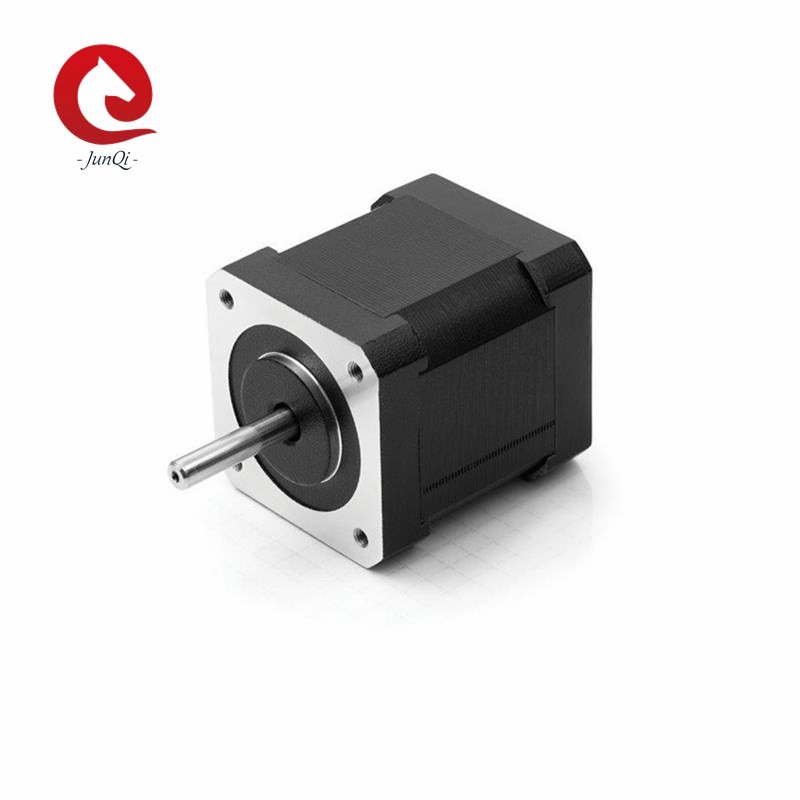

Motor NEMA17 42mm BLDC, JQ42BLS-Reihe 24VDC, 4000RPM maximaler torque250mN.m schwanzloser DC-Motor
Ein des Nutzens schwanzloser Motoren DCs mit internem Rotor, Lügen in ihrer besseren Ableitung der erzeugten Hitze. Dank den verringerten Luftspalt in schwanzlosem DC kerbten Motoren, ist die Flussdichte höher und Drehmomentproduktion ist effektiver und leistungsfähig. Bietet internationale gekerbte BLDC Strecke JUNQI Bewegungsdurchmesser von 22 bis 86mm mit bewertetem Drehmoment bis zu 2.2Nm an.
Eigenschaften
1). Hohe Leistungsfähigkeit
2). Lange Lebensdauer
3). Lärmarm
4). Guter Temperaturanstieg
5). Gute Balance
6). Der verfügbarste Entwurf für den optimierten Betrieb.
Schnelle Details:
| Modell |
Feld Größe |
Bewertet Energie W) |
Körper Länge (Millimeter) |
Bewertet Spannung (VDC) |
Bewertet Drehmoment (Nanometer) |
Bewertet Gegenwärtig (a) |
Bewertet Geschwindigkeit (U/min) |
| JQ42BLS01 | 42mm | 26 | 40,3 | 24 | 0,063 |
1,9 |
4000 |
| JQ42BLS02 | 42mm | 52,5 | 60,3 | 24 | 0,125 | 3,45 | 4000 |
| JQ42BLS03 | 42mm | 77,5 | 80,3 | 24 | 0,185 | 5 | 4000 |
| JQ42BLS04 | 42mm | 105 | 100,3 | 24 | 0,25 | 7,1 | 4000 |
Allgemeine Spezifikation:
| Einzelteil | Spezifikation |
| Wickelnde Art | Sternschaltung |
| Hall Effect Angle | Elektrischer Winkel von 120 Grad |
| Radialspiel | 0.02mm@450g |
| Axiales Spiel | 0.08mm@450g |
| Max.Radial-Kraft | 28N (10mm vom Flansch) |
| Max.Axial-Kraft | 10N |
| Durchschlagsfestigkeit | 600VAC/1S |
| Isolationswiderstand | 100MΩ, 500VDC |
| Umgebende Temperatur | -20℃~+50℃ |
| Isolierungs-Klasse | Klasse B |
Elektrische Verbindung:
| Art | Farbe | Funktionen |
|
UL1061 AWG28 |
Rot | Vcc |
| Blau | U (HU) | |
| Grün | V (Hochspg) | |
| Weiß | W (Hw) | |
| Schwarz | Boden | |
|
UL1061 AWG24 |
Gelb | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Electricl-Spezifikation:
| Einzelteil | Einheit | JQ42BLS01 | JQ42BLS02 | JQ42BLS03 | JQ42BLS04 |
| Zahl von Pfosten | 8 | 8 | 8 | 8 | |
| Zahl der Phase | 3 | 3 | 3 | 3 | |
| Nennspannung | VDC | 24 | 24 | 24 | 24 |
| Bewertetes Drehmoment | mN.m | 62,5 | 125 | 185 | 250 |
|
Ununterbrochen Stalldrehmoment |
mN.m | 75 | 150 | 220 | 300 |
| Nenndrehzahl | U/min | 4000 | 4000 | 4000 | 4000 |
| Nennleistung | W | 26 | 52,5 | 77,5 | 105 |
| Spitzendrehmoment | mN.m | 190 | 380 | 560 | 750 |
| Spitzenstrom | 5,75 | 10,4 | 15,1 | 21,2 | |
| Phasenwiderstand | ohms@20-℃ | 1,5 | 0,8 | 0,43 | 0,3 |
| Phaseninduktanz | mH | 2,1 | 1,2 | 0,71 | 0,5 |
| Drehmoment-Konstante | N.m/A | 0,033 | 0,0366 | 0,037 | 0,0354 |
| Rückseite EMF | Vrms/KRPM | 2,45 | 2,71 | 2,74 | 2,62 |
| Rotor-Trägheit | g.cm2 | 24 | 48 | 72 | 96 |
| Bewegungslänge | Millimeter | 40,3 | 60,3 | 80,3 | 100,3 |
| Gewicht | Kilogramm | 0,3 | 0,45 | 0,65 | 0,80 |
** Anmerkungen: Ist oben Standardmotor, wir kann entworfen sein &manufactured mit kundengebundenem Antrag!!
Mechanische Größe:
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Getriebe, Verbindungsstück
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
Unsere Bewegungsprodukte enthalten Strecke:
Anwendung:
Automobil: Seat-Pumpe; Tür-System; Luftpuffer/Mischer; Lampen-System
Bank-Ausrüstung: ATM-Maschine
New Energy: Solartracking-system
Robotik: Telepresence-Roboter; Humanoid Roboter; Rasenmäher-Roboter; Roboter-Arm.
Landwirtschafts-Maschinerie: Düngemittel-Verteilersystem; Erntemaschinen; Hydraulischer Ausrüstungs-Ersatz; Präzisions-Samen-Bohrgeräte; Beschneidungs-Scheren; Robotermelkmaschinen
