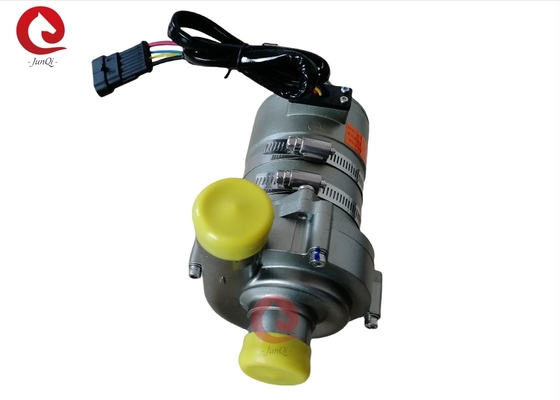

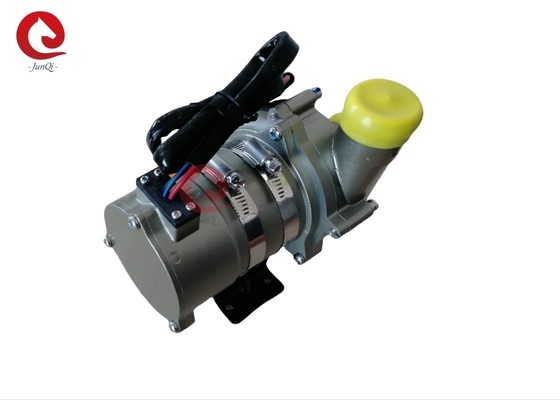

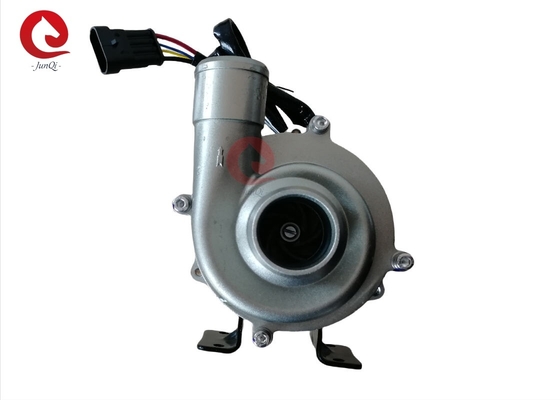

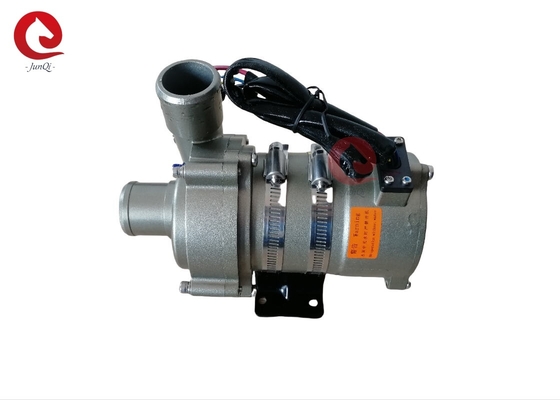

Bürstenlose Gleichstrommotor-Zentrifugalpumpe DC 24V 300W Schwerlast-Elektropumpe für Elektrobussen, Lastwagenbatterien und Steuerungskühlung mit PWM
OWP-7000KL67 300W schwere elektrische Wasserpumpe für elektrische Bus-/Lkw-Batterien und Steuerkühlsysteme
■ Anwendungen
Weit verbreitet in Hybridbussen, Hybridpersonenwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Heizungsmitteln
Kühlkreislauf.
■ Merkmale
◆Zentrifugalpumpe
◆Magnetische Kraftübertragung
◆Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆Mit einem breiten Betriebstemperaturbereich
◆PWM-Signalgeschwindigkeitsregelung (optional)
◆Ausgang des Diagnosesignals (optional)
◆Bei ständiger Strömungssteuerung
◆Schutz gegen Umkehrpolarität
◆Schutz gegen Trockenlauf
◆Schutz vor Überspannung und Überstrom
◆Überlastung, Übertemperaturschutz
■ Technische Beschreibung (zusammenhängende Teile, die mit der Flüssigkeit in Berührung kommen)
Gehäuse für Pumpenköpfe: Druckguss aus Aluminiumlegierungen
Impeller: PPS+GF
Schildkavität: PPS+GF
Schachthülle: Verbundwerkstoffe aus Carborundum
Schacht: aus Edelstahl ((3CR14)
Magnetgehäuse: PPS-Kunststoffkapsel
Siegelring: EPDM
■ Antriebseinrichtung (einschließlich Motor)
Antriebsrotor: PPS-Kapselmagnet aus Kunststoff
Schrauben und Muttern: SUS 304 aus rostfreiem Stahl
Fahrmotor: Bürstenloser Motor
Motordrahtrahmen: PPA GF
Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahlen und Anodisierung + PE-Pulverbeschichtung.
Klammer: aus Stahl
Klammerring: aus Edelstahl US 304
Wasserdicht nach IP67 (en60529)
Modell des Steckers: AMP282104-1 (gepasste Steckdose AMP282109-1)
Durchmesser der Düse: 40 mm (1,5 Zoll)
■ Montageanleitung
OWP-7000KL67-Pumpen sind Zentrifugalpumpen, die vorgefüllt werden müssen.
Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Drehkreislauf immer
in die Flüssigkeit eingetaucht oder die Pumpe vor dem Einschalten gefüllt.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten
Der Prozess wird automatisch unterbrochen, wenn der Prozess nur wenige Minuten dauert (Dry-Running wird automatisch gestoppt).
Schleimung der Welle und der Wellenhülle.
2: Verwenden Sie, wenn Sie einen kleineren Durchmesser verwenden, das empfohlene Rohr mit dem empfohlenen Durchmesser, mit dem der Pumpeingang verbunden ist
Durch den negativen Druck in der Pumpe gelangt die Außenluft leichter in den Schlauch.
Pumpe durch die Rohrleitung, es wird die Pumpe Leistungsdegradation machen, und auch die Luft
Die Blasen beschädigen die Pumpe.
3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Drehrad im Uhrzeigersinn (siehe Pfeil auf
der Auslassanschluss).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).
Vertikal sollte der Ausgang nach oben sein.
5: Um den Trockenlauf zu vermeiden (Luft in den Drehräder stecken zu bleiben), sollte der Ausgang der Wasserpumpe
Vertikal oder im oberen Bereich des Rädels (siehe Abbildung 1)
6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, um die
wenn der Auslass leicht entladen wird, sollte der Auslassrohr nicht weniger als 90° um den Ellenbogen verwendet werden (siehe Abbildung 2).
7: Nicht verwenden können, das Meerwasser oder andere schwere Verschmutzung mit großen Körner Verunreinigung Flüssigkeit als Flüssigkeit
Mittelfristig.
Temperaturparameter
Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F)
Aufbewahrungstemperatur: -40°C bis +70°C
(bis zu 100 °C, aber dies verkürzt die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100°C).
Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebung von 36 °C (± 86 °F)
Temperatur.
■ Spannungsbereich
Nennwasserpumpe 24V, Betriebsbereich 18V - 32V
Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, aber übermäßige oder zu
Niedrige Spannung und Temperatur beeinträchtigen die Lebensdauer des Motors, die Pumpe kann nicht
der thermischen Umgebungsstrahlung ausgesetzt sind.
Flüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60% Glykol)
■ Elektrische Parameter
|
Betriebsspannung
(VDC)
|
Nennleistung
(W)
|
Nennbetrag
(L/H)
|
Abmessungen
(mm)
|
Gewicht
(g)
|
|
24 V ((18 V-32 V)
|
240 W
|
Q=2800 L/h,
H≥ 16M
|
190*90*157
|
2200 g
|
Modell des Steckers und entsprechende elektrische Eigenschaften (siehe Abbildung 3):
|
AMP282104
(Verknüpfte Steckdose AMP282109-1)
|
1
|
2
|
|
+24 V
|
GND
|
|
Dreifachdicke
|
Der längste verwendete Draht *
|
|
|
24 V
|
|
1.5 mm2
|
16 m
|
|
2.5 mm2
|
25 m
|
|
3 mm2
|
31 m
|
|
4 mm2
|
40m
|
Empfohlene Drahtgröße ist (basierend auf einem Spannungsabfall von 3%)
* Die Länge des Drahtes bedeutet den Abstand von der Pumpe zur Batterie
■ Aufmerksamkeit
1. Betriebstemperatur: -40°C-120°C, sollte versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungsrohrsystem und Motor während der Installation zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur.
2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren
■ Leistungsparameter
Produkt-Tags:24VDC OWP-7000KL67 Hochdruck-Auto-Elektrische Wasserpumpe Max-Fluss 5500L / h Für BYD YUTONG BEV Bus
