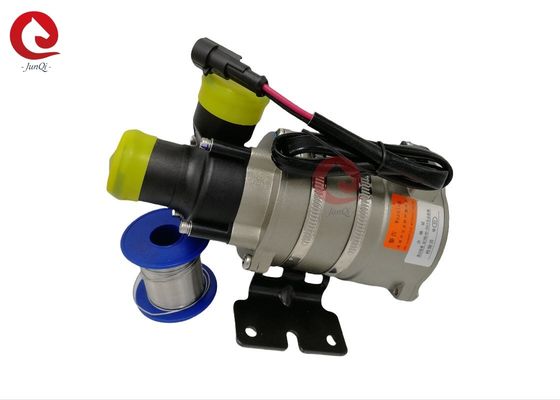

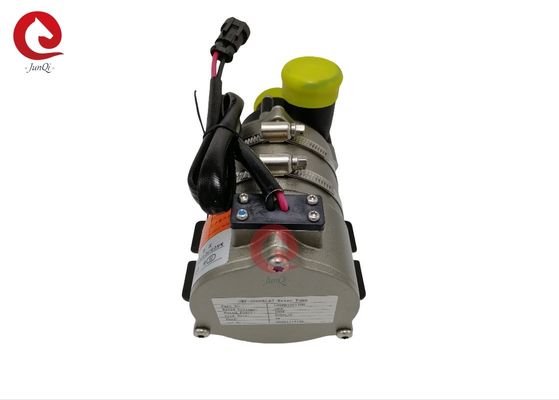

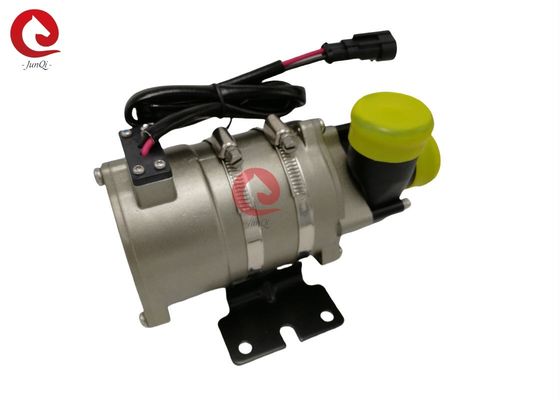

DC-Wasserpumpe DER REIHEN-OWP-6000KL67 schwanzlose
Förderung/Zirkulation/Variabel-Frequenz/lärmarmes/Kreiselpumpe
PWM-Steuerung/Signalfeedback
■Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)
Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Karborundumverbundwerkstoffe
Welle: Welle des Edelstahls (3CR14)
Magnetwohnung: PPSplastik-capsulation
Siegelring: EPDM
■Treibendes Gerät (einschließlich Motor)
Fahren des Rotors: Capsulated Plastikmagnet PPSs
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Bewegungsdrahtrahmen: PPA GF
Pumpengehäuse: Druckgießender Aluminiumfall mit dem Sandstrahlen und der Anodisierung der +PE-Pulverbeschichtung.
Klammer: Stahl
Klammerband: Edelstahl US 304
Wasserdichtes basiert auf Bewertung IP67 (en60529)
Verbindungsstückmodell: AMP282104-1 (zusammengebrachter Stecker AMP282109-1)
Düsendurchmesser: 40mm (1,5 Zoll)■ Anweisung anbringend
OWP-6000KL Reihenpumpen sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer ist
an untergetaucht in der Flüssigkeit oder vor-gefüllt die Pumpe vor Energie.
■Anwendungen
Weitverbreitet im hybriden Bus, im hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen, in den Schiffen und in anderer Heizung und
abkühlendes Zirkulationssystem.
■Eigenschaften
◆Kreiselpumpe
◆Magnetische Kraftübertragung
◆Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
◆Mit Betriebstemperatur der breiten Palette
◆PWM-Signal-Geschwindigkeitskontrolle (optional)
◆Diagnosesignalausgabe (optional)
◆Mit der Kontrolle des konstanten Flusses
◆Rückpolaritätsschutz
◆Trockener laufender Schutz
◆Über Spannung über gegenwärtigem Schutz
◆Überbelasten Sie, über Temperaturschutz
1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 15 Minuten (nach 15
die Minuten trocken-laufen lassend, stoppt es automatisch), trockener laufender Wille macht die Geräusche und auch erhöht sich
Abnutzung zur Welle und zum Wellenärmel.
2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie ein mit kleinem Durchmesser verwenden
der Schlauchpumpeneinlaß, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft kommen zu herein
Pumpe durch die Rohrleitung, macht es die Pumpenleistungsverminderung und auch die Luft
Blasen machen Schaden der Pumpe.
3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil an
die Abflussöffnung).
4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie installiert werden
vertikal sollte die Abflussöffnung aufwärts sein.
5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung
seien Sie Vertikale oder im Oberleder des Antreibers. (siehe Tabelle 1)
6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen
leicht entladen, sollte das Ableitungsrohr nicht kleiner benutzt werden, als 90 Grad stoßen (siehe Tabelle 2).
7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als die Flüssigkeit verwenden
Medium.
■Temperaturparameter
Mittlere flüssige Temperatur: -40℃ zu +85℃ (- 40°F zu + 185°F)
Arbeitende umgebende Temperatur: -40℃ zu +120℃ (- 40°F zu +248°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F)
(verkürzen ℃ bis 100, aber es die Nutzungsdauer)
■Systemdruck
-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und dem 36℃ (86°F) basieren umgebend
Temperatur.
■Spannungsbereich
Bewertete Pumpe des Wassers 24V, durchführbare Strecke 18V - 32V
Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßig oder auch
Niederspannung und Temperatur beeinflussen die Nutzungsdauer des Motors, die Pumpe können nicht sein
herausgestellt der Wärmestrahlung umgebend.
Mittlere Flüssigkeit: flüssige Mischung (Wasser mit unter 60% Glykol)
■Elektrischer Parameter
|
Funktions-Spannung
(VDC)
|
Nennleistung
(W)
|
Nennstrom
(L/H)
|
Maße
(Millimeter)
|
Gewicht
(g)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
H-≥4m
|
202*90*105 |
1700g |
Verbindungsstückmodell und die entsprechenden elektrischen Eigenschaften (siehe Tabelle 3):
|
AMP282104
(Zusammengebrachter Stecker AMP282109-1
|
1 |
2 |
| +24VDC |
Boden |
Empfohlene Drahtgröße ist (basiert auf 3% Spannungsabfall)
| Drahtstärke |
Der längste Draht benutzt |
| |
24v |
|
1,5 Millimeter ²
|
16m |
|
2,5 Millimeter ²
|
25m |
|
3 Millimeter ²
|
31m |
|
4 Millimeter ²
|
40m |
* die Länge des Drahtes bedeutet den Abstand von der Pumpe zur Batterie
■Aufmerksamkeit
1. Arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an Dreielement zu vermeiden
katalytisches, GasAbflussrohrsystem und Maschine während der Installation, stellen die Funktion sicher
Umwelttemperatur.
2.The Einbauposition der Wasserpumpe sollte so viel wie möglich nah an dem Niedrigwasser
Niveau, die Nutzungsdauer der Pumpe verlängern.
4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, den Service zu verringern
Leben
5. Lohnaufmerksamkeit zur Reinheit des Wassers, vermeidet zum Stau und Antreiber-blockierte, um zu verringern
Nutzungsdauer der Pumpe
■Leistungsparameter
Außenmaß:
