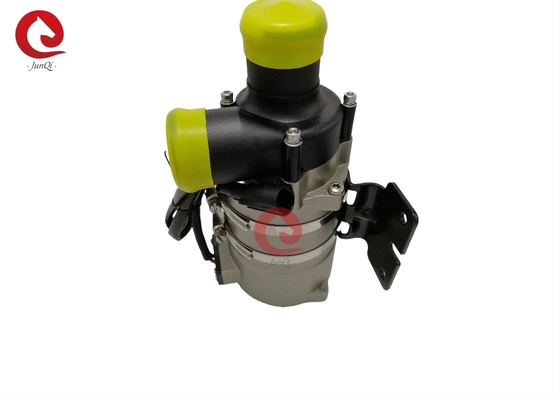

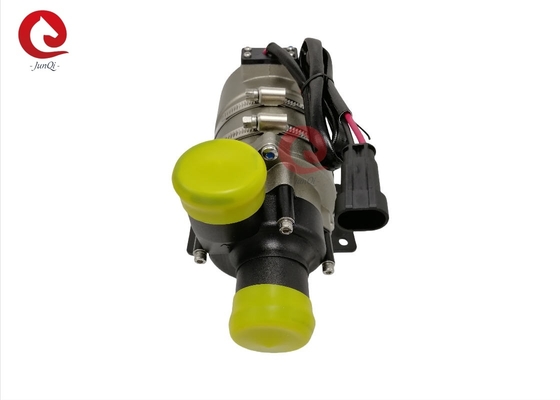

OWP-6000KL67 SERIES bürstenlose DC-Wasserpumpe
Booster/Zirkulation/Variable-Frequenz/Geräuscharm/Kreiselpumpe
PWM-Steuerung/Signalrückmeldung
■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-PKW, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und
Kühlkreislaufsystemen.
■ Merkmale
◆Kreiselpumpe
◆Magnetkraftübertragung
◆Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆Mit großem Betriebstemperaturbereich
◆PWM-Signal-Drehzahlregelung (optional)
◆Diagnosesignalausgang (optional)
◆Mit konstanter Durchflussregelung
◆Verpolungsschutz
◆Trockenlaufschutz
◆Überspannungs-, Überstromschutz
◆Überlast-, Übertemperaturschutz
■ Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
Pumpenkopfgehäuse: PPS+GF
Laufrad: PPS+GF
Schutzkammer: PPS+GF
Wellenschutz: Carborundum-Verbundwerkstoffe
Welle: Edelstahl (3CR14)-Welle
Magnetgehäuse: PPS-Kunststoffverkapselung
Dichtungsring: EPDM
■ Antriebsvorrichtung (einschließlich Motor)
Antriebsrotor: PPS-kunststoffverkapselter Magnet
Schrauben und Muttern: Edelstahl SUS 304
Antriebsmotor: bürstenloser Motor
Motor-Drahtrahmen: PPA GF
Pumpengehäuse: Aluminium-Druckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.
Halterung: Stahl
Halterungsbügel: US 304 Edelstahl
Wasserdichtigkeit gemäß IP67-Schutzart (en60529)
Steckermodell: AMP282104-1 (passender Stecker AMP282109-1)
Düsendurchmesser: 40 mm (1,5 Zoll)■ Montageanleitung
Pumpen der OWP-6000KL-Serie sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer
in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15
Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch
den Abrieb an der Welle und der Wellenhülse.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen kleineren Durchmesser verwenden
Schlauchpumpeneinlass, aufgrund des Unterdrucks in der Pumpe, dringt die Außenluft leichter in die
Pumpe durch die Leitung ein, wodurch die Pumpenleistung beeinträchtigt wird, und auch die Luft
Blasen beschädigen die Pumpe.
3: Aus der Richtung des Pumpeneinlasses gesehen, dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf
dem Auslassanschluss).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage sollte
der Auslassanschluss nach oben zeigen.
5: Um den Trockenlauf (Luft bleibt im Laufrad stecken) zu vermeiden, sollte der Wasserauslassanschluss
vertikal oder oberhalb des Laufrads sein. (siehe Abbildung 1)
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft
leicht abgeführt werden kann, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).
7: Kann nicht Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeit verwenden
Medium.
■ Temperaturparameter
Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■ Spannungsbereich
Nennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirken sich übermäßige oder zu
niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus, die Pumpe darf nicht
thermischer Strahlung ausgesetzt werden.
Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
■ Elektrische Parameter
Betriebsspannung
|
(VDC)
Nennleistung
|
(W)
Nennfluss
|
(L/H)
Abmessungen
|
(mm)
Gewicht
|
(g)
18-32V (24V)
|
| 190W |
Q=6000L/H, |
H
≥4m202*90*105
|
1700g |
Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3): |
AMP282104
|
(Passender Stecker AMP282109-1
1
|
2 |
+24VDC |
| GND |
Empfohlene Drahtstärke (basierend auf 3 % Spannungsabfall) |
Drahtstärke
| Die längste verwendete Leitung |
24V |
| |
1,5 mm² |
|
16m
|
2,5 mm² |
|
25m
|
3 mm² |
|
31m
|
4 mm² |
|
40m
|
* Die Länge des Drahtes bedeutet die Entfernung von der Pumpe zur Batterie |
■ Hinweise
1. Arbeitsumgebungstemperatur: -40℃--120℃, sollte während der Installation versuchen, sich nicht in der Nähe von Drei-Elementen zu befinden
Katalysator, Gasableitungsrohrsystem und Motor, um die Arbeitsumgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen
um die Lebensdauer der Pumpe zu verlängern.
4. Bitte verwenden Sie die Pumpe fernab der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
Leben
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie ein Verklemmen und Blockieren des Laufrads, um die
Lebensdauer der Pumpe
■
Leistungsparameter
