Herkunftsort: | China |
Markenname: | junqi |
Zertifizierung: | IS9001, TS16949,CE |
Modellnummer: | OWP-BL93-301 |
Min Bestellmenge: | 5 SÄTZE |
---|---|
Preis: | Negotialbe |
Verpackung Informationen: | Passend für den Export |
Lieferzeit: | Basis auf Auftrag, |
Zahlungsbedingungen: | T/T, Western Union, PayPal |
Versorgungsmaterial-Fähigkeit: | 1000set/Month |
Modell: | Die in Absatz 1 genannten Angaben sind zu beachten. | Material: | Aluminiumlegierung |
---|---|---|---|
Spannung: | 24VDC | Leistung: | 100 W |
Nenndurchfluss: | 1800 L/h, | Max Head: | 9 m |
Anwendung: | Hybrider Bus, Elektro-Mobile | Verwendung: | Kühlmittel |
Hervorheben: | elektrische Wasserpumpe 9M Fahrzeugs,Schwanzlose Pumpe DC-24VDC,Elektrische Wasserpumpe des Fahrzeugs 24VDC |

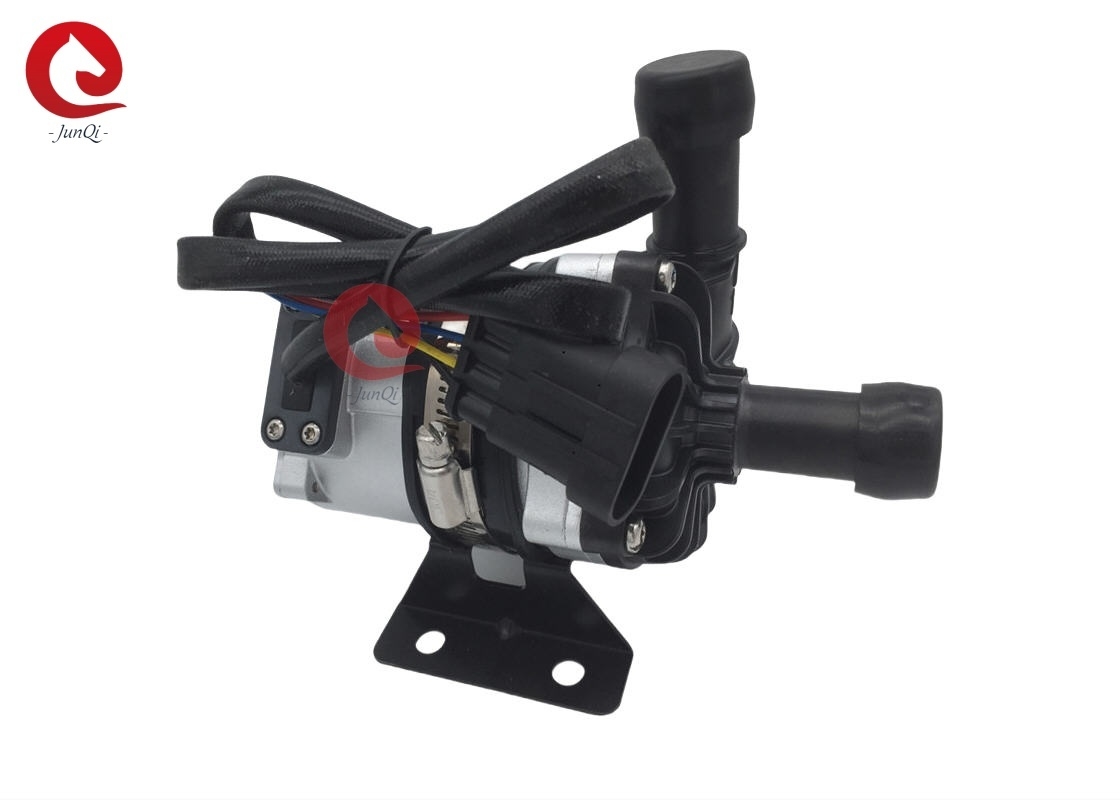

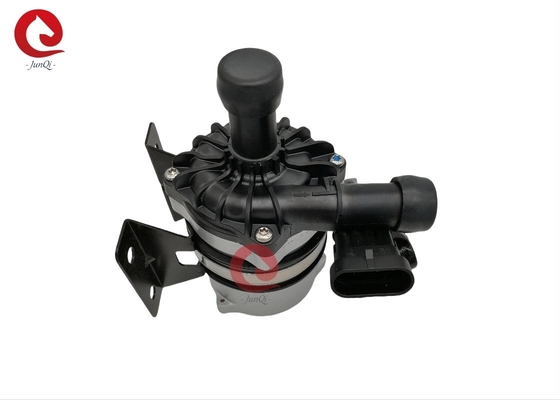

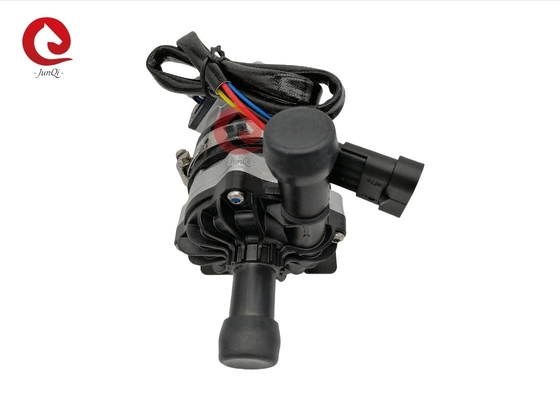

OWP-BL93-301 100W BLDC-Wasserpumpe mit PWM-Steuerung und Fehlerdiagnostik
■ Anwendungen
Weit verbreitet in Hybridbussen, Hybridfahrzeugen, Elektrofahrzeugen, Zügen und Schiffen sowie anderen Heiz- und Kühlkreislaufsystemen.
■ Merkmale
◆Magnetische Kraftübertragung (Schildpumpenstruktur)
◆Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆Mit einem breiten Betriebstemperaturbereich
◆PWM-Signalgeschwindigkeitssteuerung
◆Bei ständiger Strömungssteuerung
◆Schutz gegen Umkehrpolarität
◆Schutz gegen Trockenlauf
◆Schutz vor Überspannung und Überstrom
◆Überlastung, Übertemperaturschutz
■ Technische Beschreibung (zusammenhängende Teile, die mit der Flüssigkeit in Berührung kommen)
Gehäuse des Pumpenkopfes: PPS+GF
Impeller: PPS+GF
Schildkavität: PPS+GF
Schachthülle: Verbundwerkstoffe aus Kohlenstoffharz
Welle: Welle aus Edelstahl
Magnetgehäuse: Nylon-Kunststoffkapsel
Siegelring: EPDM
■ Antriebseinrichtung (einschließlich Motor)
Antriebselektromagnet: Kapselmagnet aus Nylon-Kunststoff
Schrauben und Muttern: SUS 304 aus rostfreiem Stahl
Fahrmotor: Bürstenloser Motor
Motordrahtrahmen: PPA GF
Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahl- und Imprägnierungsbehandlung
Klammer: Stahl mit Pulverbeschichtung
Klammerring: US 304 aus Edelstahl + Dämpferring aus Gummi
Wasserdicht nach IP68 (en60529)
Modell des Steckers: AMP282106-1 (zusammenhängender Stecker AMP282088-1)
Durchmesser der Düse:22.4 mm (inneren Durchmesser: 16 mm)
■Spezifikationen des Modells
OWP-BL93-301 (24VDC)
■Montageanweisung
Die Pumpen der Baureihe OWP-BL93-300 sind Zentrifugalpumpen, die vorgefüllt werden müssen.
Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Rädling immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.
- Ich weiß.
1: Die Pumpe darf nicht trocken laufen, auch wenn sie 30 Sekunden lang trocken laufen kann (nach 30 Sekunden Trockenlauf stoppt sie automatisch).auch die Abnutzung der Welle und des Wellenhülses erhöht.
2: Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.
3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).
5: Zur Vermeidung des Trockenlaufs (Luft in der Drehscheibe stecken bleiben) sollte der Ausgang der Wasserpumpe vertikal oder im oberen Teil der Drehscheibe sein (siehe Abbildung 1).
6: Das angeschlossene Rohr sollte vertikal (oder ohne Ellenbogen in 20cm) montiert werden, um die Luft leicht entladen zu lassen, das Auslassrohr sollte nicht weniger als 90 Grad verwendet werden
Ellenbogen (siehe Abbildung 2).
7: Das Meerwasser oder andere schwere Verunreinigungen mit großen Körnchen Unreinheiten können nicht als Flüssigkeitsmedium verwendet werden.
Temperatur Parameter
Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F) Luftfeuchtigkeit ≤ 90%
Lagertemperatur: -40 °C bis +70 °C (bis zu 100 °C, verkürzt jedoch die Lebensdauer)
■Systemdruck
-0,2 bis 2,5 bar (100°C).
Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.
■Spannungsbereich
Nennwasserpumpe 12V, Betriebsbereich 9V - 16V
Nennwasserpumpe 24V, Betriebsbereich 18V - 30V
Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..
Durchschnittliche Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit weniger als 60% Glykol)
■Elektroelement
Betriebsspannung (VDC) |
Nennleistung (W) |
Nennstrom (L/H) |
Abmessungen (mm) |
Gewicht (g) |
18 bis 30 V ((24 V) |
100 W | Q=1800L/H H=9M | 148*90*132 | 1.12 Kilo |
Modell des Steckers und entsprechende elektrische Eigenschaften (siehe Abbildung 3):
AMP282106-1 | 1 (Schwarz) | 2 (gelb) | 3 (blau) | 4 (Schwarz) |
(gleichen Stecker) AMP282109-1) |
GND | Fehlerfeedback | PWM | +24 V |
■PWM-Zeichen
Zyklus der Arbeitszeit | Beschreibung | Anmerkung: 1:PWM-Arbeitszyklus Metrischer Fehler 2% 2:PWM-Spannung:24VDC/12VDC ((gleiche wie Pumpenspannung) Frequenz:50-1000KHz 3: empfohlene PWM-Stoppfunktion:10% 4: empfohlene 0%-Zahl bei PWM-Abschaltung |
0%≤Zoll≤10% | Haltestand | |
11%≤Zoll≤55% | Mindestlaufgeschwindigkeit | |
56%≤Zoll≤90% | PWM-Modus (Lineare Geschwindigkeitsregelung) |
|
91%≤Zoll≤100% | Höchstlaufgeschwindigkeit |
■Achtung!
1. Arbeitsumgebungstemperatur: -40°C - 85°C, sollte versuchen, in der Nähe von drei-Element-Katalysator, Gasentladungssystem und Motor während der Installation zu vermeiden, um die Arbeitsumgebung Temperatur sicherzustellen.
2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren
■Leistungsparameter
