Bürstenloser DC-Motor-Kreiselpumpe DC 24V 240W Hochleistungs-Elektrowasserpumpe für Elektrobusse, LKW-Batterien und Controller-Kühlung mit PWM

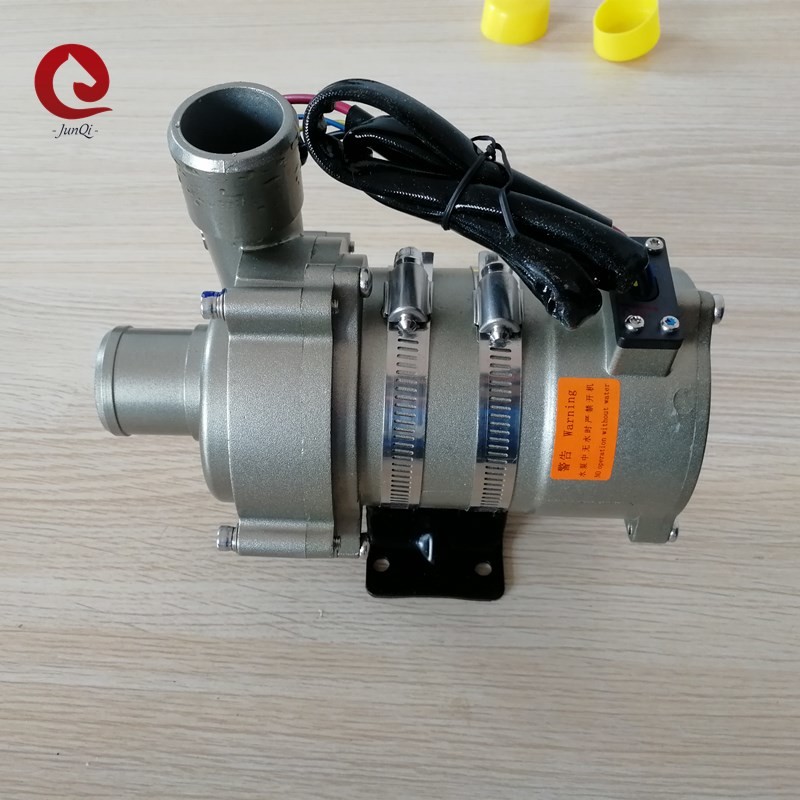

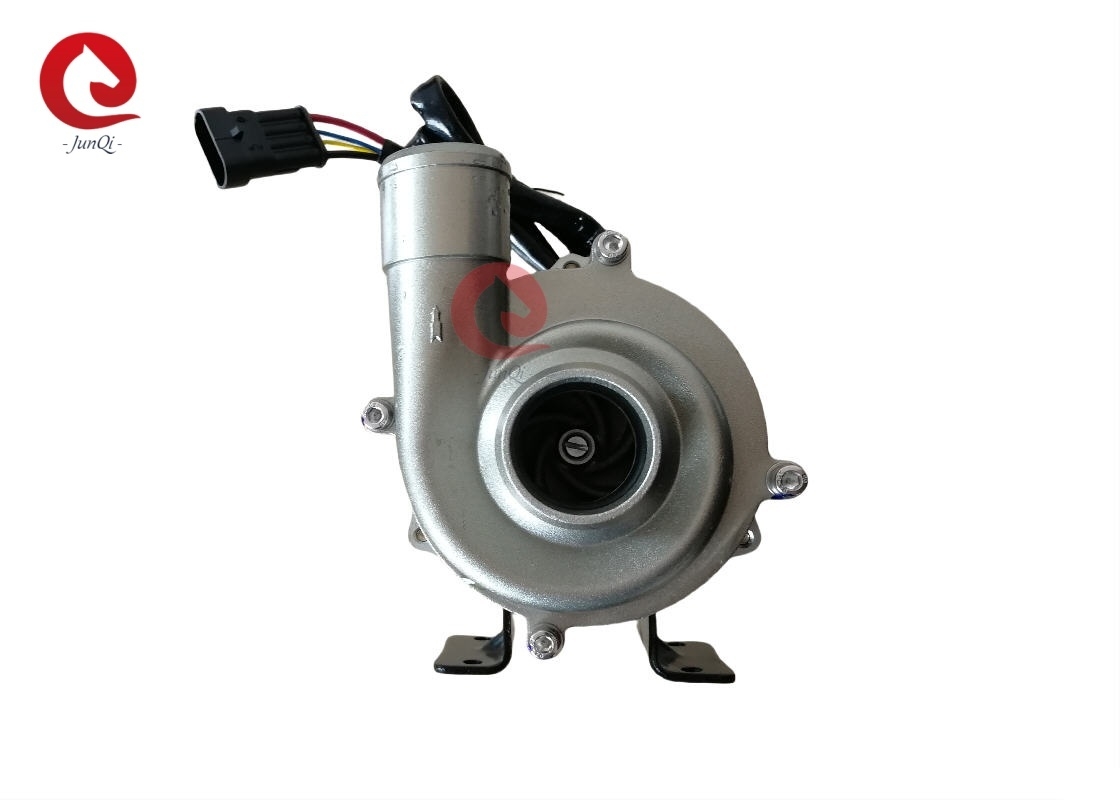

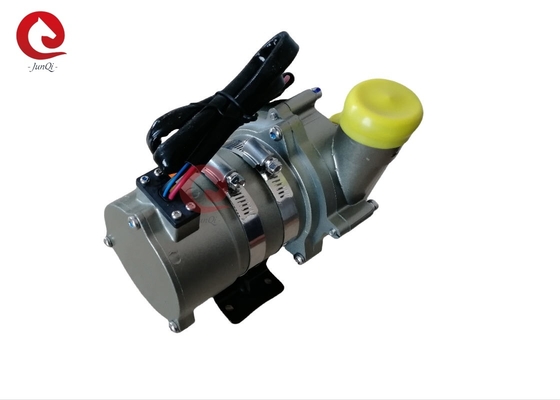

OWP-7000KL67 240W Hochleistungs-Elektrowasserpumpe für Elektrobus/LKW-Batterie- und Controller-Kühlsystem
■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und
Kühlkreislaufsystemen.
■ Merkmale
◆ Kreiselpumpe
◆ Magnetkraftübertragung
◆ Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆ Mit großem Betriebstemperaturbereich
◆ PWM-Signal-Drehzahlregelung (optional)
◆ Diagnosesignalausgang (optional)
◆ Mit konstanter Durchflussregelung
◆ Verpolungsschutz
◆ Trockenlaufschutz
◆ Überspannungs-, Überstromschutz
◆ Überlast-, Übertemperaturschutz
■ Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
Pumpenkopfgehäuse: Aluminiumdruckgusslegierungen
Laufrad: PPS+GF
Schutzkammer: PPS+GF
Wellenschutz: Carborundum-Verbundwerkstoffe
Welle: Edelstahl (3CR14)-Welle
Magnetgehäuse: PPS-Kunststoffverkapselung
Dichtungsring: EPDM
■ Antriebsvorrichtung (einschließlich Motor)
Antriebsrotor: PPS-kunststoffverkapselter Magnet
Schrauben und Muttern: Edelstahl SUS 304
Antriebsmotor: bürstenloser Motor
Motorrahmen: PPA GF
Pumpengehäuse: Aluminiumdruckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.
Halterung: Stahl
Halterungsbügel: US 304 Edelstahl
Wasserdichtigkeit gemäß IP67-Schutzart (en60529)
Steckermodell: AMP282104-1 (passender Stecker AMP282109-1)
Düsendurchmesser: 40 mm (1,5 Zoll)
■ Montageanleitung
Pumpen der Serie OWP-7000KL67 sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer
in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.
1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15
Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht auch
Abrieb an der Welle und der Wellenhülse.
2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen kleineren Durchmesser verwenden
Schlauchpumpeneinlass, aufgrund des Unterdrucks in der Pumpe, dringt die Außenluft leichter in die
Pumpe durch die Rohrleitung ein, wodurch die Pumpenleistung beeinträchtigt wird, und auch die Luft
Blasen beschädigen die Pumpe.
3: Aus der Richtung des Pumpeneinlasses gesehen, dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf
der Auslassöffnung).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage
sollte die Auslassöffnung nach oben zeigen.
5: Um Trockenlauf zu vermeiden (Luft bleibt im Laufrad stecken), sollte die Wasserauslassöffnung
vertikal oder im oberen Bereich des Laufrads sein (siehe Abbildung 1).
6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft
leicht abgeführt werden kann, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).
7: Kann nicht Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeit verwenden
Medium.
Temperaturparameter
Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, aber es verkürzt die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden, basierend auf der Nennspannung und 36℃(86°F) Umgebung
Temperatur.
■ Spannungsbereich
Nennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, aber übermäßige oder zu
niedrige Spannung und Temperatur beeinträchtigen die Lebensdauer des Motors, die Pumpe kann nicht
thermischer Strahlung ausgesetzt werden.
Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)
■ Elektrische Parameter
|
Arbeitsspannung
(VDC)
|
Nennleistung
(W)
|
Nennförderstrom
(L/H)
|
Abmessungen
(mm)
|
Gewicht
(g)
|
| 24V(18V-32V) |
240W |
Q=2800L/H,
H≥16M
|
190*90*157 |
2200g |
Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):
|
AMP282104
(Passender Stecker AMP282109-1)
|
1 |
2 |
| +24V |
GND |
| Drahtstärke |
Der am längsten verwendete Draht * |
| |
24V |
| 1,5 mm² |
16m |
| 2,5 mm² |
25m |
| 3 mm² |
31m |
| 4 mm² |
40m |
Empfohlene Drahtgröße ist (Basierend auf 3 % Spannungsabfall)
* Die Drahtlänge bedeutet die Entfernung von der Pumpe zur Batterie
■ Hinweise
1. Arbeitsumgebungstemperatur: -40℃--120℃, sollte während der Installation versucht werden, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasableitungsrohrsystemen und Motoren aufzuhalten, um die Arbeitsumgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte so nah wie möglich am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte verwenden Sie die Pumpe fernab der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie ein Verklemmen und Blockieren des Laufrads, um die Lebensdauer der Pumpe zu verkürzen
■ Leistungsparameter
Produkt-Tags:24VDC OWP-7000KL67 Hochdruck-Auto-Elektrowasserpumpe Max. Durchfluss 5500 l/h für BYD YUTONG BEV Bus
