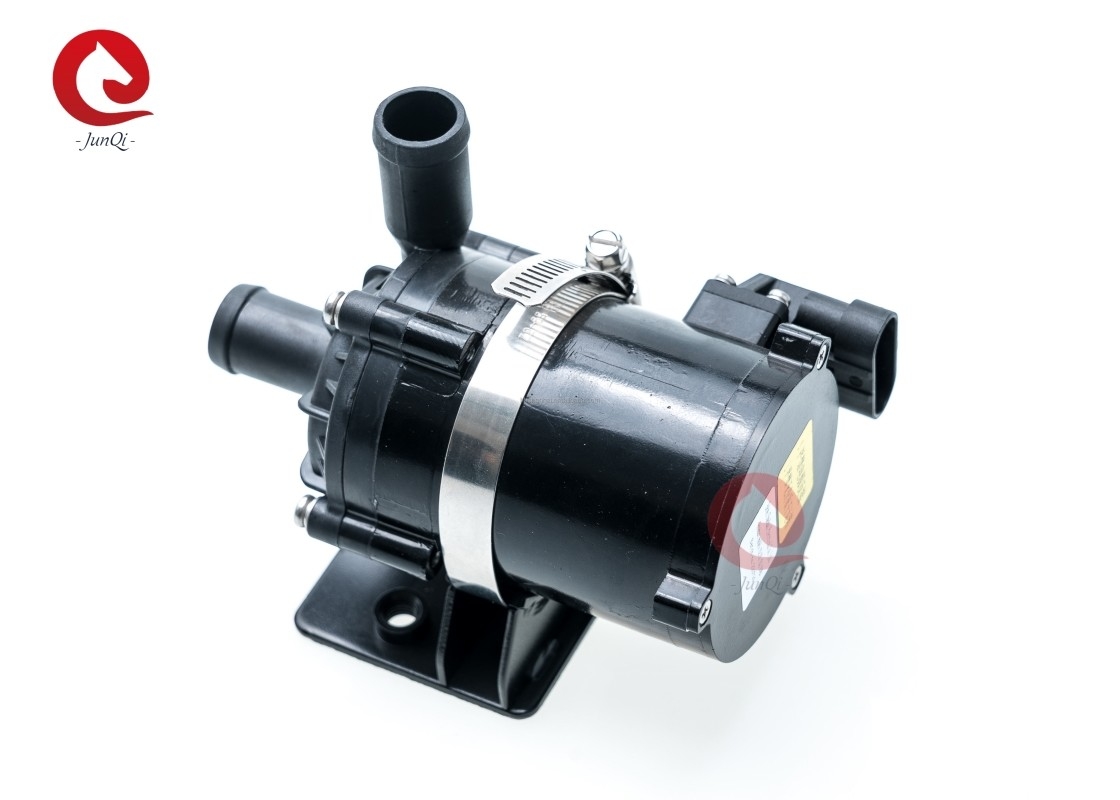

Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV

Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV

  • Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV
  • Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV
  • Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV
  • Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV
Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV
Produktdetails:
Herkunftsort: China
Markenname: junqi
Zertifizierung: IS9001, TS16949,CE
Modellnummer: DKB80
Zahlung und Versand AGB:
Min Bestellmenge: 5 SÄTZE
Preis: Negotialbe
Verpackung Informationen: Passend für den Export
Lieferzeit: Basis auf Auftrag,
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 1000set/Month
Kontakt
Ausführliche Produkt-Beschreibung
Modell: DKB80 Seris Material: Aluminiumlegierung
Spannung: 24VDC /12VDC Macht: 80W
Nenndurchfluss: 1800L/h Max Head: 10M
Anwendung: Hybrider Bus, Elektro-Mobile Theorie: Kreiselpumpe
Gebrauch: Kühlmittel
Markieren:

schwanzlose Bewegungswasser-Pumpe DC-80W

,

Bldc 12VDC Bewegungswasserpumpe

,

Schwanzlose Bewegungswasser-Pumpe DC-12VDC

HEV oder elektrische Wasserpumpe für Elektroautos,Kühlung der Batterie,Kühlmittelpumpe,Elektroautopumpe

DKB80-Reihe Automobil Elektrowasserpumpe

Stärkung/Zirkulation/Variable-Frequenz/Niedriglärm/Schildpumpe/PWM-Steuerung/Signalrückkopplung



♣ Anwendungen

Anwendbar für HEV (Hybrid-Elektrofahrzeuge), EV (Elektrofahrzeuge), Züge, Schiffe und andere Heiz- und Kühlkreislaufsysteme.



1. Motor des Hybrid-Elektrofahrzeugs (HEV), des Erweiterten Reichweiten-Elektrofahrzeugs (EREV) und Kühlzyklus des Steuerungssystems.

2. rein elektrische Kleinbusse Motor und Steuerungssystem Kühlzyklus, Batterie Hilfsheizungs- und Kühlzyklus.

3- Turbolader Kühlzyklus.

4Motorwasserkühlzyklus.

5. 12 kW Vorheizwasserkreislauf.

6. sonstige Verwendung von Kühlsystemen



♣ Merkmale

* Einstufige Zentrifugalpumpe

* Magnetkraftübertragung (Schildpumpenstruktur)

* Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

* Mit einem breiten Betriebstemperaturbereich

* PWM-Signalgeschwindigkeitssteuerung (optional PG-Signal-Rückkopplung)

* Mit konstanten Strömungssteuerung

* Umgekehrter Polaritätsschutz

* Trockenlaufschutz

* Überspannung, Überstromschutz

* Überlastung, Übertemperaturschutz

* Elektronische Bauteile für Fahrzeuge



♣ Technische Beschreibung (Teile, die mit der Flüssigkeit in Berührung kommen)

Gehäuse des Pumpenkopfes: PPS+GF

Impeller: PPS+GF

Schildkavität: PPS+GF

Wellenlager: Kohlenstoffharzverbundwerkstoffe+ Zirkonie-Keramikwaschmaschine

Schacht: Hohlschacht aus Edelstahl

Rotor: Nylon-Injektionsverpackung

Siegelring: EPDM



♣ Antriebseinrichtung (einschließlich Motor)

Antriebselektromagnet: Magnet+Nylon-Injektionsverpackung

Schrauben und Muttern: SUS 304 aus rostfreiem Stahl

Fahrmotor: Bürstenloser Motor

Motordrahtrahmen: PPA+GF (weiß)

Gehäuse der Pumpe: Aluminiumlegierung

Klammer: SUS 304 aus Edelstahl

Klammerring: US 304 aus Edelstahl + Dämpferring aus Gummi

Wasserdicht nach IP67 (en60529)

Steckverbinder: 3 Pins oder 4 Pins (mit PG-Signal-Feedback)

Durchmesser der Düse:22.6 mm (innerer Durchmesser:16 mm)



♣ Modellspezifikationen

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)



Mit Montageklammer-Modell-Suffix: SR (z.B.:DKB80-12ASR)

Mit PG-Signal-Rückkopplungs-Pin-Modell-Suffix:PG (z. B.: DKB80-12APG)



♣ Montageanleitung

Bei den Pumpen der Baureihe DKB80 handelt es sich um Zentrifugalpumpen, die vorgefüllt werden müssen,

Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Drehreifen immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.



1: Die Pumpe darf nicht trocken laufen, auch wenn sie 30 Sekunden lang trocken laufen kann (nach 30 Sekunden Trockenlauf stoppt sie automatisch).auch die Abnutzung der Welle und des Wellenhülses erhöht.



2: Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.



3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).



4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).



5: Zur Vermeidung des Trockenlaufs (Luft in der Drehscheibe stecken bleiben) sollte der Ausgang der Wasserpumpe vertikal oder im oberen Teil der Drehscheibe sein (siehe Abbildung 1).



6: Das angeschlossene Rohr sollte vertikal (oder ohne Ellenbogen in 20cm) montiert werden, um die Luft leicht entladen zu lassen, das Auslassrohr sollte nicht weniger als 90 Grad verwendet werden

Ellenbogen (siehe Abbildung 2).



7: Verwenden Sie kein Meerwasser oder andere schwere Verunreinigungen mit großer Kornverunreinigung als Flüssigkeitsmedium.

1~2

♣ Temperaturparameter

Durchschnittliche Flüssigkeitstemperatur: -40°C bis +120°C (-40°F bis + 248°F)

Arbeitsumgebungstemperatur: -40°C bis +100°C (-40°F bis +212°F)

Aufbewahrungstemperatur: -40°C bis +70°C

(bis zu 100 °C, aber dies verkürzt die Lebensdauer)



♣ Systemdruck

-0,2 bis 2,5 bar (100°C).

Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.



♣ Spannungsbereich

Nennwasserpumpe 12V, Betriebsbereich 9V - 16V

Nennwasserpumpe 24V, Betriebsbereich 18V - 30V

Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..



Durchschnittliche Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit weniger als 60% Glykol)



♣ Elektrische Parameter

Betriebsspannung (VDC) Nennleistung (W) Höchstdurchfluss (L/H) Höchstkopf (M) Gewicht (g)
9V-16V(12V) 80 W 1800 l/h 10M 750 g
18V-30V(24V) 80 W 1800 l/h 10M 750 g


♣Konnektormodell und Pins

Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 1



Aufmerksamkeit

1. Betriebstemperatur: -40°C-120°C, sollte während der Installation versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungssystem und Motor zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur.

2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.

3. Um den Wasserabwehr zu verringern, sollte so weit wie möglich die Anzahl der Ellenbogen in der Rohrleitung in der Anlage reduziert werden, um sicherzustellen, daß keine Ellenbogen innerhalb von 20 cm von der Pumpe entfernt sind.

4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen

5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren.



♣ Kurvendiagramm

Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 2

♣Gesamtmaße



Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 3Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 4

Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 5


Abkühlende zusätzliche 24 schwanzlose Bewegungswasser-Pumpe 80W DC-12VDC für Heizungszirkulation HEV EV 6

Kühlmittel 12/24VDC 80W Elektrowasserpumpe Bilder
