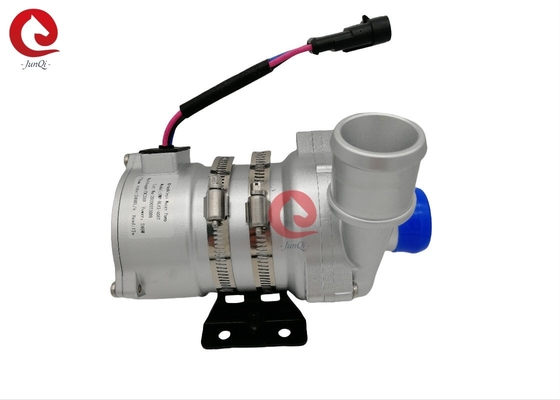

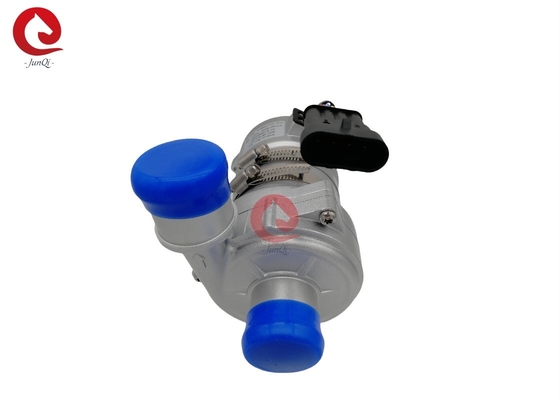

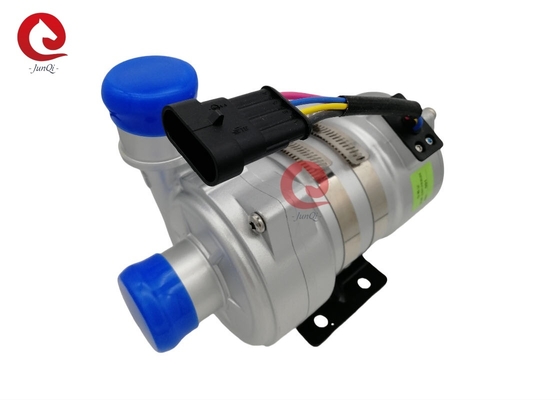

240W PWM Bürstenloser DC-Motor Wasserpumpe JP-BL43-408T für EV-Batteriekühlung

DC 24 V 240W Kfz-Elektro-Brushless-Motor-Wasserpumpe für BEV-Bus / PHEV-Fahrzeuge Kühlmittelzirkulation mit PWM

Boosten/Zirkulation/Variable-Frequenz/Geräuscharm/Kreiselpumpe

PWM-Steuerung/Fehlerdiagnose

■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-Personenkraftwagen, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.


■ Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
Pumpenkopfgehäuse: Aluminiumdruckgusslegierungen
Laufrad: PPS+GF
Schutzkammer: PPS+GF
Wellenschutz: Carborundum-Verbundwerkstoffe
Welle: Edelstahl (3CR14)-Welle
Magnetgehäuse: PPS-Kunststoffverkapselung
Dichtungsring: EPDM
EMV: Klasse 3
Geräuschpegel:≤61dB

■ Antriebsvorrichtung (einschließlich Motor)
Antriebsrotor: PPS-Kunststoffverkapselter Magnet
Schrauben und Muttern: Edelstahl SUS 304
Antriebsmotor: bürstenloser Gleichstrommotor
Motor-Drahtrahmen: PPA GF
Pumpengehäuse: Aluminiumdruckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.

Halterung: Stahl
Halterungsbügel: US 304 Edelstahl
Wasserdichtigkeit basierend auf IP68-Bewertung (en60529)
Steckermodell: AMP282106-1 (passender Stecker AMP282088-1)
Düsendurchmesser: 38 mm (1,5 Zoll)



■ Montageanleitung
Pumpen der Serie JP-BL43-408T sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.

1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht außerdem den Abrieb an Welle und Wellenschutz.

2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen Schlauch mit kleinerem Durchmesser am Pumpeneinlass verwenden, gelangt aufgrund des Unterdrucks in der Pumpe leichter Außenluft durch die Leitung in die Pumpe, was die Pumpenleistung beeinträchtigt, und auch Luftblasen beschädigen die Pumpe.

3: Aus Sicht des Pumpeneinlasses dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil am Auslass).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage sollte der Auslass nach oben zeigen.

5: Um Trockenlauf zu vermeiden (Luft bleibt im Laufrad stecken), sollte der Auslass der Wasserpumpe vertikal oder oberhalb des Laufrads liegen. (siehe Abbildung 1)

6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft leicht entweichen kann. Das Auslassrohr sollte keinen Bogen von weniger als 90 Grad verwenden (siehe Abbildung 2).

7: Verwenden Sie kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeitsmedium.




■ Temperatur Parameter
Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis + 185°F)
Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■ Spannungsbereich
Nennwert 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirken sich übermäßige oder zu niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus, die Pumpe darf keiner thermischen Strahlung ausgesetzt werden.

Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)


■ Elektrischer Parameter

Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):

■PWM-Zeichen





Empfohlene Drahtgröße ist (Basierend auf 3 % Spannungsabfall)
*Die Drahtlänge bedeutet die Entfernung von der Pumpe zur Batterie



■ Hinweise
1. Arbeitsumgebungstemperatur: -40℃--120℃, sollte während der Installation versuchen, sich nicht in der Nähe von Drei-Elemente-Katalysatoren, Gasentladungsrohrsystemen und dem Motor aufzuhalten, um die Arbeitsumgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte verwenden Sie die Pumpe fernab der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie Verstopfungen und Laufradblockaden, um die Lebensdauer der Pumpe zu verkürzen

■ Leistungsparameter

■Außenabmessung
