Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | China |
| Markenname: | JunQi |
| Zertifizierung: | CE |
| Modellnummer: | 2HS8A |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Paket für den Export |
| Lieferzeit: | Wie bestätigt |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 2000 Sätze / Monat |
| Produktbezeichnung: | Schrittmotorfahrer | Geeignet für den Motortyp: | Zwei-Phasen-Schrittmotor 28-57 mm |
|---|---|---|---|
| Modell: | 2HS8A | Eingangsspannung: | 24-80V oder 20-60VAC |
| Spitzenstrom: | 2.0 bis 8.4A | Stromversorgung: | Gleichstromversorgung |
| Anwendung: | mittelgroße Automatisierungsausrüstung und -instrumente, wie z. B. Lithiumbatterienausrüstung, 3C-el | ||
| Hervorheben: | 80VDC-Digitalsteigertauchen,8.4A Digitaler Stufentauchgang,24V digitaler Stufentauch |
||

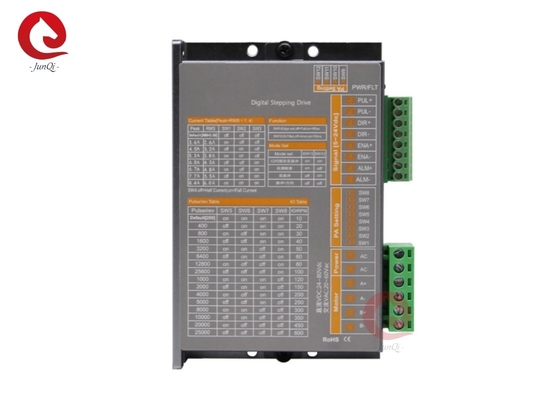

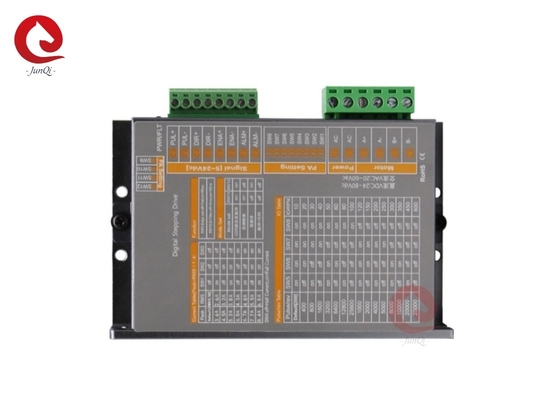

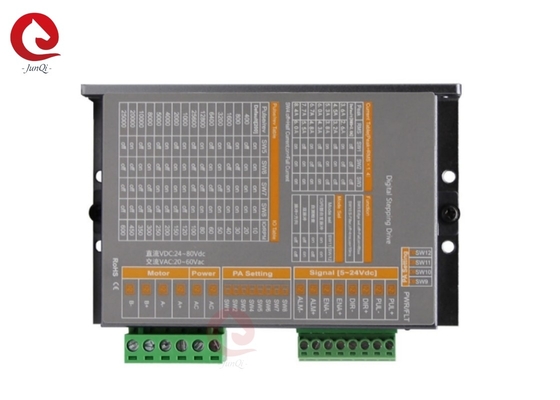

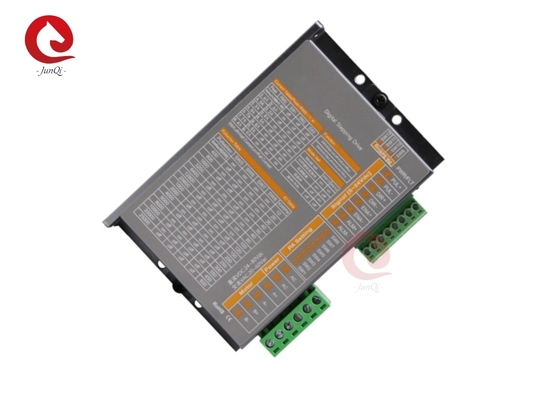

Junqi 24V~80VDC Strom2.0A~8.4A Digitales Stufentauchen für 4,6,8-Draht 2-Phasen-Schrittmotor
Eigenschaften
1. Neue 32-Bit-DSP-Technologie
2. Ultra-niedrige Schwingungsgeräusche
3. eingebaute hohe Unterteilung
4. Funktion für die automatische Einstellung von Parametern
5Die Steuerung des Wechselstroms reduziert die Wärmeerzeugung des Motors erheblich.
6. Automatische Stromauflösung im Ruhezustand
7. Kann 4, 6, 8-Draht 2-Phasen-Schrittmotor fahren
8. Fotoelektrische Isolierung, Alarmausgabe
9. Impulsresponsfrequenz bis zu 500KHz (fabrik standard 200KHz)
10. Spannungsbereich DC24-80VDC oder AC20-60VAC
11Die aktuelle Einstellung ist bequem und kann zwischen 2.0-8.4A ausgewählt werden
12Untermengenbereich 200-15200, höhere Untermengen sind anpassbar
13Es hat die Schutzfunktionen von Überspannung, Unterspannung und Überstrom.
14Es verfügt über steigende/fallende Kante, IO-Steuerung spontaner Puls, Einzel-/Doppel-Puls, hohe Reaktionsgeschwindigkeit/Hinggeschwindigkeit und geringe Vibration, Selbstmessfunktion.
Elektrische Eigenschaften:
| Beschreibung | 2HS8A | |||
| Mindestwert | Typischer Wert | Höchstwert | Einheit | |
| Kontinuierlicher Ausgangsstrom | 2.0 | 8.4 | Eine | |
| Stromversorgungsspannung ((DC/AC) | 24/20 | 24/36/48 | 80/60 | Vdc/Vac |
| Logischer Eingangsstrom | 6 | 10 | 16 | mA |
| Logische Eingangsspannung | 5 | 5 | 24 | Vdc |
| Pulsfrequenz | 0 | - | 200 | KHz |
| Hochspannweite | 1.5 | - | - | US-amerikanische |
| Widerstand gegen Isolierung | 100 | - | - | MΩ |
Aktuelle Auswahl:
| Höchststand | RMS | SW1 | SW2 | SW3 |
| Standardeinstellung ((RMS=2.0A) | abgeschaltet | abgeschaltet | abgeschaltet | |
| 3.6A | 2.6A | auf | abgeschaltet | abgeschaltet |
| 4.5A | 3.2A | abgeschaltet | auf | abgeschaltet |
| 5.3A | 3.8A | auf | auf | abgeschaltet |
| 6.0A | 4.3A | abgeschaltet | abgeschaltet | auf |
| 6.7A | 4.8A | auf | abgeschaltet | auf |
| 7.7A | 5.5A | abgeschaltet | auf | auf |
| 8.4A | 6.0A | auf | auf | auf |
HINWEIS: SW4 ist eine Funktion mit halbem Strom, wenn SW4 = ausgeschaltet, für halben Strom, wenn SW4 = eingeschaltet, statischer Stromzustand für die Vollstromsperrungsachse.
Mikroschritt-Auswahl:
| Impulse/Umdrehungen | SW9 | SW10 | SW11 | SW12 | IO/RPM |
| Zahlungsunfähigkeit ((200) | auf | auf | auf | auf | 10 |
| 400 | abgeschaltet | auf | auf | auf | 20 |
| 800 | auf | abgeschaltet | auf |
auf |
30 |
| 1600 | abgeschaltet | abgeschaltet | auf | auf | 40 |
| 3200 | auf | auf | abgeschaltet | auf | 50 |
| 6400 | abgeschaltet | auf | abgeschaltet | auf | 60 |
| 12800 | auf | abgeschaltet | abgeschaltet | auf | 80 |
| 25600 | abgeschaltet | abgeschaltet | abgeschaltet | auf | 100 |
| 1000 | auf | auf | auf | abgeschaltet | 120 |
| 2000 | abgeschaltet | auf | auf | abgeschaltet | 150 |
| 4000 | auf | abgeschaltet | auf | abgeschaltet | 200 |
| 5000 | abgeschaltet | abgeschaltet | auf | abgeschaltet | 250 |
| 8000 | auf | auf | abgeschaltet | abgeschaltet | 300 |
| 10000 | abgeschaltet | auf | abgeschaltet | abgeschaltet | 350 |
| 20000 | auf | abgeschaltet | abgeschaltet | abgeschaltet | 450 |
| 25000 | abgeschaltet | abgeschaltet | abgeschaltet | abgeschaltet | 600 |
Einstellung der Treiberfunktionen:
| Modus sel | SW11 | SW12 |
| IO interne Spontane Puls | auf | auf |
| Selbstprüfung | auf | abgeschaltet |
| Doppelpuls | abgeschaltet | auf |
| PLU+ DIR | abgeschaltet | abgeschaltet |
|
SW9: Edge sel, aus = Fall, auf = Aufstieg SW10: S-Filter, aus = 4ms; an = 10ms |
||

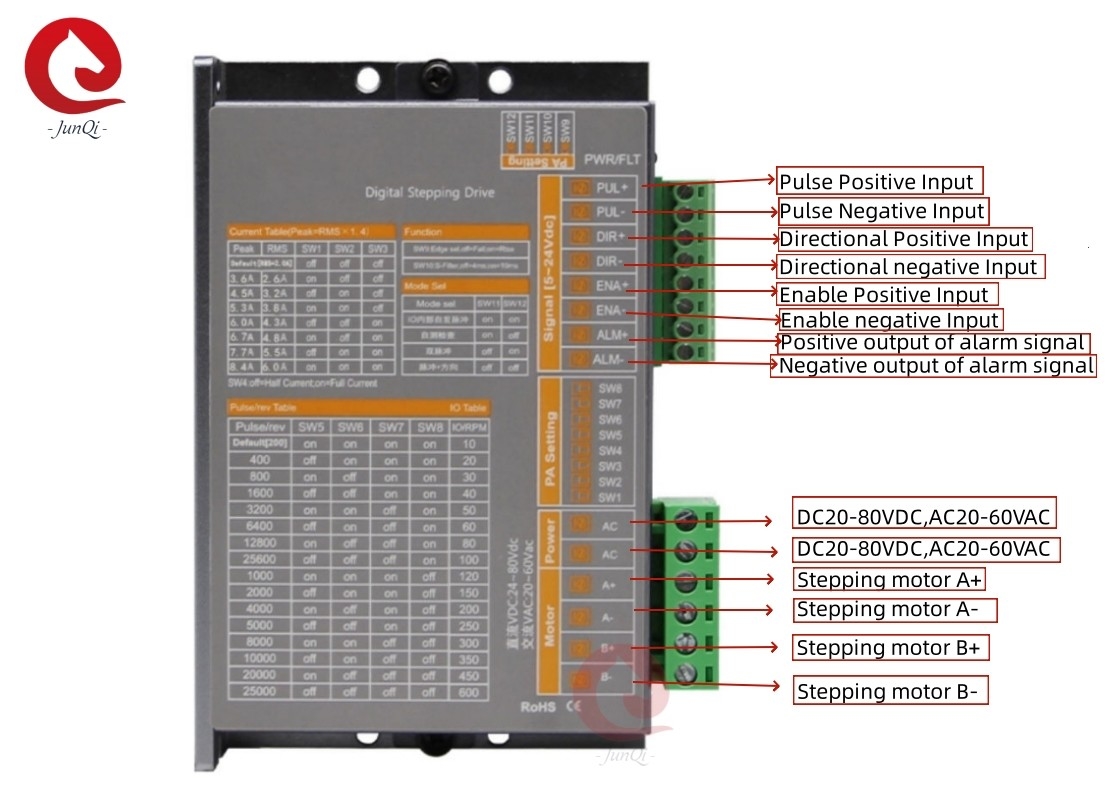

Fahrerkonfigurationsdiagramm:
Mechanische Abmessungen (mm):
Anwendung:
Es kann in einer Vielzahl von kleinräumigen Automatisierungsgeräten und -instrumenten wie Etikettiermaschinen, Schneidmaschinen, Verpackungsmaschinen, Zeichnungsmaschinen, Gravurmaschinen,CNC-Maschine usw.Es funktioniert auch immer gut, wenn es in Geräten verwendet wird, die eine geringe Vibration, geräuscharme, hohe Präzision und hohe Geschwindigkeit erfordern.
Transportmittel:
Derzeit unterstützt unser Unternehmen eine Vielzahl von Verkehrsträgern, oder nach den Bedürfnissen des Kunden, um das Transportmittel zu wählen.
Häufige Fragen:
1.Kann ich zuerst ein paar Proben bekommen?
A: Natürlich.Wir freuen uns, Ihnen Proben für Ihren Scheck anbieten zu können.
2.F: Haben Sie die Produkte auf Lager?
A: Unsere Produkte werden nach Ihrer Bestellung hergestellt, außer den normalen Produkten.
3.F: Wie ist die Lieferzeit?
A: Es dauert in der Regel ca. 7 Werktage, aber die genaue Lieferzeit kann für verschiedene Bestellungen oder zu verschiedenen Zeiten unterschiedlich sein.
4.F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?
A: Qualität hat höchste Priorität. Wir legen immer großen Wert auf die Qualitätskontrolle von Anfang bis Ende der Produktion. Jedes Produkt wird vollständig zusammengebaut und vor dem Verpacken sorgfältig getestet.
