Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.

|
| Herkunftsort: | China |
| Markenname: | JUNQI |
| Zertifizierung: | CE,ROHS, UL |
| Modellnummer: | BLSD4850DC-2Q-H |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | PE bag+ Karton |
| Lieferzeit: | 5-10 Tage |
| Zahlungsbedingungen: | T/T, L/C, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000sets/day |
| Produktbezeichnung: | Schwanzloser DC-Lokführer | Betriebsspannung: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Spitzenstrom: | 50A | Setzen Sie gegenwärtiges fort: | 25A |
| Ausgangsleistung: | 1200 W | Führungsgröße: | 0~5V/PWM/Frequency |
| Anwendung: | BLDC-Motor mit Hallsensoren | ||
| Hervorheben: | 1200W BLDC-Treiber,Hall-Sensor BLDC-Treiber,48VDC Bürstenloser Gleichstrommotor |
||

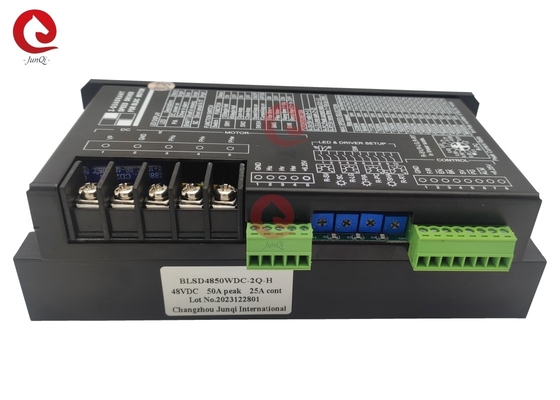

Breite Spannungsbreite 17~56VDC Kontinuierstrom 25A 1200W BLDC-Treiber Für 48VDC 3Phase Hall Sensor Bürstenloser Gleichstrommotor
Eigenschaften:
1. Oberflächenmontagetechnologie, kleine Größe, hoher Strom
2. 2-Quadranten-PI-Schließschleife zur Steuerung von Geschwindigkeit oder Strom mit guter Linearität.
3. Variable Parameter-Einstellungen für verschiedene Motoren.
4. Steuerungsfunktionen des sicheren Rückwärts, des sicheren Starts, des aktivierten, der Bremsenden, der Geschwindigkeitsreferenz- und der Ausgangsfunktionen des Geschwindigkeitsimpulses (PG), Alarm. Kurzkreislauf- und Übertemperaturschutz.
5- Drei Arten von Referenz-Eingängen: analoge Spannung, PWM, Frequenz.
6Geeignet für 3-Phasen-BLDC-Motoren mit Hallensoren.
7. Verwendung von Chips in industrieller Qualität.
Modell und Spezifikation:
| Modell |
Spannung (VDC) |
Ich höre (A) |
Ich zähle. (A) |
Das ist Po. (W) |
Referenzen Eingabe |
Größe (mm) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. |
12 V (17 ~ 56VDC) |
10 | 5 | 240 |
0 bis 5 V/ PWM/ Häufigkeit |
W82.5,L162,H29 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 20 | 10 | 480 | W82.5,L162,H29 | ||
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Nummern für Fahrer:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC-Schnellfahrer
24: Nennspannung ((VDC)
35: Höchststromgrenze (A)
Dies ist der Fall, wenn die Leistung des Geräts mit einer normalen Gleichspannung überschritten wird.
2Q: 2-Quadranten-Fahrmodus
H: H-Serie ((Hochstrom und variable Parameter)
T=-40~+65°C Ta, nicht gekennzeichnet=-10~+45°C Ta
P=0~3KHz Puls Eingang bei SV, Unlabelled=0~5V bei SV
Hinweis:
1.Auswahl des Spitzenstroms des Fahrers:Wenn der Nennstrom Ir des Motors angegeben ist, dann Ip ((A)- Ich weiß.2* Ir ((A)
Wenn die Nennleistung des Motors Pr ((W) angegeben ist, dann Ip ((A)¥4*Pr/Vr. Vr(V) ist die Nennspannung des Motors
2Fahrquadrant:Die Treiber werden nur im I&III-Quadranten verwendet.
3Frequenz-Eingabe:Das F-V-Übertragungsmodul kann für die Frequenzsteuerung ((0-3KHz/TTL) am SV-Anschluss dem Treiber hinzugefügt werden
4. Bremsbetrieb:Wenn der BK-Anschluss auf niedrigem Niveau geschaltet wird, wird der Motor schnell nicht mehr laufen, da die Wicklungen durch die unteren MOSFETs verkürzt werden.Die Drehzahl des Motors beim Bremsen darf die Sicherheitsbremsgeschwindigkeit Ns nicht überschreiten (siehe Anschlussdiagramm).
5Störungen durch Leitungen:Die Hall-Signale können durch Wechselstrom in Wicklungsleitungen gestört werden, wenn die Länge mehr als 50 mm beträgt.Es ist besser, abgeschirmte Leitungen zu benutzen..
6Motorische Verletzungen:Hallesensoren an Windungen/Hallensoren an Motor Cse/Windungen an Motorgehäuse
Isolationswiderstand> 100 MOhm@500VDC
Dielektrische Festigkeit < 1mA@500VAC/50-60Hz/1 Minute
Typische Verbindung:
Mechanische Größe:
Bild Details:
