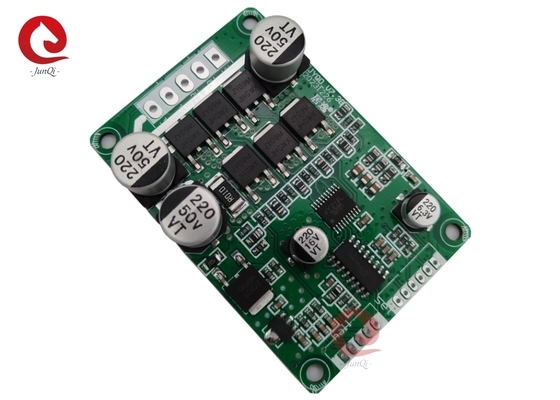

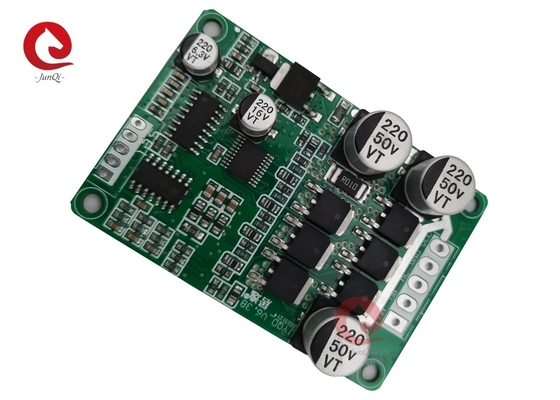

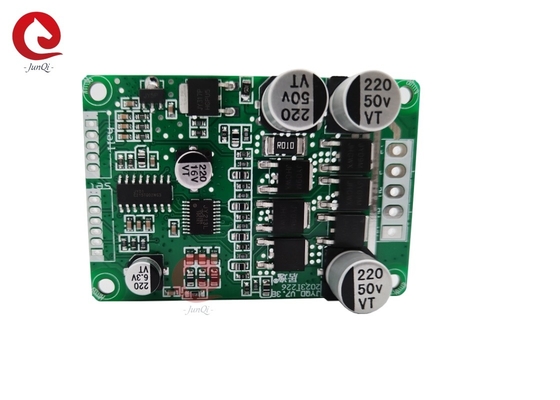

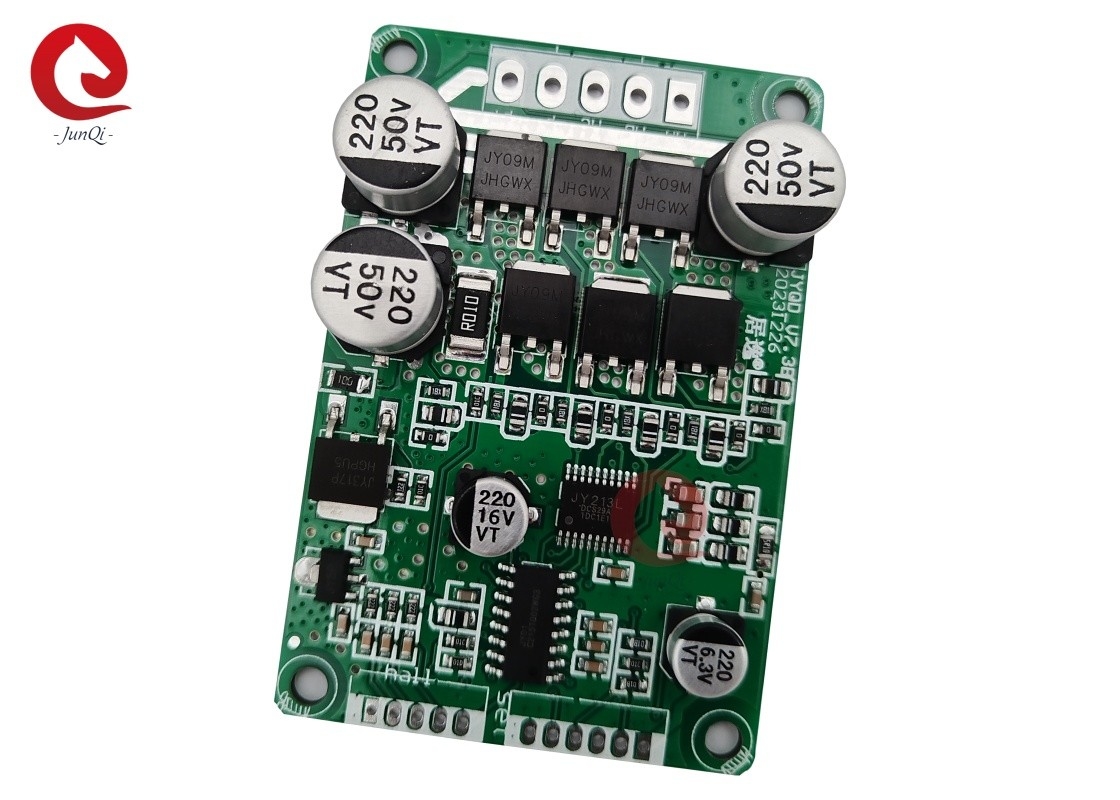

JYQD_V7.3B Spannung 7~48V Maximalstrom 10A Antriebsleistung weniger als 200W Hallsensoren BLDC-Motor

JYQD_V7.3B Spannung 7~48V Maximalstrom 10A Antriebsleistung weniger als 200W Hallsensoren BLDC-Motor

Beschreibung:

Anwendungsbemerkungen:

1Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den vom Fahrerbrett angegebenen Bereich nicht überschreiten dürfen.

2. Dieses Antriebsbrett eignet sich für 120° Hall-Bürstenlose Gleichstrommotoren. Nicht alle Hersteller entsprechen den Linienfolgen des Antriebsbretts.Kunden können die Hall-Liniensequenz oder die Motordreiphasen-Liniensequenz entsprechend der tatsächlichen Situation anpassenErreichen Sie den besten Fahreffekt.

3. JYQD_V7.3B Antriebsbrett ist nackt Brett, Antriebsleistung unter 100W Motor muss keine Wärmeableitung zu zwingen, müssen die normale Belüftung sicherstellen.

4Der 5V-Ausgangsanschluss auf der Steuerplatine darf nicht an externe elektrische Geräte angeschlossen werden.Es ist nur geeignet, um externe Potentiometer und Schalter für die Geschwindigkeitsregelung und Umkehrung an diesem Brett anzuschließen.

5Das Signal auf der JYQD_V7.3B-Treiberplatte ist das Motorgeschwindigkeits-Impuls-Ausgangssignal und der Ausgangsstrom ist kleiner als 5 mA.

WiringConnection-Diagramm:

Beschreibung der Häfen:

1. HALL-Sensoranschluss
GND Hallen negativem Pol
Hc Hall Hc
Hb Hall Hb
Ha Hall Ha
5V Hallpositivpol

2- Steuerung des Hafens.
GND Verwendet für die interne Steuerung des Fahrers
Analogspannungsgeschwindigkeitsregulierung 0V-5V Geschwindigkeitsregulierung,lineare Geschwindigkeitsregulierung von niedrig auf hoch.
Analogspannungsgeschwindigkeitsregulierung 0V-5V Geschwindigkeitsregulierung, lineare Geschwindigkeitsregulierung von niedrig auf hoch.Die PWM-Geschwindigkeitsregelung muss mit dem Fahrernat verankert werden..
Signal Motorgeschwindigkeits-Impulssignal-Ausgangsanschluss, 5V-Impulssignal
EL
5V Steuerungsanlage interne Ausgangsspannung, externes Potentiometer oder Schalter zur Drehzahlregelung und zum Rückwärtsfahren.

3Stromanschluss.
P+ DC +
P- DC -
MC Motorische Phase C
MB Motorische Phase B
MA Motorische Phase A

4Bitte achten Sie darauf, dass der Motorphasenkabel und der Hallkabel nicht zu lang sind. Es wird Signalstörungen verursachen, wenn der Kabel zu lang ist.

5Der Abstand zwischen dem Steuerausgang und dem Netzteil beträgt 2,0 mm bzw. 3,96 mm.

6.Beachten Sie die Isolierung des Antriebsbrettes beim Hinzufügen oder Anbringen von Kühlkörpern.

Abmessungen ((mm):
