Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
Herkunftsort: | CHINA |
Markenname: | Junqi |
Zertifizierung: | ISO9001 |
Modellnummer: | JYQD_V7.3B |
Min Bestellmenge: | 2 Stück (Proben verfügbar) |
---|---|
Preis: | Verhandelbar |
Verpackung Informationen: | Reihe für den Export |
Lieferzeit: | hängen Sie von der Auftragsquantität /Negotiable ab |
Zahlungsbedingungen: | T/T, Paypal |
Versorgungsmaterial-Fähigkeit: | 10000PCS pro Monat |
Voltage: | 7V/12V/24V/36V/48V | Type: | Brushless DC Motor |
---|---|---|---|
I cont: | 8A | Max Current: | 10A |
Drive Motor Power: | Less than 200W | Place of origin: | China |
Speed Control: | PWM/ Analog voltage | ||
Hervorheben: | 10A Hall-Sensor BLDC-Motor,200W Hall-Sensor BLDC-Motor,7-48V Hall-Sensor BLDC-Motor |

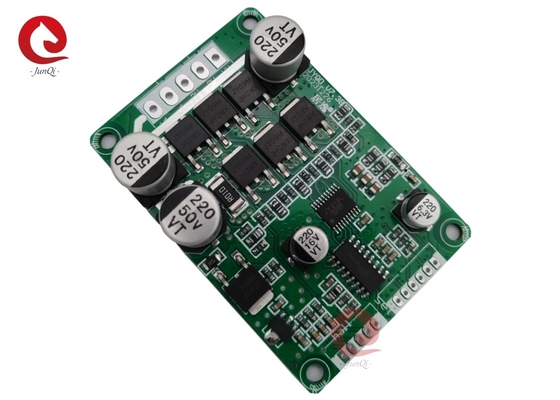

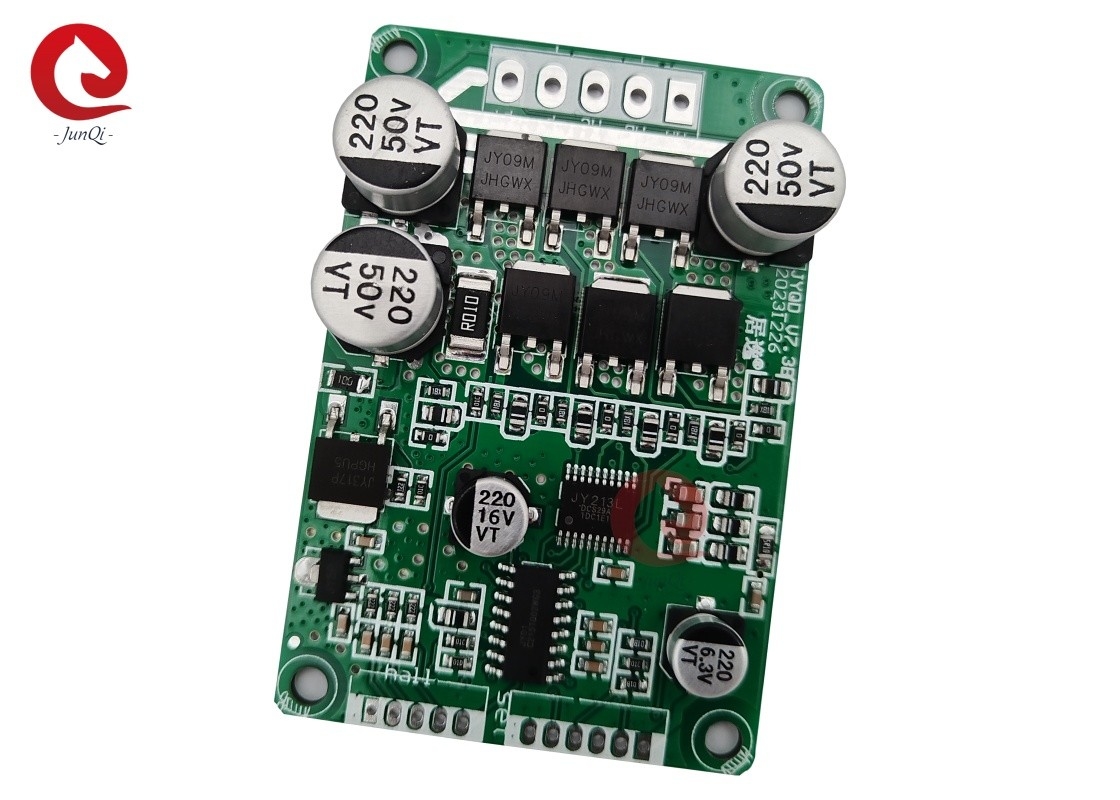

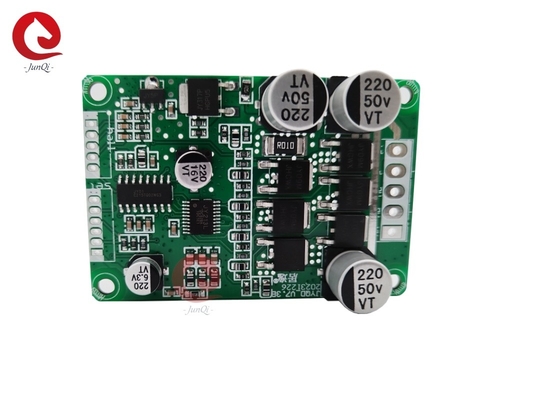

JYQD_V7.3B Spannung 7~48V Max. Strom 10A Antriebsleistung Weniger als 200W Hall-Sensoren BLDC-Motor
Beschreibung:
Anwendungshinweise:
1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den vom Treiberboard angegebenen Bereich nicht überschreiten.
2. Dieses Treiberboard ist für 120-Grad-Hall-Bürstenlose-DC-Motoren geeignet. Nicht alle Leitungssequenzen der Hersteller entsprechen den Leitungssequenzen des Treiberboards. Kunden können die Hall-Leitungssequenz oder die dreiphasige Leitungssequenz des Motors entsprechend der tatsächlichen Situation anpassen, um den besten Antriebseffekt zu erzielen.
3. Das JYQD_V7.3B Treiberboard ist eine nackte Platine, Motoren mit einer Antriebsleistung unter 100W benötigen keine erzwungene Wärmeableitung, es ist jedoch eine normale Belüftung sicherzustellen.
4. Der 5V-Ausgangsanschluss auf dem Treiberboard darf nicht an externe elektrische Geräte angeschlossen werden. Er ist nur für den Anschluss externer Potentiometer und Schalter an dieses Board zur Drehzahlregelung und -umkehrung geeignet.
5. Das Signal auf dem JYQD_V7.3B Treiberboard ist das Motor-Drehzahl-Impulsausgangssignal, und der Ausgangsstrom beträgt weniger als 5mA.
Anschlussdiagramm:
Anschlussbeschreibungen:
1. HALL-Sensoranschluss
GND — Hall-Minuspol
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Hall-Pluspol
2. Steueranschluss
GND — Für die interne Steuerung des Treiberboards
VR — Drehzahlregelanschluss. Analoge Spannungsdrehzahlregelung 0V-5V Drehzahlregelung, lineare Drehzahlregelung von niedrig nach hoch. PWM-Drehzahlregelung muss mit dem Treiberboard geerdet werden.
Z/F — Drehrichtungssteueranschlüsse. Analoge Spannungsdrehzahlregelung 0V-5V Drehzahlregelung, lineare Drehzahlregelung von niedrig nach hoch. PWM-Drehzahlregelung muss mit dem Treiberboard geerdet werden.
Signal — Motor-Drehzahl-Impulssignalausgangsanschluss, 5V-Impulssignal
EL — Freigabeanschlusssteuerung. Schließen Sie 5V an, um den Betrieb zu ermöglichen, schließen Sie GND an, um den Betrieb zu verbieten.
5V — Interne Ausgangsspannung des Treiberboards, externes Potentiometer oder Schalter zur Drehzahleinstellung und Umkehrung.
3. Stromanschluss
P+ — DC +
P- — DC -
MC — Motor Phase C
MB — Motor Phase B
MA — Motor Phase A
4. Bitte achten Sie darauf, dass das Motorphasenkabel und das Hall-Kabel nicht zu lang sind. Dies führt zu Signalstörungen, wenn das Kabel zu lang ist.
5. Der Anschlussabstand des Steueranschlusses und des Stromanschlusses beträgt 2,0 mm bzw. 3,96 mm.
6. Achten Sie auf die Isolierung des Treiberboards, wenn Sie Kühlkörper hinzufügen oder diese platzieren.
Abmessungen (mm):
