Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | CHINA |
| Markenname: | JUNQI |
| Zertifizierung: | CE,ROHS, UL |
| Modellnummer: | BLSD3610DC-2Q-N/BLSD3620DC-2Q-N/BLSD3630DC-2Q-N |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | KARTON DES PET-BAG+ |
| Lieferzeit: | 5-10 Tage |
| Zahlungsbedingungen: | T/T, L/C, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000sets/day |
| Produkt-Name: | Schwanzloser DC-Lokführer | Funktionsspannung: | 36VDC (27~45VDC) |
|---|---|---|---|
| Spitzenstrom: | 2.5A/5A/7.5A/10A/15A | Setzen Sie gegenwärtiges fort: | 5A/10A/15A/20A/30A |
| Spitzenleistung: | 90W/180W/270W/360W/540W | Führungsgröße: | 0~5v/PWM/Frequency |
| Hervorheben: | NEMA17 Burshless DC-Lokführer,36VDC Burshless DC-Lokführer,Hall Sensors 3 Motoren der Phasen-BLDC |
||

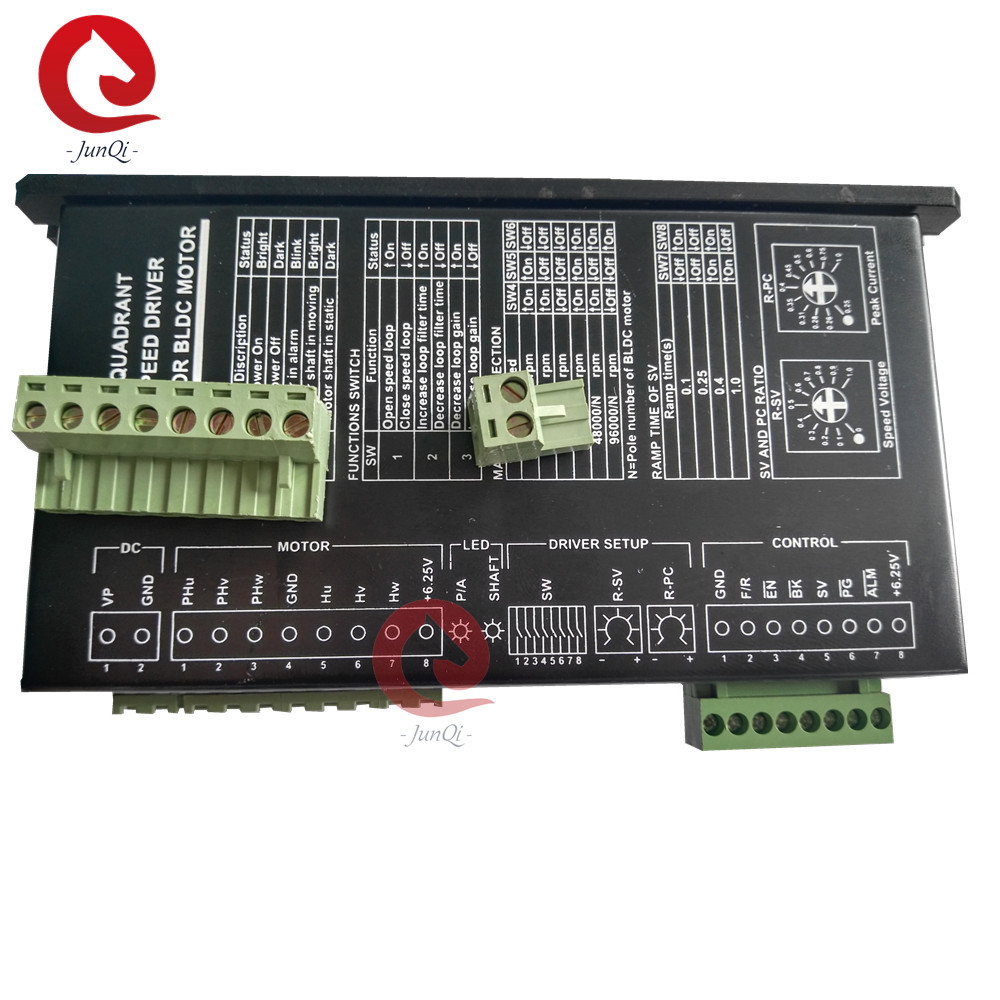

36VDC 540W Burshless DC-Lokführer für NEMA17, NEMA23, Motor 3phase BLDC mit Hallen-Sensoren
Eigenschaften:
1. Oberfläche-Bergtechnologie, kleiner, hoher Strom
2. geschlossene Steuerung PUs 2-Quadrant der Geschwindigkeit oder des Stroms mit guten Linearitäten.
3. Variable Parametereinstellungen für verschiedene Motoren.
4. Kontrollfunktionen von F/R, Hinweis und Ausgabefunktionen des Geschwindigkeitsimpulses (SEITE), Warnung ermöglichen, bremsen, beschleunigen. über Temperaturschutz.
5. Drei Arten Führungsgrößen: Analogspannung, PWM, Frequenz.
6. Passend für 3-phasige BLDC-Motoren mit Hallen-Sensoren.
7. Gebrauch der industriellen Gradchips.
Modell und Spezifikation:
| Modell |
Spannung (VDC) |
Ich Höchst (a) |
Ich fort. (a) |
PO (W) |
Hinweis Input |
Größe (Millimeter) |
| BLSD1205DC-2Q-N |
12 (9-15) |
5 | 2,5 | 30 |
0~5v/ PWM/ Frequenz |
W82.5, L162, H29 |
| BLSD1210DC-2Q-N | 10 | 5 | 60 | |||
| BLSD1215DC-2Q-N | 15 | 7,5 | 90 | |||
| BLSD1220DC-2Q-N | 20 | 10 | 120 | |||
| BLSD1230DC-2Q-N | 30 | 15 | 180 | |||
| BLSD2405DC-2Q-N |
24 (17~32) |
5 | 2,5 | 60 |
0~5v/ PWM/ Frequenz |
W82.5, L162, H29 |
| BLSD2410DC-2Q-N | 10 | 5 | 120 | |||
| BLSD2415DC-2Q-N | 15 | 7,5 | 180 | |||
| BLSD2420DC-2Q-N | 20 | 10 | 240 | |||
| BLSD2430DC-2Q-N | 30 | 15 | 360 | |||
| BLSD3605DC-2Q-N |
36 (27~45) |
5 | 2,5 | 90 |
0~5v/ PWM/ Frequenz |
W82.5, L162, H29 |
| BLSD3610DC-2Q-N | 10 | 5 | 180 | |||
| BLSD3615DC-2Q-N | 15 | 7,5 | 270 | |||
| BLSD3620DC-2Q-N | 20 | 10 | 360 | |||
| BLSD3630DC-2Q-N | 30 | 15 | 540 | |||
| BLSD4805DC-2Q-N |
48 (37~56) |
5 | 2,5 | 120 |
0~5v/ PWM/ Frequenz |
W82.5, L162, H29 |
| BLSD4810DC-2Q-N | 10 | 5 | 240 | |||
| BLSD4815DC-2Q-N | 15 | 7,5 | 360 | |||
| BLSD4820DC-2Q-N | 20 | 10 | 480 | |||
| BLSD4830DC-2Q-N | 30 | 15 | 720 |
Fahrer Numbering Information:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC-Geschwindigkeits-Fahrer
24: Nennspannung (VDC)
35: Höchststrombegrenzung (A)
DC=Normal-Gleichspannung, niedrige Gleichspannung LDC=Ultra, breite Gleichspannung WDC= ultra
2Q: 2-Quadrant, das Modus fährt
H: H-Reihe (hohe gegenwärtige und variable Parameter)
T=-40~+65℃ Ta, Unlabelled=-10~+45℃ Ta
P=0~3KHz-Impulsinput in SV, Unlabelled=0~5V in SV
Mitteilung:
1.Select Spitzenstrom des Fahrers: Wenn der Nennstrom Ir des Motors dargestellt wird, dann IP (A) ≧2*Ir(A)
Wenn die bewertete Spitzenleistung von Motorpr (W) wird, dann IP dargestellt (A) ≧4*Pr/Vr. Vr (V) ist die Nennspannung des Motors
2. Fahren des Quadranten: Die Fahrer werden nur in I&III-Quadranten benutzt.
3. Frequenzinput: Das F-V Übergangsmodul kann dem Fahrer zur Frequenzsteuerung (0-3KHz/TTL) an SV-Hafen hinzugefügt werden
4. Bremsoperation: Wenn BK-Hafen zum niedrigen Stand geschaltet wird, hört Motor auf, schnell zu laufen, indem er Wicklungen durch untere MOSFETs kurzschließt. Motordrehzahl am Bremsen darf Sicher-Bremse-Geschwindigkeit Ns nicht übersteigen (sehen das Schaltschema).
5. Störung von den Führungen: Der Hall, den Signale durch Schaltstrom in den Wicklungen gestört werden können, führt, wenn Länge mehr als 50mm ist. Tun Sie nicht verflechten Sie sich sie zusammen. Es ist besser, abgeschirmte Führungen zu benutzen.
6. Motor Insultaion: Hall-Sensoren zu den Wicklungs-/Hall-Sensoren, zum von Cse/von Wicklungen zu fahren, um Fall zu fahren
Isolierung Resistance> 100MOhm@500VDC
Dielektrische strength< Minute 1mA@500VAC/50-60Hz/1
Typische Verbindung:
Mechanische Größe:
Bild-Details:
