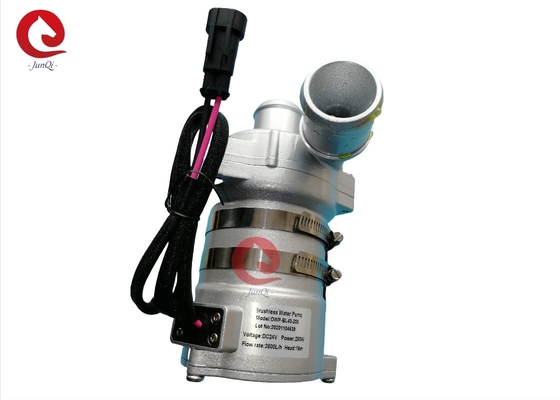

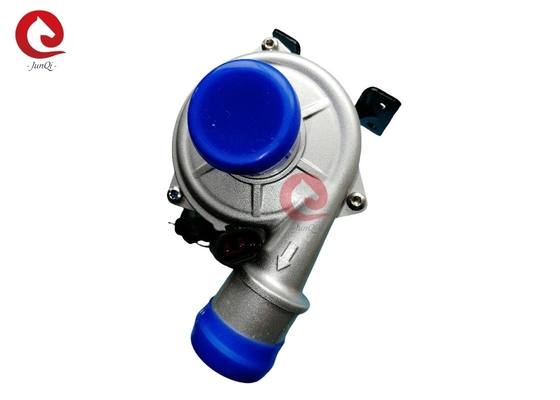

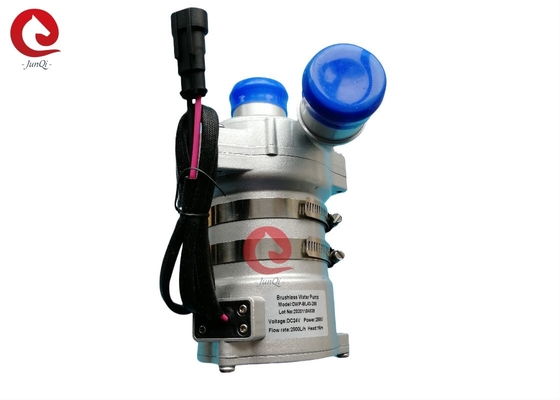

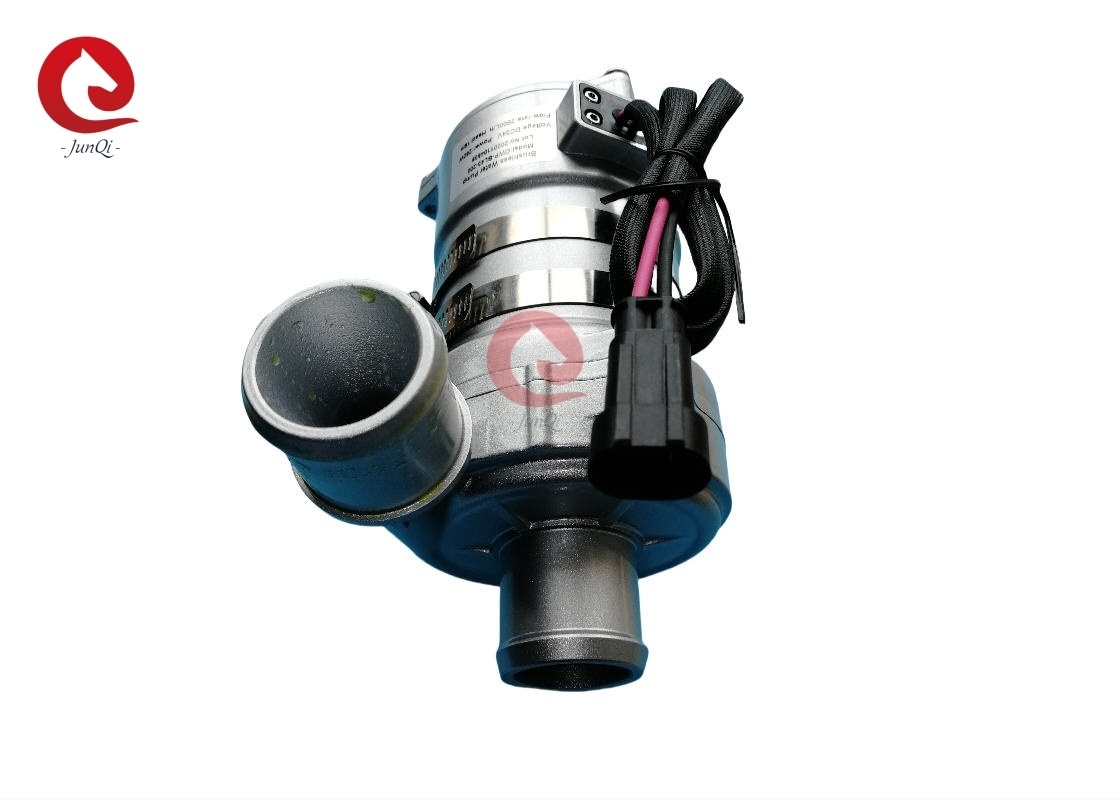

24VDC Junqi JP-BL43-200 Bürstenlose DC-Autowasserpumpe 2800LPH Durchflussrate für Motorkühlung

24VDC Junqi JP-BL43-200 Bürstenlose Gleichspannungswasserpumpe für Fahrzeuge zur Kühlung von Motoren

■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-Pkw, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.

■ Merkmale
◆ Zentrifugalpumpe
◆ Übertragung magnetischer Kräfte
◆ Brustloser Gleichstrommotor mit hohem Wirkungsgrad, geringem Stromverbrauch, hoher Wirkungsgrad und langer Lebensdauer.
◆ Mit einem breiten Betriebstemperaturbereich
◆ Steuerung der PWM-Signalgeschwindigkeit
◆ Ausgabe von Diagnosesignalen
◆ Mit ständiger Strömungsregelung
◆ Umgekehrter Polaritätsschutz
◆ Schutz vor Trockenlauf
◆ Überspannung und Überstromschutz
◆ Überlastung, Übertemperaturschutz

■ Technische Beschreibung (zusammenhängende Teile, die mit der Flüssigkeit in Berührung kommen)
Gehäuse für Pumpenköpfe: Druckguss aus Aluminiumlegierungen
Impeller: PPS+GF
Schildkavität: PPS+GF
Schachthülle: Verbundwerkstoffe aus Carborundum
Schacht: aus Edelstahl ((3CR14)
Magnetgehäuse: PPS-Kunststoffkapsel
Siegelring: EPDM
EMV: Stufe 3
Geräusche:≤ 61 dB

■ Antriebseinrichtung (einschließlich Motor)
Antriebsrotor: PPS-Kapselmagnet aus Kunststoff
Schrauben und Muttern: SUS 304 aus rostfreiem Stahl
Antriebsmotor: Bürstenloser Gleichstrommotor
Motordrahtrahmen: PPA GF
Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahlen und Anodisierung + PE-Pulverbeschichtung.

Klammer: aus Stahl
Klammerring: aus Edelstahl US 304
Wasserdicht nach IP68 (en60529)
Anschlussmodell: AMP282106-1 (gemäßgestellter Stecker AMP282088-1)
Durchmesser der Düse: 38 mm (1,5 Zoll)



■ Montageanleitung
JP-BL43-200-Pumpen sind Zentrifugalpumpen, die vorgefüllt werden müssen,
Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Rädling immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.

1: Die Pumpe darf nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlaufen stoppt sie automatisch), Trockenlaufen macht Lärm,auch die Abnutzung der Welle und des Wellenhülses erhöht.

2: Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.

3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).

5: Zur Vermeidung des Trockenlaufs (Luft in der Drehscheibe stecken bleiben) sollte der Ausgang der Wasserpumpe vertikal oder im oberen Teil der Drehscheibe sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft leicht entladen wird, das Auslassrohr darf nicht weniger als 90° Ellenbogen verwendet werden (siehe Abbildung 2).

7: Das Meerwasser oder andere schwere Verunreinigungen mit großen Körnchen Unreinheiten können nicht als Flüssigkeitsmedium verwendet werden.




■ Temperaturparameter
Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F)
Aufbewahrungstemperatur: -40°C bis +70°C
(bis zu 100 °C, aber dies verkürzt die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100°C).
Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.
■ Spannungsbereich
Nennwasserpumpe 24V, Betriebsbereich 18V - 32V
Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..

Flüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60% Glykol)


■ Elektrische Parameter

Modell des Steckers und entsprechende elektrische Eigenschaften (siehe Abbildung 3):

■ Aufmerksamkeit
1. Betriebstemperatur: -40°C-120°C, sollte versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungsrohrsystem und Motor während der Installation zu vermeiden,Sicherstellung der Arbeitsumgebungstemperatur.
2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren

■ Leistungsparameter



■Außendimensionen
