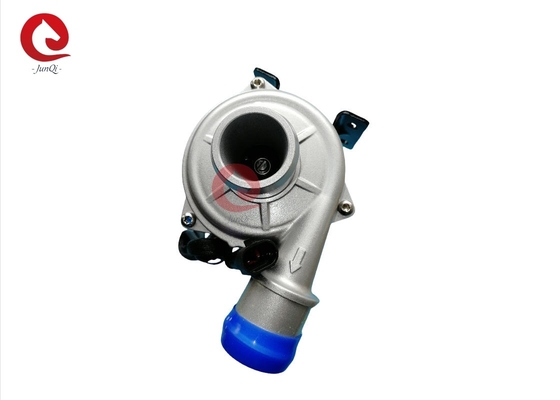

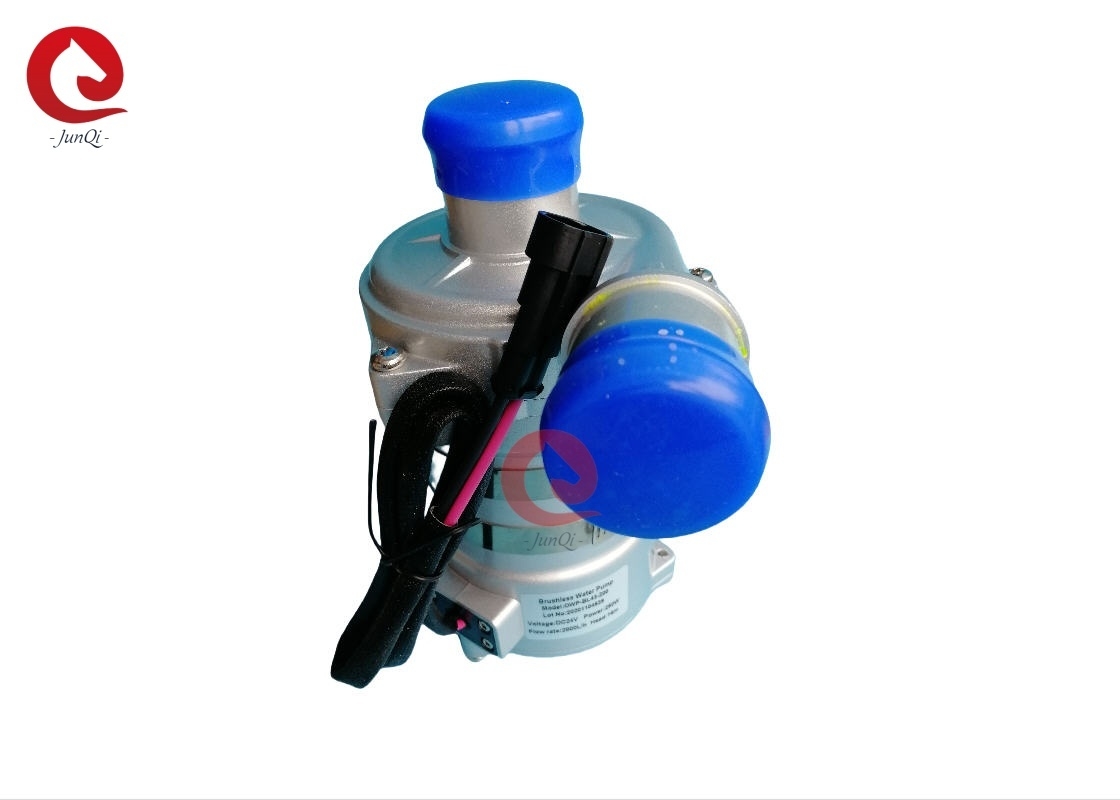

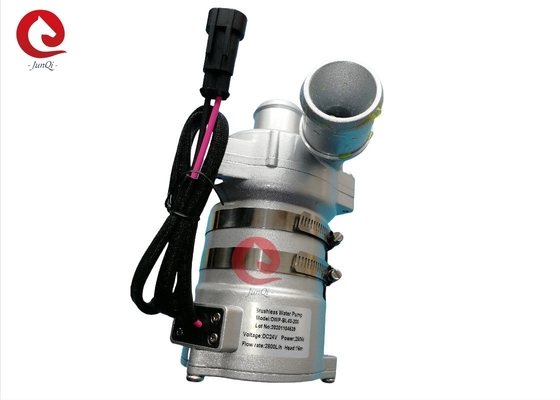

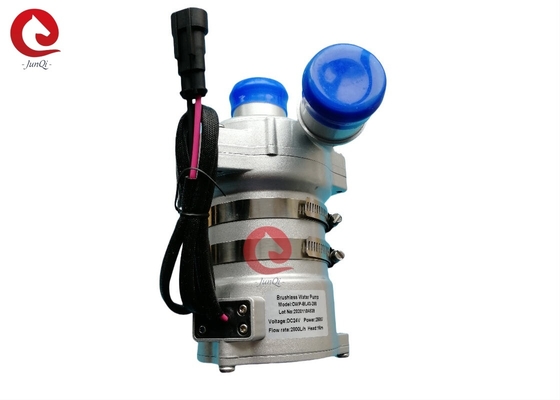

24VDC 250W 2800L/H Hochkopf Bürstenlose Dc-Wasserpumpe Elektrofahrzeuge Kühlung JP-BL43-200

24VDC 250W 2800L/H Durchfluss, bürstenlose DC-Wasserpumpe mit hohem Förderdruck, Kühlwasserpumpen für Elektrofahrzeuge

■ Anwendungen
Weit verbreitet in Hybridbussen, Hybrid-PKW, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.

■ Merkmale
◆ Kreiselpumpe
◆ Magnetkraftübertragung
◆ Hocheffizienter bürstenloser DC-Motor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
◆ Mit großem Betriebstemperaturbereich
◆ PWM-Signal-Drehzahlregelung
◆ Diagnose-Signalausgang
◆ Mit konstanter Durchflussregelung
◆ Verpolungsschutz
◆ Trockenlaufschutz
◆ Überspannungs-, Überstromschutz
◆ Überlast-, Übertemperaturschutz

■ Technische Beschreibung (Teile, die mit der Flüssigkeit in Kontakt kommen)
Pumpenkopfgehäuse: Aluminiumdruckgusslegierungen
Laufrad: PPS+GF
Schutzkammer: PPS+GF
Wellenschutz: Carborundum-Verbundwerkstoffe
Welle: Edelstahl (3CR14)-Welle
Magnetgehäuse: PPS-Kunststoffverkapselung
Dichtungsring: EPDM
EMV: Klasse 3
Geräuschpegel: ≤61dB

■ Antriebsvorrichtung (einschließlich Motor)
Antriebsrotor: PPS-kunststoffverkapselter Magnet
Schrauben und Muttern: Edelstahl SUS 304
Antriebsmotor: bürstenloser DC-Motor
Motor-Drahtrahmen: PPA GF
Pumpengehäuse: Aluminiumdruckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.

Halterung: Stahl
Halterungsbügel: Edelstahl US 304
Wasserdicht gemäß IP68-Schutzart (en60529)
Steckermodell: AMP282106-1 (passender Stecker AMP282088-1)
Düsendurchmesser: 38 mm (1,5 Zoll)



■ Montageanleitung
Pumpen der Serie JP-BL43-200 sind Kreiselpumpen, die vorgefüllt werden müssen,
Die Pumpe wird an der tiefsten Stelle des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorfüllen.

1: Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch). Trockenlauf erzeugt Geräusche und erhöht außerdem den Abrieb an Welle und Wellenschutz.

2: Verwenden Sie den empfohlenen Rohrdurchmesser, um den Pumpeneinlass anzuschließen. Wenn Sie einen Schlauch mit kleinerem Durchmesser am Pumpeneinlass verwenden, gelangt aufgrund des Unterdrucks in der Pumpe leichter Außenluft durch die Leitung in die Pumpe, was die Pumpenleistung beeinträchtigt, und auch Luftblasen beschädigen die Pumpe.

3: Aus Sicht der Pumpeneinlassrichtung dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil am Auslassanschluss).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1). Bei vertikaler Montage sollte der Auslassanschluss nach oben zeigen.

5: Um den Trockenlauf (Luft bleibt im Laufrad stecken) zu vermeiden, sollte der Wasserauslassanschluss vertikal oder oberhalb des Laufrads angeordnet sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), damit die Luft leicht entweichen kann. Das Auslassrohr sollte nicht mit einem Bogen von weniger als 90 Grad verwendet werden (siehe Abbildung 2).

7: Verwenden Sie kein Meerwasser oder andere stark verschmutzte Flüssigkeiten mit großen Kornverunreinigungen als Flüssigkeitsmedium.




■ Temperaturparameter
Mediumflüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
■ Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden bei Nennspannung und 36℃ (86°F) Umgebungstemperatur.
■ Spannungsbereich
Nennspannung 24V Wasserpumpe, Arbeitsbereich 18V - 32V
Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, wirken sich übermäßige oder zu niedrige Spannung und Temperatur auf die Lebensdauer des Motors aus. Die Pumpe darf keiner thermischen Strahlung ausgesetzt werden.

Mediumflüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60 % Glykol)


■ Elektrische Parameter

Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):

■ Hinweise
1. Arbeitsumgebungstemperatur: -40℃--120℃, sollte während der Installation versuchen, sich nicht in der Nähe von Dreiwegekatalysatoren, Gasableitungsrohrsystemen und Motoren aufzuhalten, um die Arbeitsumgebungstemperatur sicherzustellen.
2. Die Einbauposition der Wasserpumpe sollte möglichst nahe am niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
4. Bitte verwenden Sie die Pumpe fernab von staubiger Umgebung, da Staub die Lebensdauer verkürzt.
5. Achten Sie auf die Reinheit des Wassers, um ein Verklemmen und Blockieren des Laufrads zu vermeiden und die Lebensdauer der Pumpe zu verkürzen.

■ Leistungsparameter



■Außenabmessung
