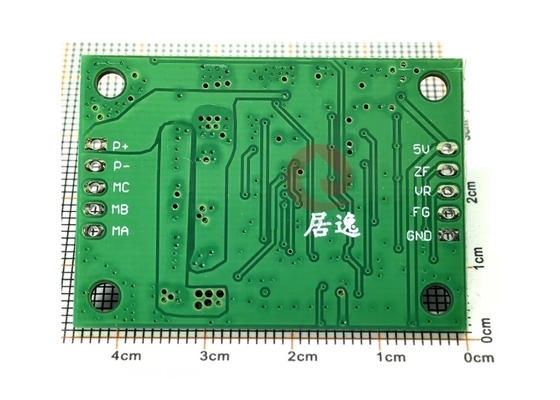

5V~28VDC Max 5A Treiberbrett JYQD_V8.20B für ohne Hall BLDC-Motor

1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich des Fahrers nicht überschreiten.
2. Dieses Treiberbrett wird für den 3-phasigen bürstenlosen sensorlosen Motor verwendet, ist jedoch nicht direkt für alle 3-phasigen bürstenlosen sensorlosen Motoren geeignet.RückwärtsfahrenDer Betriebsstrom des Motors ohne Last ist zu groß, die Drehzahl ist nicht stabil, der Wirkungsgrad niedrig und der Motor kann nicht mit Last gestartet werden.) Kunden können den Widerstand und die Kapazität der Steuerplatine entsprechend der tatsächlichen Situation anpassen, um den besten Fahrwirkung zu erzielen (Kontaktieren Sie uns, werden wir technische Unterstützung leisten)
3. JYQD-V8.20B Treiberbrett ist nackt Brett ohne Gehäuse und Heizkessel. Wenn die Leistung des Motors unter 36W,es ist nicht notwendig, Heizkessel hinzuzufügen,Es muss nur eine normale Belüftung und eine gute Isolierung gewährleisten.- Wenn die Leistung des Motors mehr als 36W, muss es Heizkessel hinzufügen.
4. Bitte beachten Sie, dass das JYQD-V8.20B-Treiberbrett keinen Rückschaltverbindungsschutz aufweist, es wird das Treiberbrett bei umgekehrter Polaritätsverbindung dauerhaft beschädigen.
5Der 5V-Ausgangsanschluss auf dem Steuerbrett verbietet den Anschluss an ein externes Gerät.
6Das M M

1.Steuerungsanlage

5 V ----- Interne Ausgangsspannung der Treiberplatte, nur für die Potentiometer- und Schaltgeschwindigkeitsregelung und -rückwärtssteuerung.

Z/F---- Drehrichtungskontrollanschlüsse. Anschließen 5V höhe Ebene oder kein Anschließen ist Vorwärtsrichtung, anschließen 0V niedrige Ebene oder anschließen zu GND ist Rückwärtsrichtung.

Analogspannung lineare Geschwindigkeitsregulierung 0.1v -5V, Der Eingangswiderstand beträgt 20K Ohm, Verbindung mit GND bei Eingabe PWM-Geschwindigkeitsregulierung, PWM-Frequenz:1-20KHZ; Arbeitszyklus 0-100%

GND DATABASE für die interne Steuerung der Antriebsplatte

2Stromanschluss.

MA ---- motorische Phase A

MB ---- Motorphase B

MC---- Motorphase C

GND----DC-

VCC----DC +

3. Verwenden Sie abgeschirmte Drähte, wenn sich das Fahrerbrett mehr als 50 cm vom Motor entfernt befindet, da dies sonst zu einem abnormalen Fahren führen und den normalen Gebrauch beeinträchtigen kann.



4- Steuerabstand: 2,54 mm, Stromanschluss:2.54 mm



5. Achten Sie auf die Isolierung zwischen dem MOSFET-Treiber und der Wärmewasserkanne oder der Installationsplatte.



Abmessungszeichnung:
