Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
 |
| Herkunftsort: | China |
| Markenname: | Junqi |
| Zertifizierung: | CE |
| Modellnummer: | M545D |
| Min Bestellmenge: | 2 Stück (Proben verfügbar) |
|---|---|
| Preis: | USD22-USD19/PC |

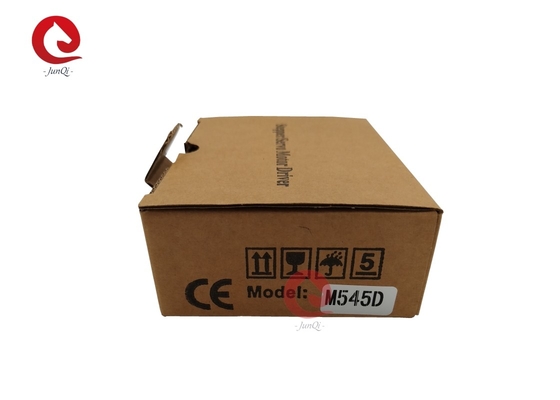

| Verpackung Informationen: | Reihe für den Export |
| Lieferzeit: | hängen Sie von der Auftragsquantität /Negotiable ab |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Monat |
| Typ: | Schrittmotorfahrer | Modell Nr.: | M545D |
|---|---|---|---|
| Spannungsbereich: | DC18-50V | Leistungsbereich: | 1.5-4.5A |
| Abmessung: | 118*75*33 mm | Gewicht: | 00,3 kg |
| Gewährleistung: | 12 Monate | Farbe: | Schwarz |
| OEM-Produkte: | Erhältlich | ||
| Hervorheben: | Nema23/34 Schrittfahrer,2-phasiger Schrittmotor-Fahrer,4.5A 24 V-Schrittmotor-Treiber |
||

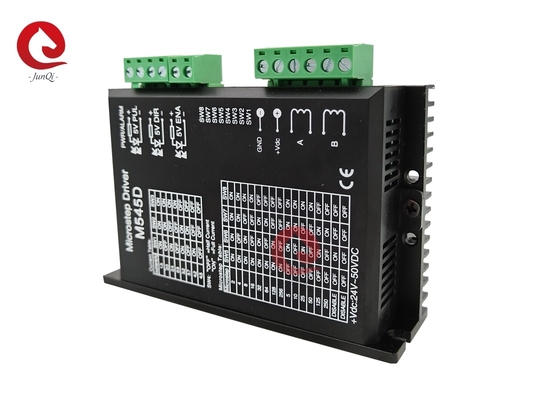

Junqi M545D 2-Phasen-Stepper-Treiber für Strom weniger als 4,5A Nema23, Nema34 Schrittmotor
Produktbeschreibung:
Der M545D ist ein Mikroschritt-Schrittmotor der neuen Generation.bietet ein hervorragendes hohes DrehmomentDer M545D hat die Eigenschaft des geringen Geräuschpegels, der geringen Vibration und der geringen Erwärmung. Der M545D ist eine DC24-48V-Stromversorgung.Sie gilt für zweiphasige Hybrid-Schrittmotoren unter 4.5A-Strom Der M545D hat 14l-Arten von Mikroschritten. Die maximale Schrittzahl beträgt 51200 Schritte/Umdrehung (Mikroschritt ist 1/256).und der Ausgangsstrom hat 8 StändeDie M545D verfügt über automatische Halbstrom-, Motorfehlanschluss-, Überspannungs-, Unterspannungs- und Überstromschutzfunktionen.
Eigenschaften des Produkts:
1Ein leistungsfähiger Schrittmotor, der eine bipolare, konstante Strom-Helikopter-Technologie verwendet.
2. Geräuscharm, schwache Vibrationen und niedrige Temperaturanstieg
3. Spannung 18 ~ 50 V Gleichstrom
4. mit 8 Ständen Ausgangsstrom Einstellung, Spitzenstrom 4,5A
5- Mit 14 Ständen Mikrostep Unterteilung Einstellung
6Automatischer Halbstrom, Selbstprüfung, Überspannung, Unterspannung, Überstromschutz
7. Innenoptische Isolierung, höchste Frequenz 200KHZ
8. geeignet für 2- und 4-phasige Nema23 und Nema43 Hybrid-Schrittmotor mit Strombereich von 1,5 bis 4,5A
Einführung der Häfen:
1.Schnittstellen für Stromversorgung:
| Hafen Nr. | Symbol | Name | Anmerkung | |
| 1 | Leistungseingangsanschlüsse | GND | Eingangsspannung | DC24V bis 50V |
| 2 | +vdc | |||
| 3 | Motorphasen-Draht-Eingangsanschlüsse | A+ | Phase A+ | Motorphase A |
| 4 | Ich... | Phase A- | ||
| 5 | B+ | Phase B+ | Motorphase B | |
| 6 | - Ich weiß. | Phase B- |
2. Steuereingaben für Signale
| Hafen Nr. | Symbol | Name |
| 1 | PUL+ | Impulssignal + |
| 2 | PUL- | Das Pulssignal... |
| 3 | DIR+ | Richtungssignal+ |
| 4 | DIR- | Richtungszeichen. |
| 5 | ENA+ | Aktivieren von Signal+ |
| 6 | ENA- | Aktivieren Sie das Signal. |
Typische Verbindungen:
Die internen Schnittstellen des Treibers sind durch die Opt-Kopplungssignale isoliert, R in der Abbildung ist ein externer Strombegrenzungswiderstand.Und es hat eine gute Anti-Störung Leistung.

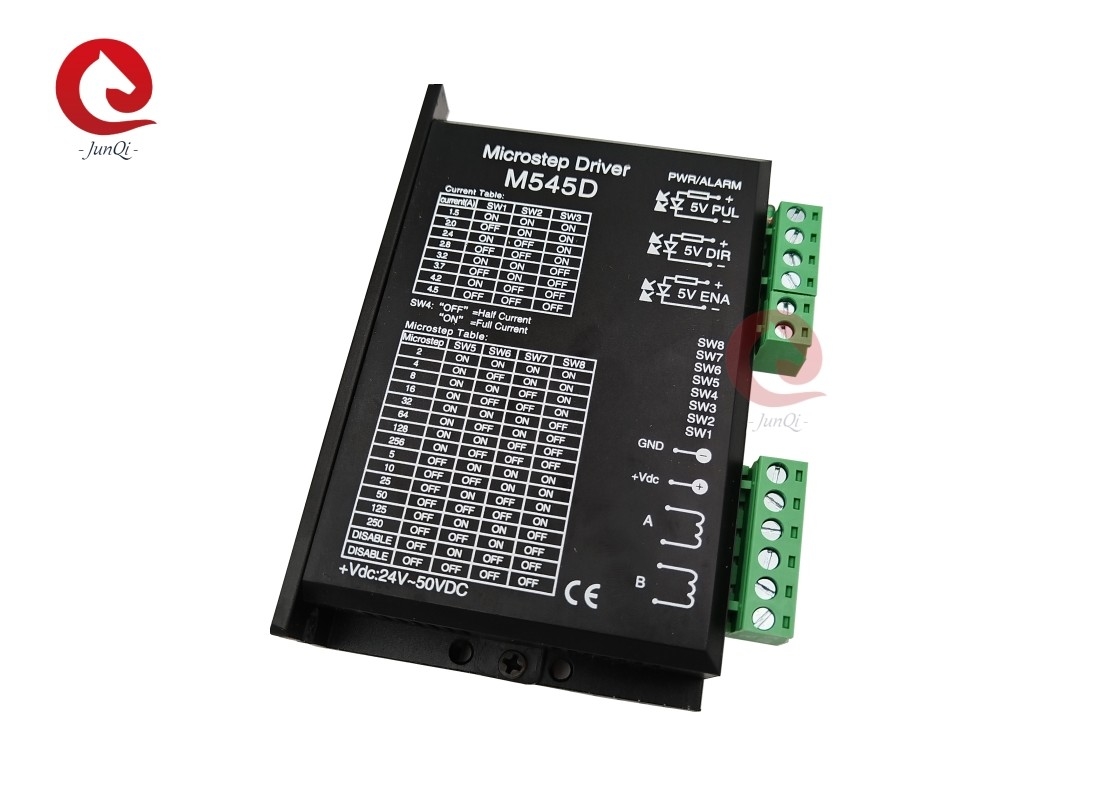

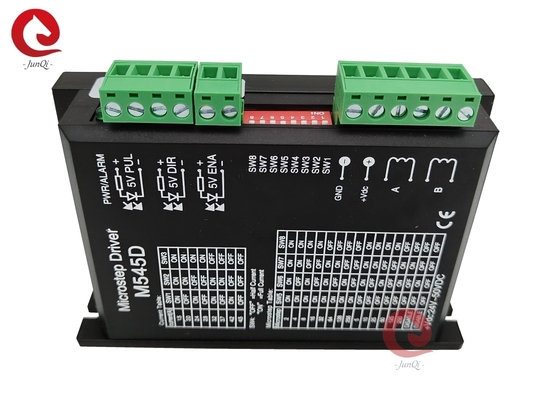

Einzelheiten des Produkts:
Häufige Fragen:
1.Kann ich zuerst ein paar Proben bekommen?
A: Natürlich.Wir freuen uns, Ihnen Proben für Ihren Scheck anbieten zu können.
2.F: Haben Sie die Produkte auf Lager?
A: Unsere Produkte werden nach Ihrer Bestellung hergestellt, außer den normalen Produkten.
3.F: Wie ist die Lieferzeit?
A: Es dauert in der Regel ca. 7 Werktage, aber die genaue Lieferzeit kann für verschiedene Bestellungen oder zu verschiedenen Zeiten unterschiedlich sein.
4.F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?
A: Qualität hat Priorität. Wir legen von Anfang bis Ende der Produktion immer großen Wert auf die Qualitätskontrolle. Jedes Produkt wird vollständig zusammengebaut und vor dem Verpacken sorgfältig getestet.
