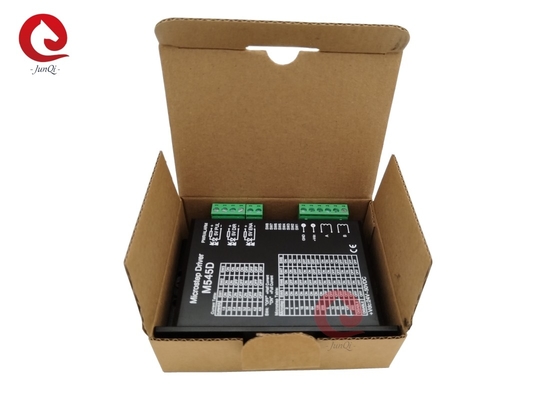

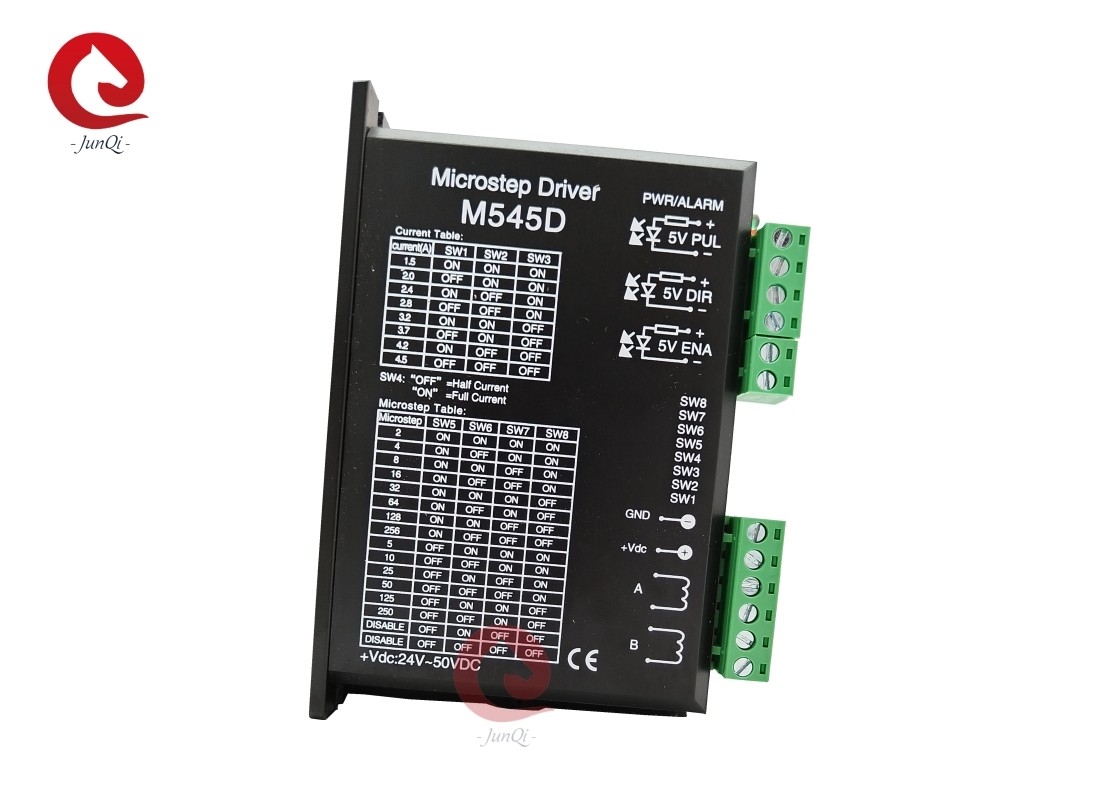

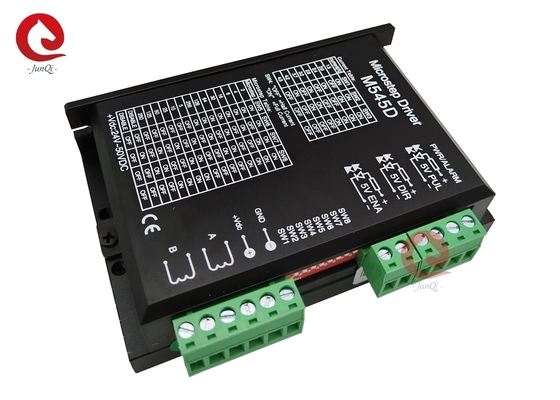

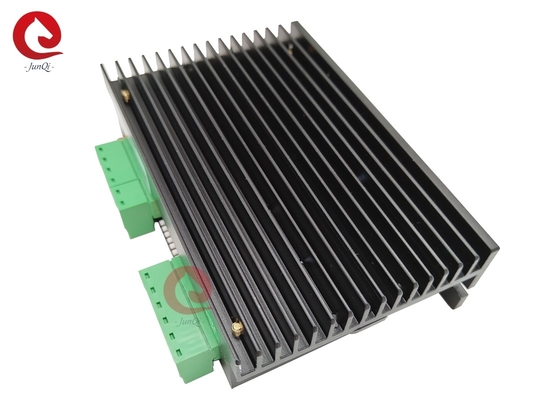

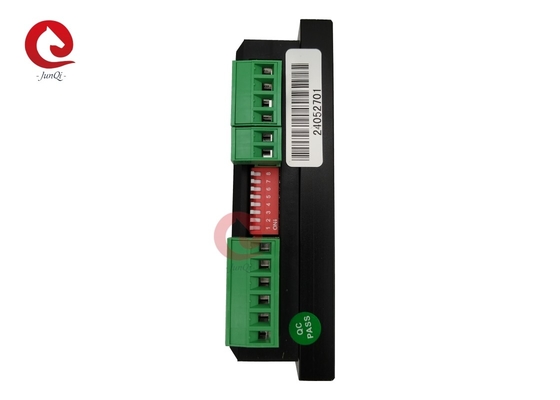

Junqi 2-Phase-Schrittfahrer M545D 24-50VDC,1.5-4.5A Für Schrittmotor mit einer Breite von 57 mm/86 mm
Eigenschaften des Produkts:
1Ein leistungsfähiger Schrittmotor, der eine bipolare, konstante Strom-Helikopter-Technologie verwendet.
2. Geräuscharm, schwache Vibrationen und niedrige Temperaturanstieg
3. Spannung 18 ~ 50 V Gleichstrom
4. mit 8 Ständen Ausgangsstrom Einstellung, Spitzenstrom 4,5A
5- Mit 14 Ständen Mikrostep Unterteilung Einstellung
6Automatischer Halbstrom, Selbstprüfung, Überspannung, Unterspannung, Überstromschutz
7. Innenoptische Isolierung, höchste Frequenz 200KHZ
8. geeignet für 2- und 4-phasige Nema23 und Nema43 Hybrid-Schrittmotor mit Strombereich von 1,5 bis 4,5A
Aktuelle Auswahl:
Mircrostep-Auswahl:
Abmessung: (Einheit = mm):
Einführung der Häfen:
1.Schnittstellen für Stromversorgung:
| Hafen Nr. |
|
Symbol |
Name |
Anmerkung |
| 1 |
Leistungseingangsanschlüsse |
GND |
Eingangsspannung |
DC24V bis 50V |
| 2 |
+vdc |
| 3 |
Motorphasen-Draht-Eingangsanschlüsse |
A+ |
Phase A+ |
Motorphase A |
| 4 |
Ich... |
Phase A- |
| 5 |
B+ |
Phase B+ |
Motorphase B |
| 6 |
- Ich weiß. |
Phase B- |
2. Steuereingaben für Signale
| Hafen Nr. |
Symbol |
Name |
| 1 |
PUL+ |
Impulssignal + |
| 2 |
PUL- |
Das Pulssignal... |
| 3 |
DIR+ |
Richtungssignal+ |
| 4 |
DIR- |
Richtungszeichen. |
| 5 |
ENA+ |
Aktivieren von Signal+ |
| 6 |
ENA- |
Aktivieren Sie das Signal. |
Typische Verbindungen:
Die internen Schnittstellen des Treibers sind durch die Opt-Kopplungssignale isoliert, R in der Abbildung ist ein externer Strombegrenzungswiderstand.Und es hat eine gute Anti-Störung Leistung.
Produktbeschreibung:
Der M545D ist ein Mikroschritt-Schrittmotor der neuen Generation.bietet ein hervorragendes hohes DrehmomentDer M545D hat die Eigenschaft des geringen Geräuschpegels, der geringen Vibration und der geringen Erwärmung. Der M545D ist eine DC24-48V-Stromversorgung.Sie gilt für zweiphasige Hybrid-Schrittmotoren unter 4.5A-Strom Der M545D hat 14l-Arten von Mikroschritten. Die maximale Schrittzahl beträgt 51200 Schritte/Umdrehung (Mikroschritt ist 1/256).und der Ausgangsstrom hat 8 StändeDie M545D verfügt über automatische Halbstrom-, Motorfehlanschluss-, Überspannungs-, Unterspannungs- und Überstromschutzfunktionen.
