24VDC-Luftgebläse für Aussaatmaschine, Pufferluftkissen, intelligente Toilette, Schleimabsauger

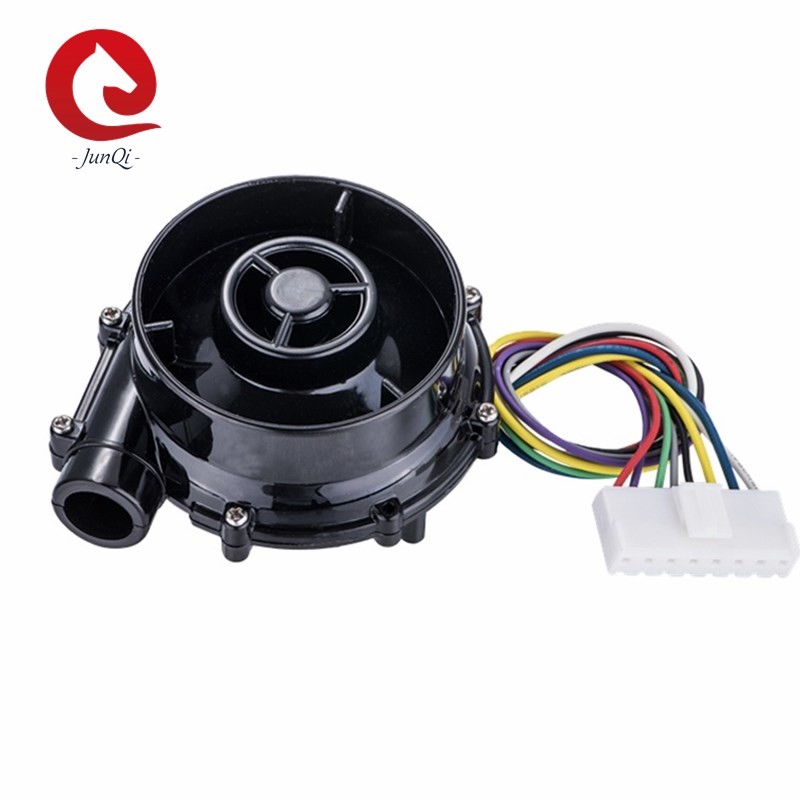

OWB7040 Serie bürstenloser Gleichstrom-Luft Gebläse
Anwendungen für bürstenlose Gleichstrom-Luftgebläse:
1: Pufferluftkissen
2: Intelligente Toilette
3: Elektrisch angetriebener Schleimabsauger
4: Zentrale Lüftungsanlage
5: Luftreiniger
6: Händetrockner
7: Luftblasenmaschine
8: Lüftungsgerät
9: Staubsauger
10: Beatmungsgerät
11: Aussaatmaschine
12: Kühlausrüstung
13: Luftpumpe
3: Produktparameter
| Modell |
OWB7040-12 |
OWB7040-24 |
| Nennspannung |
12VDC |
24VDC |
| Nennstrom (offen) |
4.4A |
2.8A |
| Luftstrom (offen) |
220LPM |
280LPM |
| Motordrehzahl (offen) |
33000 U/min |
36000 U/min |
|
|
|
| Nennstrom (geschlossen) |
2A |
0.9A |
| Luftdruck (geschlossen) |
5.5kPa |
6.5kPa |
| Motordrehzahl (geschlossen) |
42000 U/min |
46000 U/min |
|
|
|
| Motorpole |
2 |
2 |
| Phasenwiderstand |
0.9 Ohm |
1.6 Ohm |
| Geräuschpegel |
65 dBA |
65 dBA |
| Kugellager |
NMB Hochgeschwindigkeits-Kugellager |
| Antriebsmotor |
3-Phasen-Bürstenloser-Gleichstrommotor |
| Hall-Sensor-Winkel |
60° |
| RPM-Puls |
1 Hz = 60 U/min |
| Wicklungsart |
Delta |
| Wicklungs-Spannungsfestigkeit |
500VDC (1 Minute) |
| Isolationsklasse |
Klasse F |
| Gebläsegewicht |
68 g |
| IP-Schutzart |
IP54 |
| Betriebstemperatur |
-20°C~ 50°C |
| Lebensdauer (bei 40°C) |
10000 Stunden |
4: Produktleistung
OWB7040 bürstenloser Gleichstrom-Vakuumgebläse Kommutierungsperiode
OWB7040 bürstenloser Gleichstrom-Gebläse Leistungskurven
5: Gesamtmaße
6: Schaltplan
| Pin 4 |
Rot |
+5V |
| Pin 5 |
Violett |
Hall A |
| Pin 6 |
Grün |
Hall B |
| Pin 7 |
Grau |
Hall C |
| Pin 8 |
Schwarz |
GND |
| Pin 1 |
Gelb |
Motorphase A |
| Pin 2 |
Blau |
Motorphase B |
| Pin 3 |
Weiß |
Motorphase C |
7: Hinweise
1: Nicht unter maximalem Luftdruck arbeiten, der Luftstrom ist bei maximalem Luftdruck zu gering und die Verwendung ist nicht sicher.
2: Ein Filter am Einlass verlängert die Lebensdauer des Gebläselagers.
3: Die korrekte Drehrichtung ist gegen den Uhrzeigersinn (CCW)
4: Verwenden Sie das Gebläse nicht bei hoher Temperatur, hoher Luftfeuchtigkeit, starken Magnetfeldern
5: Bitte verwenden Sie ein geeignetes Netzteil für das Gebläse.
6: Kontaktieren Sie uns für einen geeigneten Treiber/Controller für dieses Gebläse.
Verpackung:
Versand:
FAQ:
Können wir dieses Radialgebläse direkt an die Stromquelle anschließen?
Dieses Lüftergebläse hat einen BLDC-Motor im Inneren und benötigt eine Steuerplatine zum Betrieb.
Welche Art von Stromquelle sollen wir zum Betreiben dieses Lüftergebläses verwenden?
Im Allgemeinen verwenden unsere Kunden ein 24-VDC-Schaltnetzteil oder einen Li-Ion-Akku.
Verkaufen Sie auch Steuerplatinen für dieses Lüftergebläse?
Ja, wir können angepasste Steuerplatinen für dieses Lüftergebläse liefern.
Wie ändere ich die Lüftergeschwindigkeit, wenn ich Ihre Steuerplatine verwende?
Sie können 0-5V oder PWM zur Geschwindigkeitsänderung verwenden. Unsere Standardsteuerplatine verfügt außerdem über ein
Potentiometer zur bequemen Geschwindigkeitsänderung.
Was ist die MTTF dieses Radialgebläses?
Die MTTF dieses Radialgebläses beträgt 20.000+ Stunden bei 25 °C.
Können wir dieses Radialgebläse zum Ansaugen von Wasser verwenden?
Dieses Lüftergebläse kann nicht zum Ansaugen von Wasser verwendet werden. Wenn Sie Wasser ansaugen müssen, können Sie uns bitten,
einen geeigneten Artikel für diese spezielle Arbeitsbedingung auszuwählen.
Können wir dieses Radialgebläse zum direkten Ansaugen von Staub verwenden?
Dieses Lüftergebläse kann nicht zum direkten Ansaugen von Staub verwendet werden. Wenn Sie Staub ansaugen müssen, können Sie uns bitten,
einen geeigneten Artikel für diese spezielle Arbeitsbedingung auszuwählen.
Was kann getan werden, wenn die Arbeitsumgebung schmutzig ist?
Es wird dringend empfohlen, einen Filter am Einlass des Lüftergebläses anzubringen
Wie kann man das Geräusch des Gebläses reduzieren?
Viele unserer Kunden verwenden Schaumstoff oder Silikon, um den Gebläse-Lärm zu isolieren, indem sie ihn zwischen das Lüftergebläse und die Maschine füllen.
