(Für bürstenlose sensorlose DC-Motoren)
Anwendungshinweise:
| 1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich der Treiberplatine nicht überschreiten. |
|
2. Diese Treiberplatine wird für 3-Phasen-bürstenlose sensorlose Motoren verwendet, ist aber nicht direkt für alle 3-Phasen-bürstenlosen sensorlosen Motoren geeignet. Wenn der Antriebseffekt nicht gut ist (z. B. Startruckeln, Umkehren, der Motor-Leerlaufstrom zu groß ist, die Geschwindigkeit nicht stabil ist, der Wirkungsgrad niedrig ist und der Start unter Last nicht möglich ist), können Kunden den Widerstand und die Kapazität der Treiberplatine entsprechend der tatsächlichen Situation anpassen, um den besten Antriebseffekt zu erzielen (siehe Anhang zur Durchführung der Anpassung).
|
|

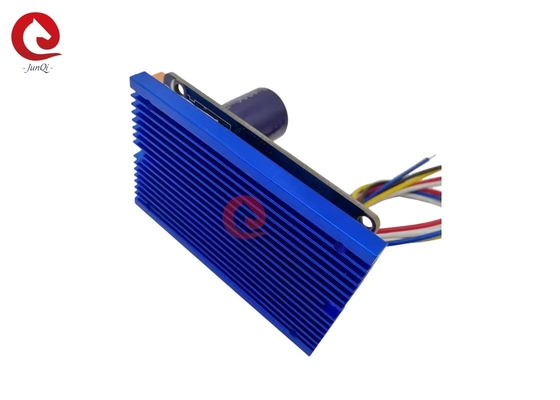

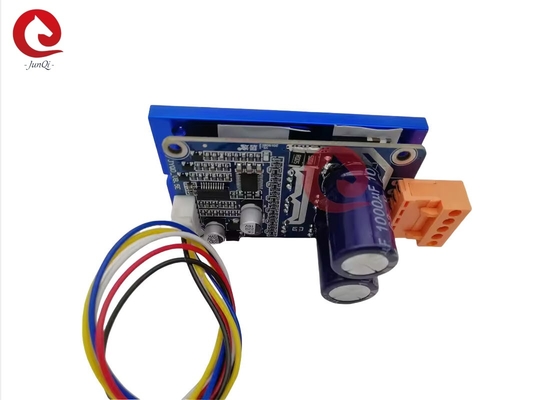

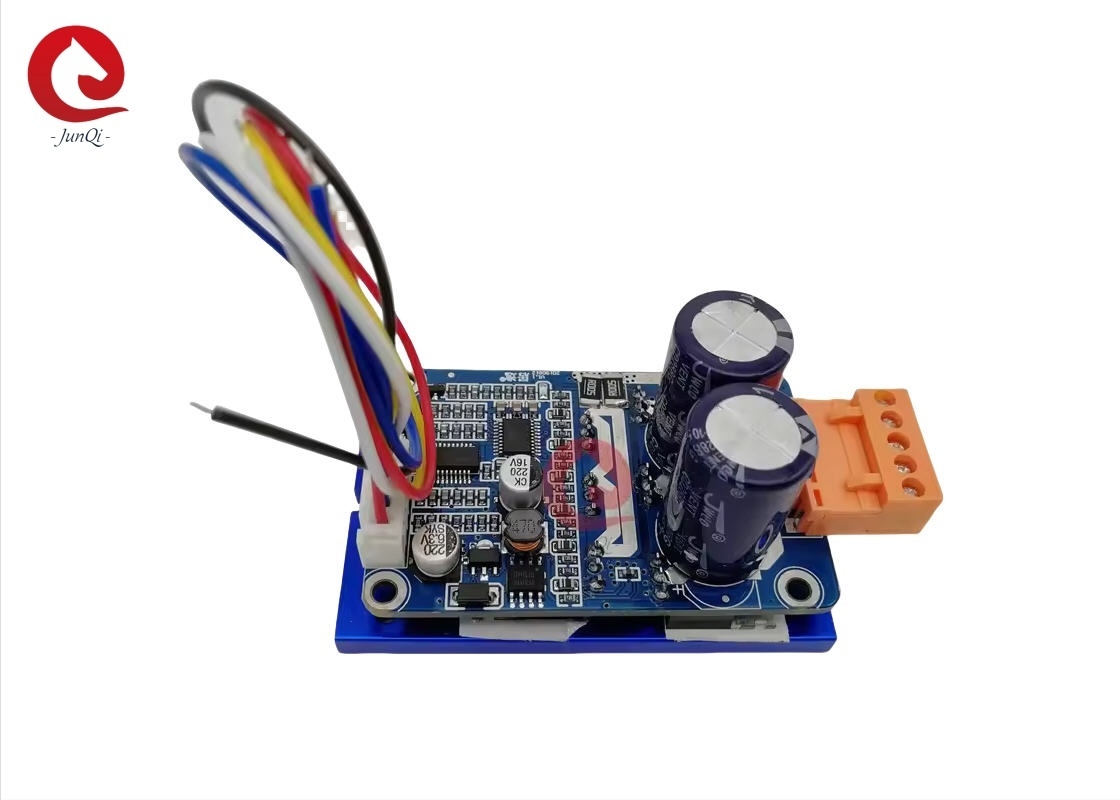

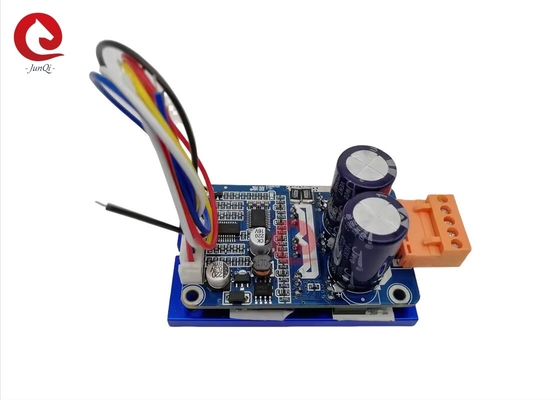

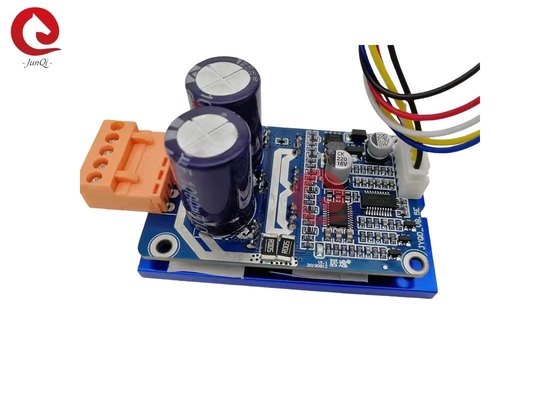

3. Die JYQD-V8.3E-Treiberplatine ist eine unbestückte Platine ohne Gehäuse und Kühlkörper. Wenn die Leistung des Motors unter 60 W liegt, muss kein Kühlkörper hinzugefügt werden. Es ist nur eine normale Belüftung und eine gute Isolierung erforderlich. Wenn die Leistung des Motors mehr als 60 W beträgt, muss ein Kühlkörper wie in der folgenden Abbildung hinzugefügt werden.
|
4. Bitte beachten Sie, dass die JYQD-V8.3E-Treiberplatine keinen Verpolungsschutz hat,
sie wird dauerhaftdie Treiberplatine beschädigen, wenn die Polarität vertauscht wird.
5. Der 5V-Ausgangsanschluss auf der Treiberplatine darf kein externes Gerät anschließen. Er ist nur anwendbar
für das externe Potentiometer und den Schalter der Platine zur Drehzahlregelung und -umkehrung.
6. Der „M“-Anschluss auf der JYQD-V8.3E-Treiberplatine ist das Impulsausgangssignal für die Motordrehzahl (Push-Pull-Ausgang),
und der maximale Ausgangsstrom beträgt weniger als 5 mA.
| Modellnummer |
JYQD-V8.5E |
| Betriebstemperatur |
-20—85℃ |
| Betriebsspannung |
18V-50V |
| Maximaler Strom |
15A |
| Dauerbetriebsstrom |
15A |
| · PWM-Drehzahlregelung |
PWM-Frequenz: 1-20 kHz; Tastverhältnis 0-100% |
| Analoge Spannungsdrehzahlregelung |
0-5V |
| O.V / L.V Schutz |
JA |
| Drehzahlimpulssignalausgang |
JA |
Schaltplan
| 5V |
Interner Ausgangsspannung der Treiberplatine |
| M |
Motordrehzahlimpulssignalausgangsanschluss, 5V-Impulssignal. |
| Z/F |
Drehrichtungssteueranschlüsse. Verbinden Sie „5V“ High-Pegel oder keine Verbindung ist Vorwärtsrichtung, verbinden Sie 0 V Low-Pegel oder verbinden Sie mit GND ist Rückwärtsrichtung. |
| VR |
Drehzahlsteueranschluss. Analoge Spannungslineare Drehzahlregelung 0,1 V - 5 V, Der Eingangswiderstand beträgt 20 kOhm, verbinden Sie sich mit GND bei PWM-Drehzahlregelung, PWM-Frequenz: 1-20 kHz; Tastverhältnis 0-100% |
| GND |
Wird für die interne Steuerung der Treiberplatine verwendet |
2. Stromanschluss
| MA |
Motorphase A |
| MB |
Motorphase B |
| MC |
Motorphase C |
| GND |
DC- |
| VCC |
DC + |
3. Verwenden Sie abgeschirmte Drähte, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist, andernfalls
kann dies zu einem abnormalen Antrieb führen, der den normalen Gebrauch beeinträchtigt.
4. Anschlussabstand: 2,54 mm, Stromanschlussabstand: 3,96 mm
5. Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper oder der Montageplatte.
Maßzeichnung:
