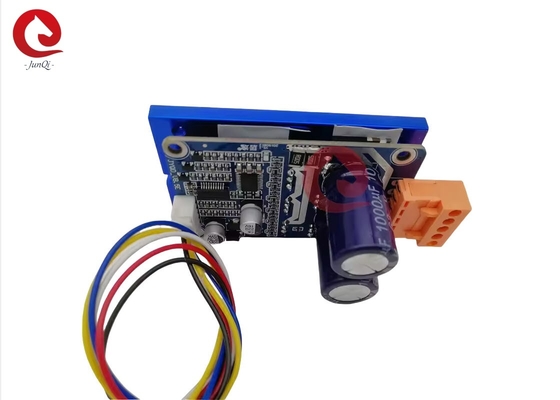

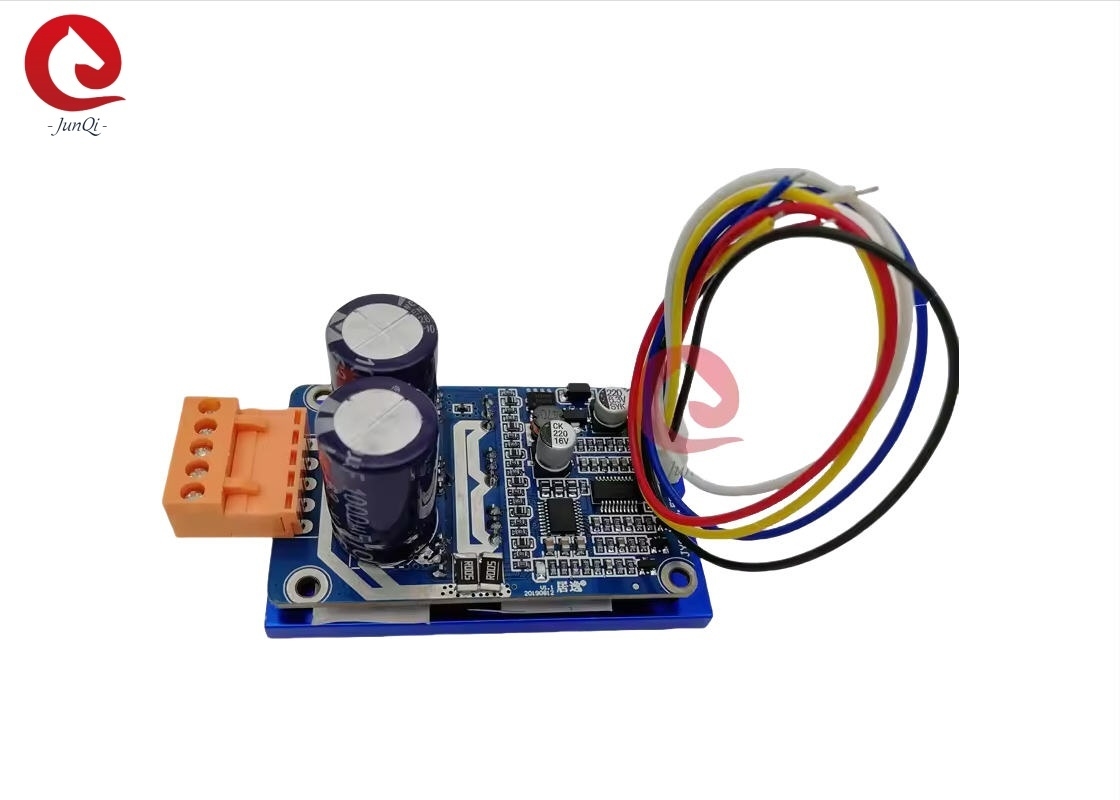

18-50V 500W schwanzloser DC-Fahrer Board mit Kühlkörper- und Verbindungsstückdrähten JYQD-V8.5E-H

Produktdetails:

Herkunftsort:	China
Markenname:	JUYI
Zertifizierung:	CE,
Modellnummer:	JYQD-V8.5E

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Verhandelbar
Verpackung Informationen:	KARTON DES PET-BAG+
Lieferzeit:	5-10 Tage
Zahlungsbedingungen:	T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit:	10000sets/Month

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Schwanzloser DC-Lokführer Board	Betriebsspannung:	18-50VDC
Maximalstrom:	15A	Arbeitsstrom:	15A
PWM-Geschwindigkeitsregelung:	PWM-Frequenz:1-20KHz, Arbeitszyklus 0-100%	Analogspannungsgeschwindigkeitsregelung:	0-5V
ohne Bürsten:	für sensorlose, bürstenlose Gleichstrommotoren	Technische Unterstützung:	- Ja, das ist es.
Farbe:	Blau	Geschwindigkeitsimpulssignalausgabe:	- Ja, das ist es.
Hervorheben:	Kühlkörper-schwanzloser DC-Fahrer Board , Verbindungsstück verdrahtet schwanzlosen DC-Fahrer Board , schwanzloser Motor DC-500W

18-50V 15A Original JUYI Tech JYQD-V8.5E Bldc-Motor-Treiber für sensorlosen bürstenlosen Gleichstrommotor,sensorlosen BLDC-Motor

18-50V 500W schwanzloser DC-Fahrer Board mit Kühlkörper- und Verbindungsstückdrähten JYQD-V8.5E-H 0

JYQD-V8.5E-H ist ein sehr kompakter BLDC-Motor-PWM-Treiberbord mit Heizkessel, Steckverbinder, Leitungen und notwendigen Standardfunktionen.Der günstige Preis und die zuverlässige Leistung sind wettbewerbsfähig für industrielle und kommerzielle Anwendungen.

Es wird seit fast 8 Jahren von den Kunden weltweit eingesetzt. Es ist wichtig, daß die

Anwendungsbeschreibung:

1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich des Fahrers nicht überschreiten.

2. Dieses Treiberbrett wird für den 3-phasigen bürstenlosen sensorlosen Motor verwendet, ist jedoch nicht direkt für alle 3-phasigen bürstenlosen sensorlosen Motoren geeignet.RückwärtsfahrenDer Betriebsstrom des Motors ohne Last ist zu groß, die Drehzahl ist nicht stabil, der Wirkungsgrad niedrig und der Motor kann nicht mit Last gestartet werden.) Die Kunden können den Widerstand und die Kapazität der Steuerplatine entsprechend der tatsächlichen Situation anpassen, um den besten Fahreffekt zu erzielen (siehe Anhang zur Anpassung)

3. JYQD-V8.3E Treiberbrett ist nackt Brett ohne Gehäuse und Heizkessel. Wenn die Leistung des Motors unter 60W,es ist nicht notwendig, Heizkessel hinzuzufügen,Es muss nur eine normale Belüftung und eine gute Isolierung gewährleisten.. Wenn die Leistung des Motors mehr als 60 W, muss es Heatsink wie das Diagramm wie unten hinzufügen.

4Bitte beachten Sie, dass das JYQD-V8.3E-Treiberbrett keinen Rückverbindungsschutz aufweist, es wird das Treiberbrett bei umgekehrter Polaritätsverbindung dauerhaft beschädigen.

5. Der 5V-Ausgangsanschluss auf dem Steuerbrett verbietet den Anschluss an ein externes Gerät. Er ist nur auf das externe Potentiometer und den Schalter des Brettes zur Geschwindigkeitsregelung und Umkehrung anwendbar.

6Das M terminal auf der JYQD-V8.3E-Treiberplatte ist das Motorgeschwindigkeits-Impuls-Ausgangssignal (Push-Pull-Ausgang) und der maximale Ausgangsstrom ist weniger als 5mA.

Modellnummer	JYQD-V8.5E
Betriebstemperatur.	-20°85°C
Betriebsspannung	18V bis 50V
Maximalstrom	15A
Kont.Arbeitsstrom	15A
·PWM-Geschwindigkeitsregelung	PWM-Frequenz:1-20KHZ; Arbeitszyklus 0-100%
Analogspannungsgeschwindigkeitsregelung	0-5V
UV/L.V. Schutz	- Ja, das ist es.
Ausgang des Geschwindigkeits-Impulssignals	- Ja, das ist es.

Kabeldiagramm

5V	Innerer Ausgangsspannung der Treiberplatte
M	Motorgeschwindigkeits-Impulssignal-Ausgangsport, 5V-Impulssignal.
Z/F	Schaltungen für die Drehrichtungskontrolle. Verbindung 5V hochgeschaltet oder nicht geschaltet ist Vorwärtsrichtung, Verbindung 0 V niedriggeschaltet oder Verbindung mit GND ist Rückwärtsrichtung.
VR.	Analogspannung lineare Geschwindigkeitsregulierung 0.1v -5V, Der Eingangswiderstand beträgt 20K Ohm, Verbindung mit GND bei Eingabe PWM-Geschwindigkeitsregulierung, PWM-Frequenz:1-20KHZ; Arbeitszyklus 0-100%
GND	Für die interne Steuerung des Antriebsbrettes verwendet

2Stromanschluss.

- Das ist MA.	Motorphase A
MB	Motorphase B
MC	Motorphase C
GND	Das ist DC.
VCC	Gleichstrom +

3. Verwenden Sie abgeschirmte Drähte, wenn sich das Fahrplättchen mehr als 50 cm vom Motor entfernt befindet, sonst kann dies zu einem abnormalen Fahren führen und den normalen Gebrauch beeinträchtigen.

4- Steuerabstand: 2,54 mm, Stromanschluss:3.96 mm

5. Achten Sie auf die Isolierung zwischen dem MOSFET-Treiber und der Wärmewasserkanne oder der Montageplatte.

Abmessungszeichnung:

Hinzufügen von Steckdraht, Heizkessel.

Größe und Tag:
