Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC
High Voltage 265VAC Brushless DC Motor Driver For Brushless Axial Flow Fan
Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC
Produktdetails:
Herkunftsort: China
Markenname: JUYI
Zertifizierung: CE,
Modellnummer: JYQD-V8.8
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: KARTON DES PET-BAG+
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit: 10000sets/Month
Kontakt
Ausführliche Produkt-Beschreibung
Produkt-Name: Schwanzloser DC-Lokführer Board Funktions-Spannung: 90-265VAC (110VAC/220VAC)
Max Current: 1A Arbeitsstrom: 0.5A
PWM-Geschwindigkeitsregelung: PWM-Frequenz: 1-20KHz, Arbeitszyklus 0-100% Analogspannungsgeschwindigkeitsregelung: 0-5V
Schwanzlos: für Sensorless schwanzlosen DC-Motor Technische Unterstützung: Ja
Farbe: Blau Geschwindigkeitsimpulssignalausgabe: Ja
Markieren:

Schwanzloser Lokführer DC-265VAC

,

sensorless bldc 1A Fahrer

,

Schwanzloser Lokführer DC-V8.8

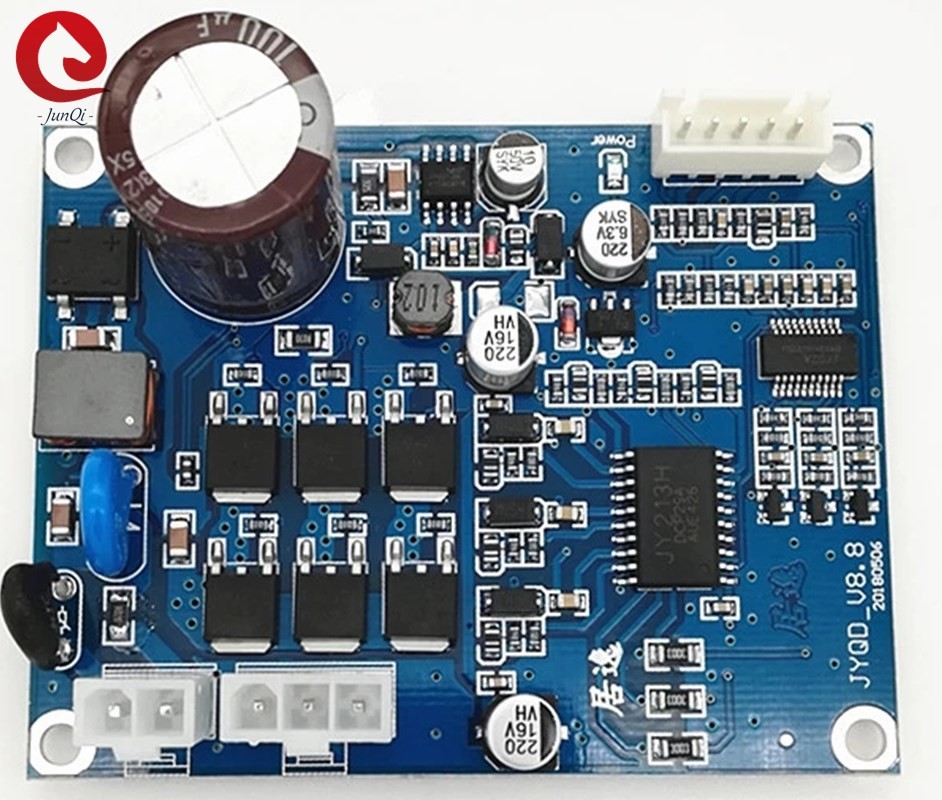

Ursprüngliches JUYI-Technologie JYQD_V8.8 schwanzloses Motorantrieb-Brett-Hochspannungs-Antriebs-Brett-Kontrollorgane-Motorantrieb DCs

Anwendungsanmerkungen:

1. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke des Fahrerbrettes zu übersteigen nicht, wie spezifiziert.

2. Dieses Fahrerbrett wird für 3-phasigen schwanzlosen sensorless Motor benutzt, aber nicht entspricht für alle 3-phasigen schwanzlosen sensorless Motoren direkt. Wenn der treibende Effekt nicht gut ist (wie Beginnen des Bammels, aufhebend, ist das Motor-noload Arbeiten gegenwärtig zu groß, ist die Geschwindigkeit nicht stabil, ist die Leistungsfähigkeit niedrig und kann nicht Start mit Last.) Kunden können den Widerstand und die Kapazitanz des Fahrerbrettes entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen (sehen das Zubehör, damit wie die Anpassung tun)

3. Brett des Fahrers JYQD-V8.8 ist bloßes Brett ohne Wohnung und Kühlkörper. Wenn die Energie des Motors unter 60W, es nicht braucht, Kühlkörper zu addieren, muss sie nur normale Belüftung und wohle Isolierung sicherstellen. Wenn die Energie des Motors mehr als 60W, es Kühlkörper wie das Diagramm als unten hinzufügen muss.

4. Der 5V Ausgabebaustein auf dem Fahrerbrett verbietet, externes Gerät anzuschließen. Er ist auf den externen Potenziometer und den Schalter des Brettes für Geschwindigkeitsregelung und -umkehrung nur anwendbar.

5. Der „m-“ Anschluss auf dem Brett des Fahrers JYQD-V8.8 ist das MotordrehzahlimpulsAusgangssignal (Gegentaktertrag), und der Höchstleistungsstrom ist kleiner als 5mA.

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 0

Modellnummer JYQD-V8.8/JYQD-V8.8D
Funktionierender Temp. -20-85℃
Funktionierenspannung WECHSELSTROM 90-265V
Maximaler Strom 1A
Cont.working gegenwärtig 0.5A
· PWM-Geschwindigkeitsregelung PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Analogspannungsgeschwindigkeitsregelung 0-5V
O.V / L.V-Schutz JA
Geschwindigkeitsimpulssignalausgabe JA

Bauschaltplan:

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 1Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 2

5V -----Interne Ausgangsspannung des Fahrerbrettes
M ---- Motordrehzahlimpulssignalausgabehafen, 5V Impulskennzeichen.
Z/F---- Drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.
VR ----Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Boden-verwendet für interne Steuerung des Antriebsbrettes

2. Energiehafen

U/MA ----Bewegungsphase A
V/MB ---- Bewegungsphase B
W/MC---- Bewegungsphase C
Wechselstrom----L
Wechselstrom----N

3. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.

Inputfahrerbrett Wechselstrom-4.This kann der eingebaute Fahrer in der Anwendung sein

5. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.

Maßzeichnung:

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 3

Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 4Hochspannungs-schwanzloser Lokführer-For Brushless Axial-Fluss-Fan DC-265VAC 5
