Zu Wert für Kunden schaffen. Integrität und mit Gewinn für beide Parteien.
Herkunftsort: | China |
Markenname: | JUYI |
Zertifizierung: | CE, |
Modellnummer: | JYQD-V8.8 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Verhandelbar |
Verpackung Informationen: | KARTON DES PET-BAG+ |
Lieferzeit: | 5-10 Tage |
Zahlungsbedingungen: | T/T, L/C, Paypal |
Versorgungsmaterial-Fähigkeit: | 10000sets/Month |

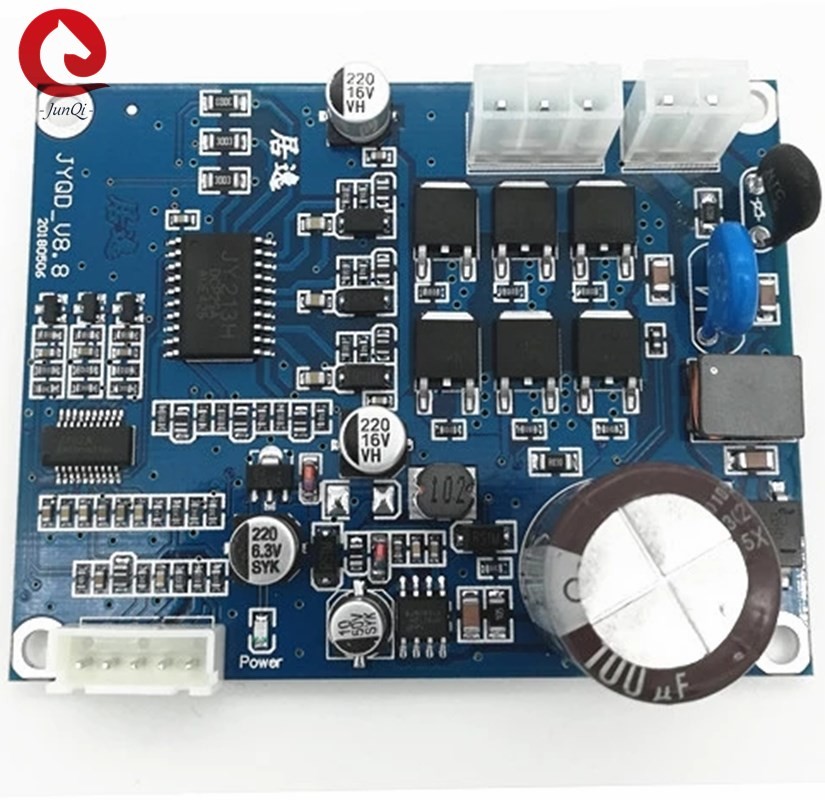

Produkt-Name: | Schwanzloser DC-Lokführer Board | Funktions-Spannung: | 90-265VAC (110VAC/220VAC) |
---|---|---|---|
Max Current: | 1A | Arbeitsstrom: | 0.5A |
PWM-Geschwindigkeitsregelung: | PWM-Frequenz: 1-20KHz, Arbeitszyklus 0-100% | Analogspannungsgeschwindigkeitsregelung: | 0-5V |
Schwanzlos: | für Sensorless schwanzlosen DC-Motor | Technische Unterstützung: | Ja |
Farbe: | Blau | Geschwindigkeitsimpulssignalausgabe: | Ja |
Hervorheben: | Hochspannungs-Lokführer DC-150W,Bedienpult der Motorsteuerung 20KHZ,Hochspannungs-Lokführer DC-20KHZ |
Anwendungsanmerkungen:
Brett des Fahrers JYQD-V8.8 ist bloßes Brett ohne Wohnung und Kühlkörper. Wenn die Energie des Motors unter 60W, es nicht braucht, Kühlkörper zu addieren, muss sie nur normale Belüftung und wohle Isolierung sicherstellen. Wenn die Energie des Motors mehr als 60W, es Kühlkörper wie das Diagramm als unten hinzufügen muss.
Der 5V Ausgabebaustein auf dem Fahrerbrett verbietet, externes Gerät anzuschließen. Er ist auf den externen Potenziometer und den Schalter des Brettes für Geschwindigkeitsregelung und -umkehrung nur anwendbar.
Der „m-“ Anschluss auf dem Brett des Fahrers JYQD-V8.8 ist das MotordrehzahlimpulsAusgangssignal (Gegentaktertrag), und der Höchstleistungsstrom ist kleiner als 5mA.
Modellnummer | JYQD-V8.8/JYQD-V8.8D |
Funktionierender Temp. | -20-85℃ |
Funktionierenspannung | WECHSELSTROM 90-265V |
Maximaler Strom | 1A |
Cont.working gegenwärtig | 0.5A |
· PWM-Geschwindigkeitsregelung | PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100% |
Analogspannungsgeschwindigkeitsregelung | 0-5V |
O.V / L.V-Schutz | JA |
Geschwindigkeitsimpulssignalausgabe | JA |
Bauschaltplan:
5V -----Interne Ausgangsspannung des Fahrerbrettes |
M ---- Motordrehzahlimpulssignalausgabehafen, 5V Impulskennzeichen. |
Z/F---- Drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung. |
VR ----Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100% |
Boden-verwendet für interne Steuerung des Antriebsbrettes |
2. Energiehafen
U/MA ----Bewegungsphase A |
V/MB ---- Bewegungsphase B |
W/MC---- Bewegungsphase C |
Wechselstrom----L |
Wechselstrom----N |
3. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.
Inputfahrerbrett Wechselstrom-4.This kann der eingebaute Fahrer in der Anwendung sein
5. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.
Maßzeichnung:
