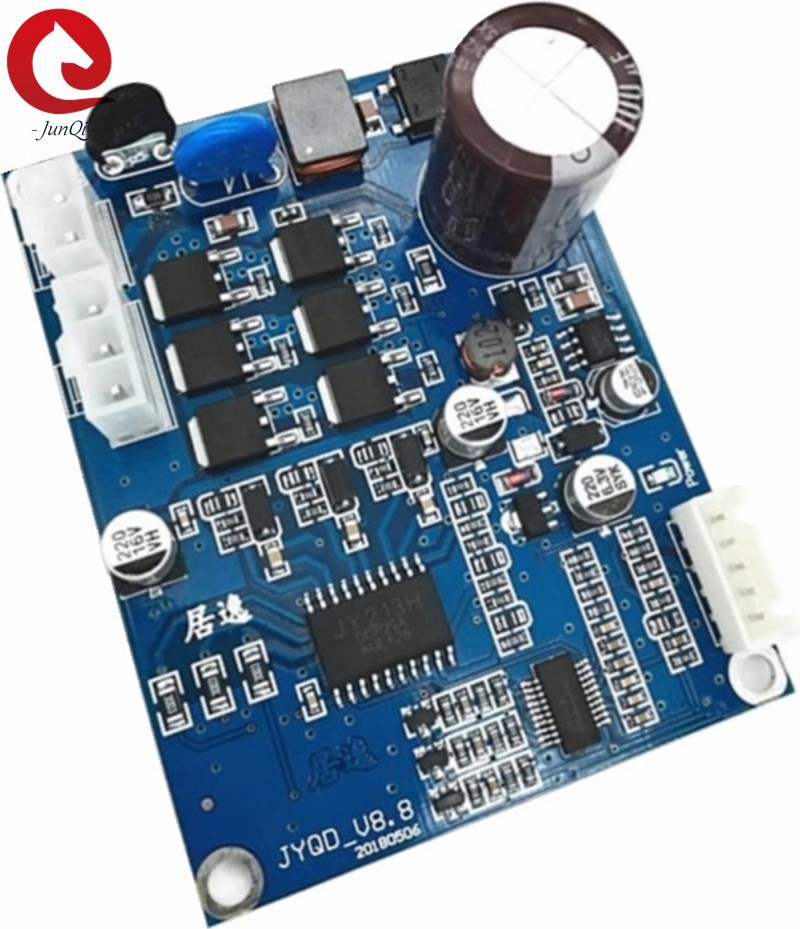

110V 220VAC schwanzlose DC-Lokführer-High Voltage Motor-Kontrollorgane

5V -----Interne Ausgangsspannung der Treibplatine

M ---- Motordrehzahl-Impulssignal-Ausgangsanschluss, 5V-Impulssignal.

1. Steueranschluss

Z/F---- Drehrichtungssteueranschlüsse. Verbinden Sie “5V” High-Pegel oder keine Verbindung ist Vorwärtsrichtung, verbinden Sie 0 V Low-Pegel oder verbinden Sie mit GND ist Umkehrrichtung.

VR ----Geschwindigkeitssteueranschluss. Analoge Spannungslineargeschwindigkeitsregelung 0,1 V -5 V, Der Eingangswiderstand beträgt 20 K Ohm, verbinden Sie mit GND bei PWM-Geschwindigkeitsregelung, PWM-Frequenz: 1-20KHZ; Tastverhältnis 0-100%

GND—Wird für die interne Steuerung der Treibplatine verwendet

2. Stromanschluss

U/MA ----Motorphase A

V/MB ---- Motorphase B

W/MC---- Motorphase C

AC----L

AC----N

3. Verwenden Sie abgeschirmte Kabel, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist, da dies sonst zu abnormalem Fahren führen kann und die normale Verwendung beeinträchtigt.

4. Diese AC-Eingangs-Treiberplatine kann die integrierte Treiberplatine in der Anwendung sein

5. Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper oder der Montageplatte.
