Startseite ProdukteSchwanzloser DC-Lokführer

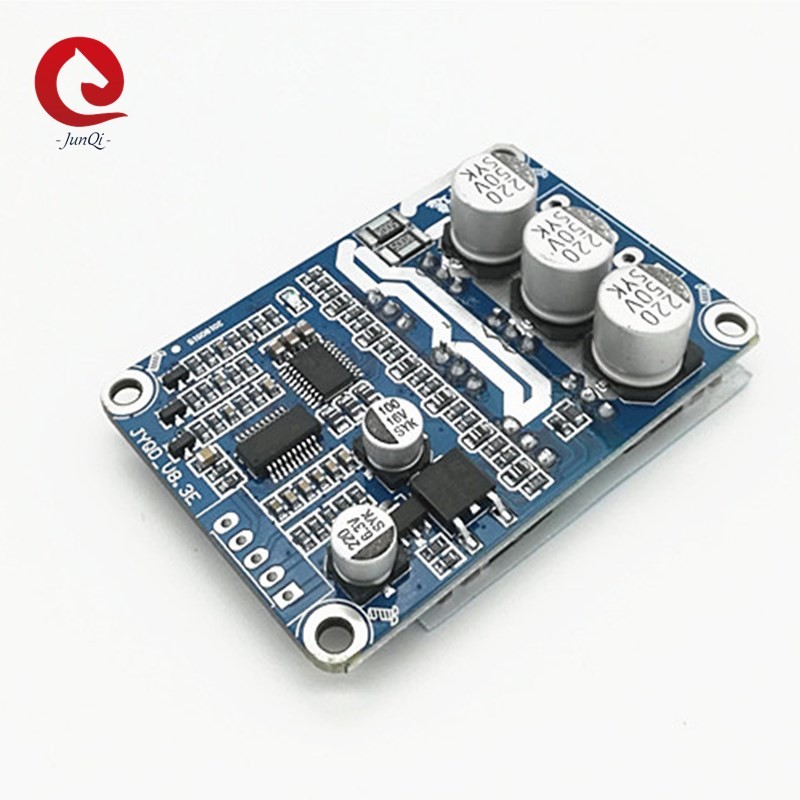

V8.3E Hall Free Brushless DC-Lokführer Commutator Board

V8.3E Hall Free Brushless DC-Lokführer Commutator Board

V8.3E Hall Free Brushless DC-Lokführer Commutator Board
V8.3E Hall Free Brushless DC Motor Driver Commutator Board
V8.3E Hall Free Brushless DC-Lokführer Commutator Board
Produktdetails:
Herkunftsort: China
Markenname: JUYI
Zertifizierung: CE,
Modellnummer: JYQD-V8.3E
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: KARTON DES PET-BAG+
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit: 10000sets/Month
Kontakt
Ausführliche Produkt-Beschreibung
Produkt-Name: Schwanzloser DC-Lokführer Board Funktions-Spannung: 12V-36VDC
Max Current: 15A Arbeitsstrom: 15A
PWM-Geschwindigkeitsregelung: PWM-Frequenz: 1-20KHz, Arbeitszyklus 0-100% Analogspannungsgeschwindigkeitsregelung: 0-5V
Schwanzlos: für Sensorless schwanzlosen DC-Motor Technische Unterstützung: Ja
Farbe: Blau Geschwindigkeitsimpulssignalausgabe: Ja
Markieren:

V8.3E schwanzloser DC-Lokführer

,

schwanzloser Prüfer mit 3 Phasen Bewegungs

,

Schwanzloser Lokführer DC-12VDC

Induktions-Motorsteuerungs-Antriebs-Brett-Geschwindigkeitsregelungs-Bedienpult-Kommutator-Brett JYQD_V8.3E Hall-freies Bewegungs

JYQD-V 8,3EschwanzlosesDC-Lokführerbrett

Anwendungsanmerkungen:

JYQD_V8.3E-Fahrerbrett ist bloßes Brett ohne Wohnung und Kühlkörper. Wenn die Energie des Motors unter 60W, es nicht braucht, Kühlkörper zu addieren, muss sie nur normale Belüftung und wohle Isolierung sicherstellen. Wenn die Energie des Motors mehr als 60W, es Kühlkörper wie das Diagramm als unten hinzufügen muss.

Nehmen Sie bitte Kenntnis, der JYQD_V8.3E-Fahrerbrett keinen anti-Rückverbindungsschutz hat, es schädigt dauerhaft das Fahrerbrett wenn aufgehobene Polaritätsverbindung.

Der 5V Ausgabebaustein auf dem Fahrerbrett verbietet, externes Gerät anzuschließen. Er ist auf den externen Potenziometer und den Schalter des Brettes für Geschwindigkeitsregelung und -umkehrung nur anwendbar.

Modellnummer JYQD-V8.3E
Funktionierender Temp. -20-85℃
Funktionierenspannung 12V-36V
Maximaler Strom 15A
Cont.working gegenwärtig 15A
· PWM-Geschwindigkeitsregelung PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Analogspannungsgeschwindigkeitsregelung 0-5V
O.V / L.V-Schutz JA
Geschwindigkeitsimpulssignalausgabe JA

V8.3E Hall Free Brushless DC-Lokführer Commutator Board 0

Bauschaltplan:

V8.3E Hall Free Brushless DC-Lokführer Commutator Board 1

5V -----Interne Ausgangsspannung des Fahrerbrettes

M ---- Motordrehzahlimpulssignalausgabehafen, 5V Impulskennzeichen.

1. Steuerhafen

Z/F---- Drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.

VR ----Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%

Boden-verwendet für interne Steuerung des Antriebsbrettes

2. Energiehafen

MA ----Bewegungsphase A

MB ---- Bewegungsphase B

Lux---- Bewegungsphase C

Boden----DC

VCC----DC +

3. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.

Abstand des Hafens 4.Control: 2.54mm, Energiehafenabstand: 3,96 Millimeter

5. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.

Maßzeichnung:

V8.3E Hall Free Brushless DC-Lokführer Commutator Board 2V8.3E Hall Free Brushless DC-Lokführer Commutator Board 3V8.3E Hall Free Brushless DC-Lokführer Commutator Board 4

Wir können Extrazus als Verbindungsstückdrähte und -kühlkörper liefern.

V8.3E Hall Free Brushless DC-Lokführer Commutator Board 5
