| Herkunftsort: | China |
| Markenname: | JUYI |
| Zertifizierung: | CE, |
| Modellnummer: | JYQD-V7.3E2 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | KARTON DES PET-BAG+ |
| Lieferzeit: | 5-10 Tage |
| Zahlungsbedingungen: | T/T, L/C, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000sets/day |

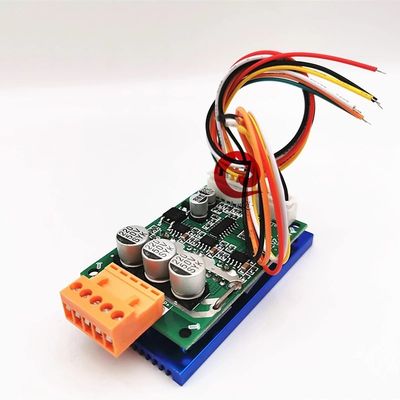

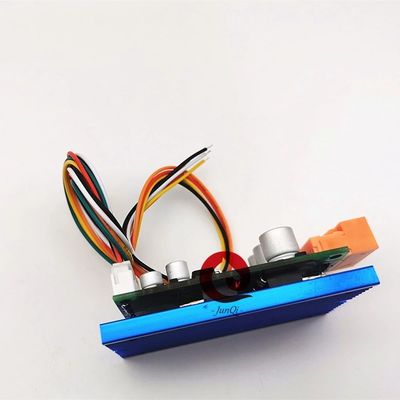

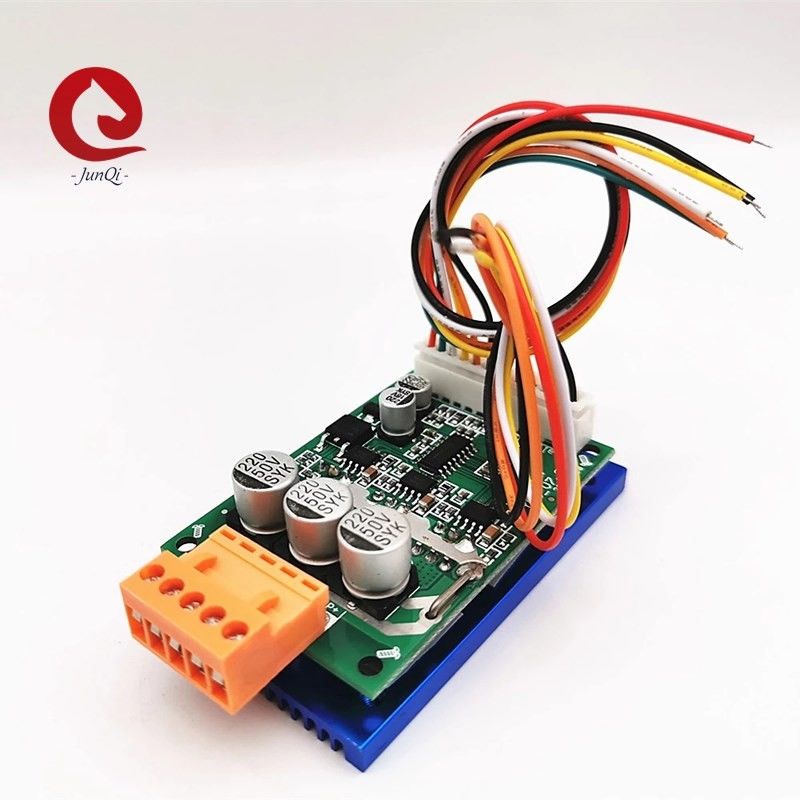

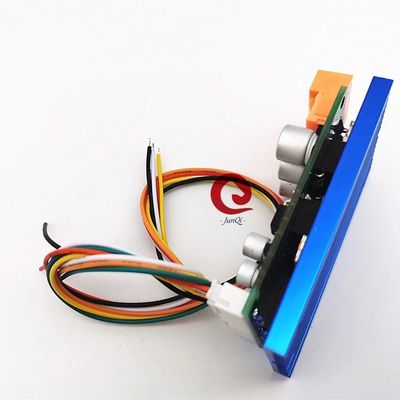

| Produkt-Name: | Schwanzloser DC-Lokführer Board | Funktions-Spannung: | 12VDC-36VDC |
|---|---|---|---|
| Arbeitsstrom: | 15A | Geschwindigkeitsregelung: | 0-5V oder PWM |
| Schwanzlos: | für Hall-Sensor-Motor | Technische Unterstützung: | Ja |
| Farbe: | Grün |
Spezifikationen
| Funktionierenspannung | DC 12V-36V |
| Betriebsstrom | ≤15A |
| Spitzenleistung | ≤500W |
| Geschwindigkeitsregelung | 0.1V-5V oder PWM-Input |
| Betriebstemperatur | -40-85℃ |
| Betriebsfeuchtigkeit | ≤90% |
| Schutz | Überlastschutz, Verschlossenrotorschutz, Überstromschutz |
| Funktionen | Geschwindigkeitsimpulssignalausgabe, weich aufhebend (485, KÖNNEN optionales tragen) |
| Gesamtausmasse | 63X42.5X17mm (L*W*H) |
| Nettogewicht | 30g |
| Optionale Komponente |
Stabilisierter Potenziometer der Geschwindigkeit externer Tachometer mit 5 Stellen |
AUFMERKSAMKEIT:
1: Dieses schwanzlose DC-Lokführerbrett ist, weit auf DC zuzutreffen, das mit Hall-Sensor (120°angle) schwanzlos ist schwanzlosen DC-dreiphasigmotoren
2: vergewissern Sie bitte, sich Kühlkörper zu addieren wenn die Spitzenleistung mehr als 60W.
3: Während die BLDC-Bewegungsfabrik möglicherweise unterschiedliche Hall-Reihenfolge verwendet, wenn das Motorstartanormale, nicht beginnen kann oder der Strom, der an Hoch gelangt, justieren bitte die Reihenfolge des Halls oder der Fahrer beschädigt wird.
4: Bieten Sie bitte die rechte Spannung dem Fahrer, übersteigen nicht den Betriebsbereich an. und der Fahrer hat eingebautes 5V für Geschwindigkeitsregelung, anschließen Extrastromversorgung (5V) NICHT in den Fahrer für die steuernde Geschwindigkeit, es beschädigt den Fahrer.
Verdrahten von Anweisungen:
1. Steuerhafen
5V — interne Ausgangsspannung des Fahrerbrettes, externer Potenziometer oder Schalter für Geschwindigkeitsanpassung und Umkehrungsoperation
Z/F — drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.
VR — Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
EL — ermöglichen Sie Portsteuerung. Schließen Sie 5V an oder nicht schließen Sie an, um Operation zu erlauben, schließen Sie Boden an, um Operation zu verbieten.
Signalisieren Sie Geschwindigkeitsimpulssignalausgabe
Boden-verwendet für interne Steuerung des Fahrerbrettes
2. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
P- ----DC
P+----DC +
3: Hall-Sensor-Hafen
Ha--- Hall
Hb---Hall b
Hc---Hall c
Boden---Boden
5V---Ertrag 5V
4. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.
5. Steuerhafenabstand: 2.54mm, Machthafenabstand: 3,96 Millimeter
6. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.
Maßzeichnung:

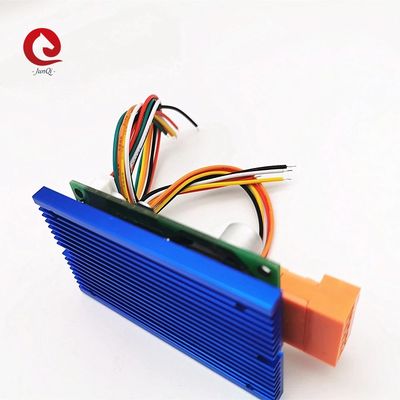

Wir können die Drahtverbindungsstücke und -kühlkörper addieren.
