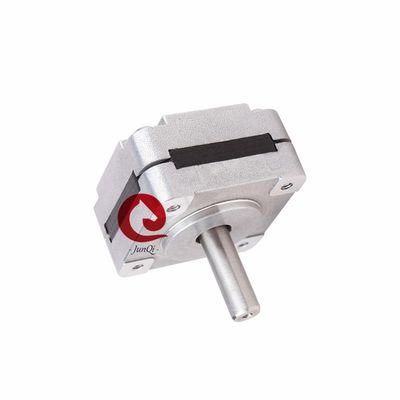

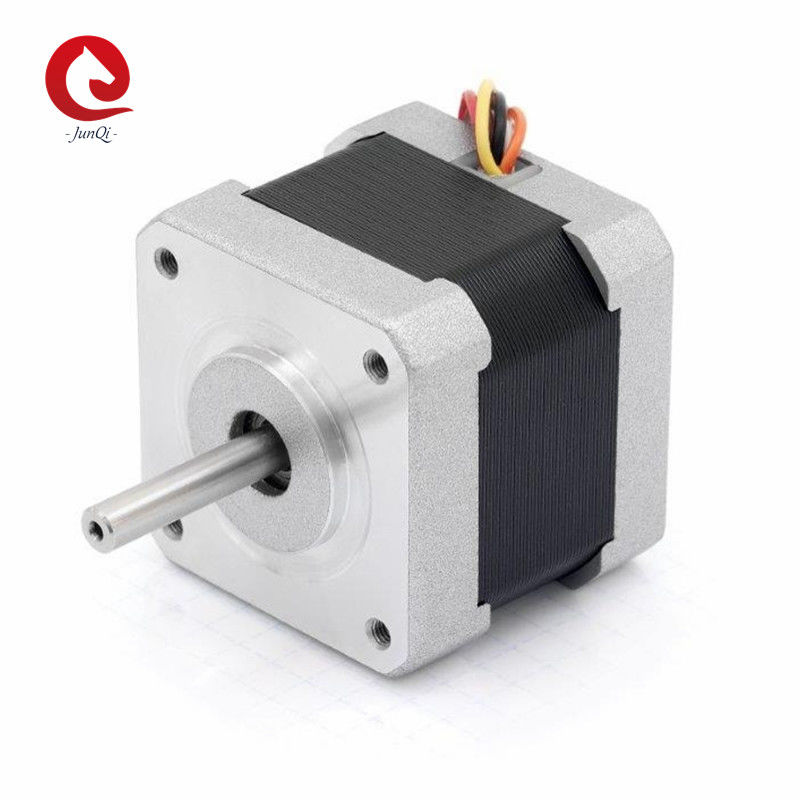

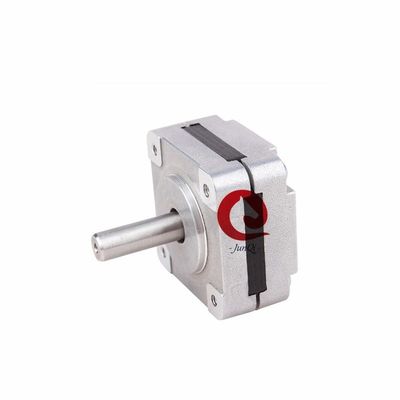

NEMA16(39mm) 1,8-Grad 2-Phasen-Schrittmotor
Eigenschaften:
1. Geringe Trägheit, schnelles Ansprechverhalten
2. Hohes Drehmoment, hoher Wirkungsgrad
3. Geringe Vibrationen, geringes Rauschen
4. Kleine Größe
Allgemeine Spezifikation:
| Artikel |
Spezifikation |
| Schrittwinkel |
1,8° |
| Schrittwinkelgenauigkeit |
±5%(Vollschritt, ohne Last) |
| Radialspiel |
0,02 mm@450 g |
| Axialspiel |
0,08 mm@450 g |
| Max. Radialkraft |
28 N (20 mm vom Flansch entfernt) |
| Max. Axialkraft |
10 N |
| Dielektrische Festigkeit |
600 VAC/1S |
| Isolationswiderstand |
100 MΩ, 500 VDC |
| Umgebungstemperatur |
-20℃~+50℃ |
| Isolationsklasse |
Klasse B |
Schnelle Details:
| Modell |
Baugröße |
Phase |
Wellentyp |
Körperlänge
(mm)
|
Haltedrehmoment
(Nm)
|
Nennstrom
(A)
|
| JQ39HB44-0304A |
NEMA16(39mm) |
2 |
Einzelwelle |
44 |
0,28 |
0,3 |
| JQ39HB38-0806A |
NEMA16(39mm) |
2 |
Einzelwelle |
38 |
0,2 |
0,8 |
| JQ39HB38-0504A |
NEMA16(39mm) |
2 |
Einzelwelle |
38 |
0,29 |
0,5 |
| JQ39HB34-0306A |
NEMA16(39mm) |
2 |
Einzelwelle |
34 |
0,13 |
0,3 |
| JQ39HB34-0404A |
NEMA16(39mm) |
2 |
Einzelwelle |
34 |
0,21 |
0,4 |
| JQ39HB20-0506A |
NEMA16(39mm) |
2 |
Einzelwelle |
20 |
0,065 |
0,5 |
| JQ39HB20-0404A |
NEMA16(39mm) |
2 |
Einzelwelle |
20 |
0,065 |
0,4 |
Mechanische Abmessungen:
Verdrahtungsdiagramm:
Drehmomentkurve:
Elektrische Spezifikation:
| Modell |
Strom
/Phase
|
Widerstand
/Phase
|
Induktivität
/Phase
|
Halte-
Drehmoment
|
Rast-
Drehmoment
|
Anzahl der Leitungen |
Rotor
Trägheit
|
Länge |
Gewicht |
| Einzelwelle |
A |
Ω |
mH |
Nm |
Nm |
# |
g-cm2 |
mm |
kg |
| JQ39HB20-0404A |
0,4 |
6,6 |
6,0 |
0,065 |
0,005 |
4 |
11 |
20 |
0,12 |
| JQ39HB20-0506A |
0,5 |
15 |
6,0 |
0,065 |
0,005 |
6 |
11 |
20 |
0,12 |
| JQ39HB34-0306A |
0,4 |
30 |
43 |
0,21 |
0,012 |
4 |
20 |
34 |
0,18 |
| JQ39HB34-0504A |
0,3 |
34 |
20 |
0,13 |
0,012 |
6 |
20 |
34 |
0,18 |
| JQ39HB38-0504A |
0,5 |
22 |
40 |
0,29 |
0,018 |
4 |
24 |
38 |
0,2 |
| JQ39HB38-0806A |
0,8 |
7,5 |
8 |
0,2 |
0,018 |
6 |
24 |
38 |
0,2 |
| JQ39HB44-0304A |
0,3 |
40 |
60 |
0,28 |
0,025 |
4 |
40 |
44 |
0,25 |
Wir können zusätzlichen Service anbieten:
Wenn dieser Motor nicht Ihren Anforderungen entspricht. Bitte zögern Sie nicht, uns zu kontaktieren. Wir können kundenspezifische Wellen / Wicklungen / Montageflansche / Kabel / Stecker herstellen. Wir arbeiten Seite an Seite mit Ihnen und Ihrem Team, um einen Motor zu entwerfen, der genau auf die Bedürfnisse Ihrer Anwendung zugeschnitten ist. Alle Konstruktionen und der Support erfolgen im eigenen Haus.
Zubehörservice: Getriebe, Stecker
Kundenspezifisches Design: Kundenspezifische Wicklung, kundenspezifischer Flansch, kundenspezifische Welle....
Zertifikat :
FAQ:
F: Wie lange ist die Vorlaufzeit der Bestellungen?
A: Vorlaufzeit: 4 Wochen nach Erhalt der Anzahlung
F: Was ist Ihre Handelsversicherung?
A: 100 % Produktschutz.
100 % pünktlicher Versand des Produkts.
100 % Zahlungsschutz für Ihren gedeckten Betrag.
F: Was ist das Moq?
A: 5 STÜCKE. Kleine Bestellung willkommen.
F: Stellen Sie kundenspezifische Produkte her?
A: Ja, wir akzeptieren es.
F: Über den Kundendienst?
A: Kundendienst 24/7.
F: Was soll ich tun, wenn ich mit Ihrem Produkt nicht zufrieden bin?
A: Wenn Mängel in der Qualität vorliegen, können wir Ihnen ein gutes Produkt umtauschen.
Im Allgemeinen ist dieses Problem selten.
F: Wie lautet die Zahlungsbedingung?
A: T/T und Paypal werden häufiger verwendet, bitte kontaktieren Sie uns für Details
F: Wie ist das Qualitätsniveau Ihres Produkts?
A: Wir produzieren gute Qualität, lehnen die Herstellung von geringer Qualität ab.
