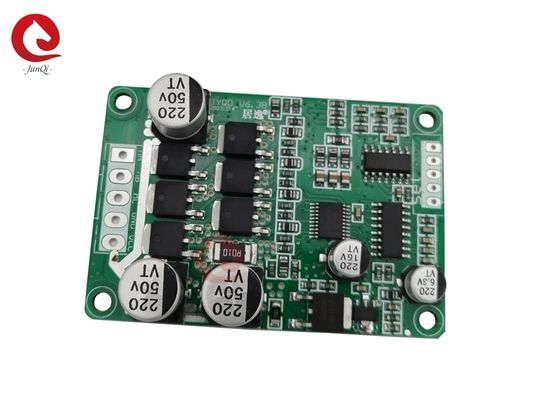

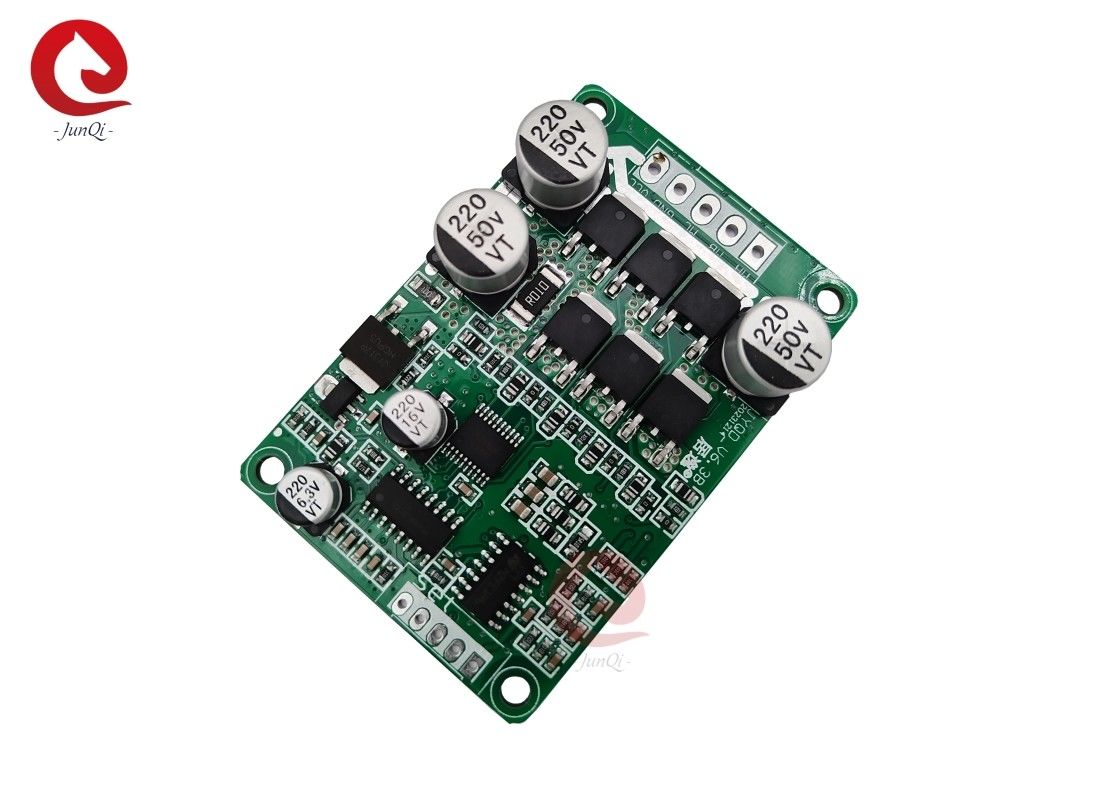

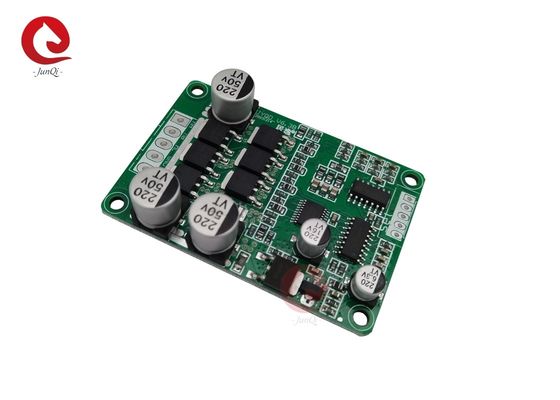

DC7-48V Bürstenloser Motorantrieb JYQD_V6.3B Für 3-Phase-Sensorlosen BLDC-Motor

DC7-48V Bürstenloser Motorantrieb JYQD_V6.3B Für 3-Phase-Sensorlosen BLDC-Motor

Beschreibung:

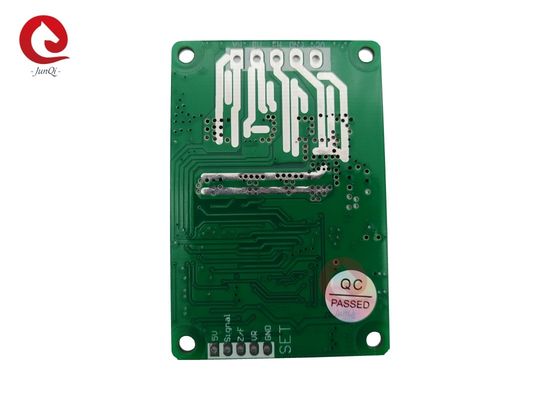

Kabeldiagramm und Portbeschreibung:

1.Kontrollhafen

GND Verwendet für die interne Steuerung des Fahrers

Analogspannungsgeschwindigkeitsregulierung 0V-5V Geschwindigkeitsregulierung, lineare Geschwindigkeitsregulierung von niedrig auf hoch.

Z/F ️ Drehrichtungskontrollanschlüsse.Verknüpfen Sie 5V oder keine Verbindung in eine Richtung, verbinden Sie GND in die andere Richtung.

Signal Motorgeschwindigkeits-Impulssignal-Ausgangsanschluss, 5V-Impulssignal

5V Steuerungsanlage interne Ausgangsspannung, externes Potentiometer oder Schalter zur Drehzahlregelung und zum Rückwärtsfahren.

2- Stromanschluss.

P+/VCC ?? Gleichspannung +

P-/GND DC -

MC Motorische Phase C

MB Motorische Phase B

MA Motorische Phase A

3Bitte achten Sie darauf, dass der Motorphasenkabel und der Hallkabel nicht zu lang sind. Es wird Signalstörungen verursachen, wenn der Kabel zu lang ist.

4Steuerungsabstand: 2,54 mm, Stromanschluss:3.96 mm.

5. Achten Sie auf die Isolierung zwischen dem MOSFET-Treiber und der Wärmewasserkanne oder der Montageplatte.

Anwendungsbemerkungen:

1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich des Fahrers nicht überschreiten.

2. Dieses Treiberbrett wird für den 3-phasigen bürstenlosen sensorlosen Motor verwendet, ist jedoch nicht direkt für alle 3-phasigen bürstenlosen sensorlosen Motoren geeignet.RückwärtsfahrenDer Betriebsstrom des Motors ohne Last ist zu groß, die Drehzahl ist nicht stabil, der Wirkungsgrad niedrig und er kann nicht mit Last gestartet werden.) Kunden können den Widerstand und die Kapazität der Steuerplatine entsprechend der tatsächlichen Situation anpassen, um den besten Fahrwirkung zu erzielen..

3.JYQD_V6.3B Antriebsbrett ist nackt Brett, Antriebsleistung unter 100W Motor muss keine Wärmeableitung erzwingen, muss eine normale Belüftung gewährleisten.

4.Der 5V-Ausgangsanschluss auf der Steuerplatine darf nicht mit externer elektrischer Ausrüstung verbunden werden.Es ist nur geeignet, um externe Potentiometer und Schalter für die Geschwindigkeitsregelung und Umkehrung an diesem Brett anzuschließen.

5.Das Signal auf der JYQD_V6.3B-Treiberplatine ist das Ausgangssignal für den Motorgeschwindigkeitsimpuls und der Ausgangsstrom ist kleiner als 5 mA.

Antriebsbrett Abmessung ((mm):
