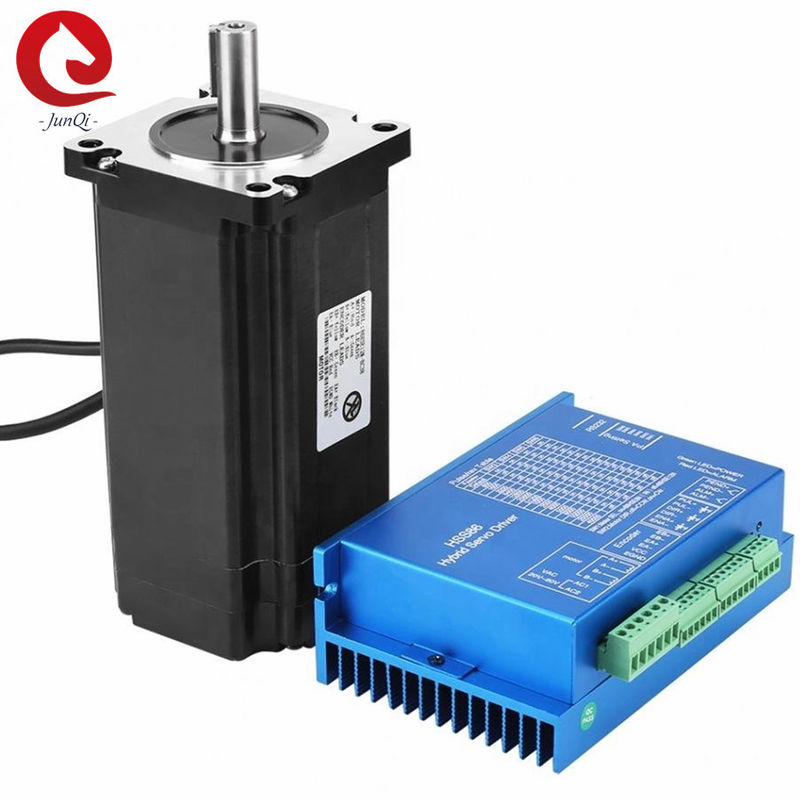

NEMA34 Closed-Loop-Schrittmotor und -Treiber

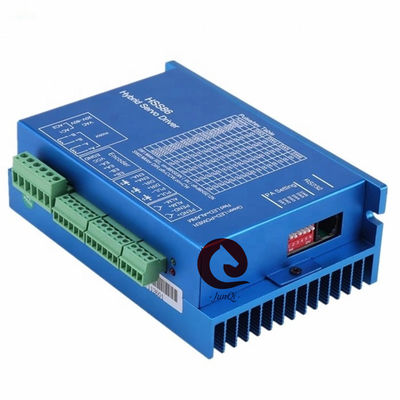

HSS86 Treiber:
Eigenschaften:
1. Positionsfehlerkorrektur und keine Schrittverluste
2. Schnelle Reaktion und perfekte Beschleunigung, hohes Drehmoment bei hoher Geschwindigkeit
3. Automatische Stromeinstellung basierend auf der Last, geringere Temperaturerhöhung
4. Überstrom-, Überspannungs- und Positionsüberdifferenz-Schutzfunktion
5. Die Impulsantwortfrequenz kann 200 kHz erreichen
6. 16 Arten von Mikroschrittauswahl, höchste 51200 Mikroschritte/Umdrehung.
7. Antrieb Nema 34 Serie 4,5 Nm, 8 Nm, 12 Nm Closed-Loop-Schrittmotor
8. Spannungsbereich: AC20~80V oder DC30~110V

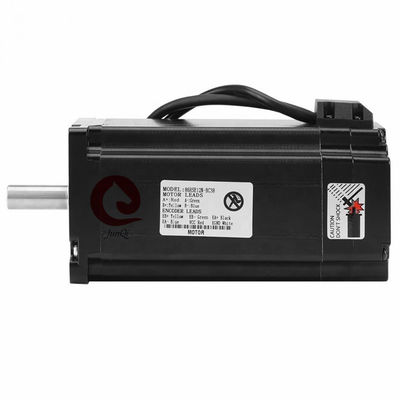

Closed-Loop-Servomotor:
Motorparameter:
|
Motor
Modell
|
Schrittwinkel |
Strom |
Widerstand |
Induktivität |
Haltemoment |
Motorlänge |
Gesamtlänge |
Geeigneter Treiber |
Encoder-Auflösung |
| 86HSE4N-BC38 |
1,8° |
6,0A |
0,45±10%Ω |
3,7±20% mH |
4,5 Nm |
82 mm |
103 mm |
HSS86 |
1000 ppr |
| 86HSE8N-BC38 |
1,8° |
6,0A |
0,44±10%Ω |
3,7±20% mH |
8,0 Nm |
118 mm |
139 mm |
HSS86 |
1000 ppr |
| 86HSE12N-BC38 |
1,8° |
6,0A |
0,45±10%Ω |
5,2±20% mH |
12,0 Nm |
156 mm |
177 mm |
HSS86 |
1000 ppr |
Motorabmessung (mm):
Drehmoment-/Frequenzkurve:
Anmerkung: Die blaue Kurve ist die Drehmomentkurve des Nema34-Standard-Schrittmotors, die rote Kurve ist die Drehmomentkurve des Nema34-Closed-Loop-Motors.
Anwendungen:
Die Produkte werden häufig in Graviermaschinen, Schneideplottern, Textilmaschinen, 3D-Druckern, medizinischen Instrumenten eingesetzt,
Bühnenlichtanlagen, Robotern, CNC, Musikbrunnen und anderen industriellen Automatisierungsgeräten
Mikroschrittauswahl:
| Mikroschritt/Umdrehung |
SW3 |
SW4 |
SW5 |
SW6 |
| Standard (400) |
an |
an |
an |
an |
| 800 |
aus |
an |
an |
an |
| 1600 |
an |
aus |
an |
an |
| 3200 |
aus |
aus |
an |
an |
| 6400 |
an |
an |
aus |
an |
| 12800 |
aus |
an |
aus |
an |
| 25600 |
an |
aus |
aus |
an |
| 51200 |
aus |
aus |
aus |
an |
| 1000 |
an |
an |
an |
aus |
| 2000 |
aus |
an |
an |
aus |
| 4000 |
an |
aus |
an |
aus |
| 5000 |
aus |
aus |
an |
aus |
| 8000 |
an |
an |
aus |
aus |
| 10000 |
aus |
an |
aus |
aus |
| 20000 |
an |
aus |
aus |
aus |
| 40000 |
aus |
aus |
aus |
aus |
Mechanische Abmessung (mm):
Diagramm:
Verpackung:
Kartons plus Schaumstoffverpackung. Wir können die Ware auch nach Kundenwunsch verpacken.
Zertifikat:
Transport:
Gegenwärtig unterstützt unser Unternehmen eine Vielzahl von Transportarten oder wählt je nach Kundenbedürfnissen die Transportart.
FAQ:
1.F: Kann ich zuerst einige Muster erhalten?
A: Sicher, wir freuen uns, Ihnen Muster zur Überprüfung anzubieten.
2.F: Haben Sie die Produkte auf Lager?
A: Unsere Produkte werden nach Ihrer Bestellung hergestellt, außer den normalen Produkten.
3.F: Wie ist die Lieferzeit?
A: Es dauert normalerweise etwa 7 Werktage, aber die genaue Lieferzeit kann für verschiedene Bestellungen oder zu verschiedenen Zeiten unterschiedlich sein.
4.F: Wie verhält sich Ihre Fabrik in Bezug auf die Qualitätskontrolle?
A: Qualität hat Priorität. Wir legen von Anfang bis zum Ende der Produktion stets großen Wert auf die Qualitätskontrolle. Jedes Produkt wird vor dem Verpacken vollständig montiert und sorgfältig getestet.
